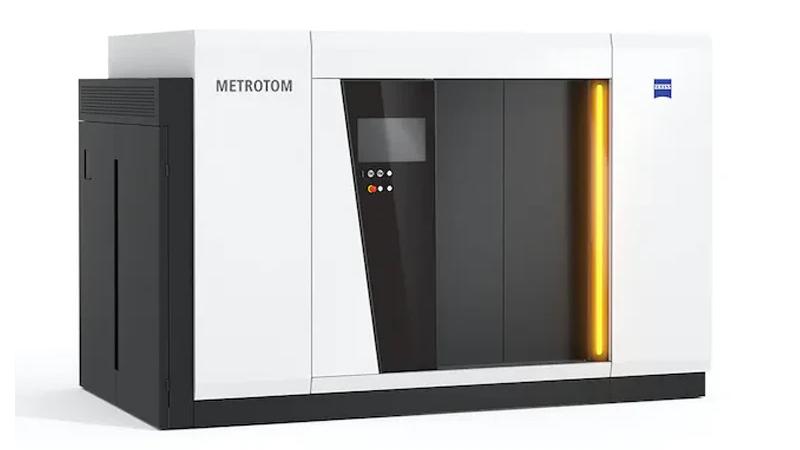

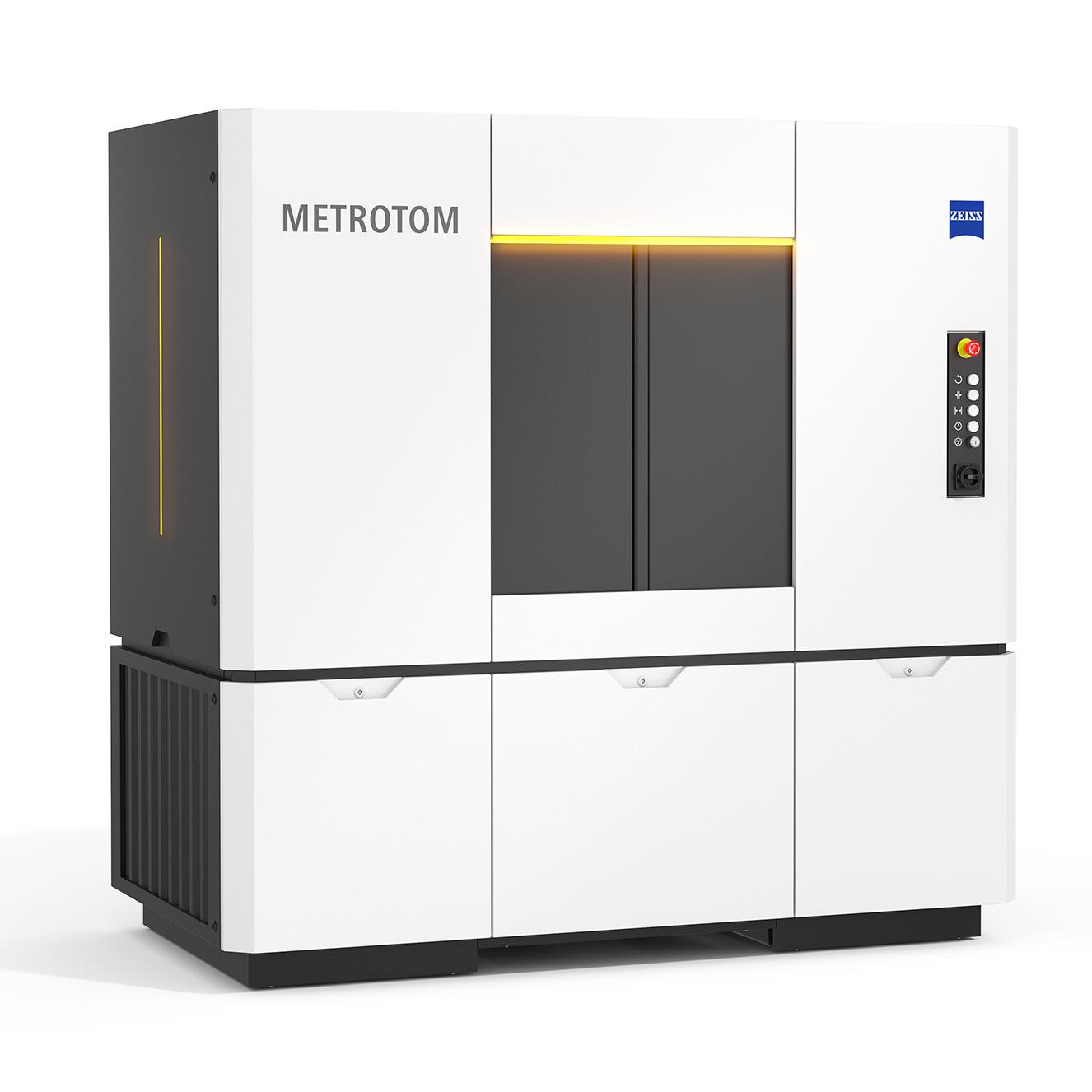

ZEISS METROTOM 6 scout

METROTOM 6 scout

Referente en resolución para inspección por CT y metrología

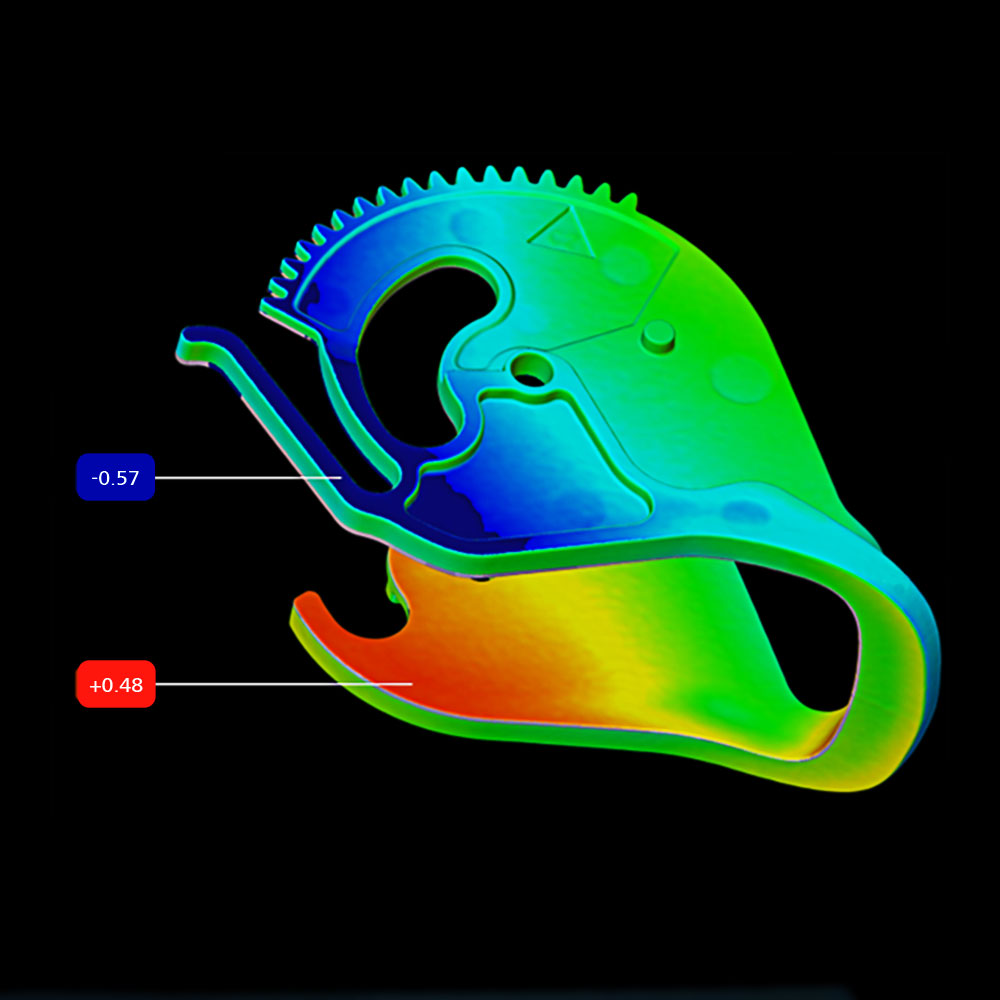

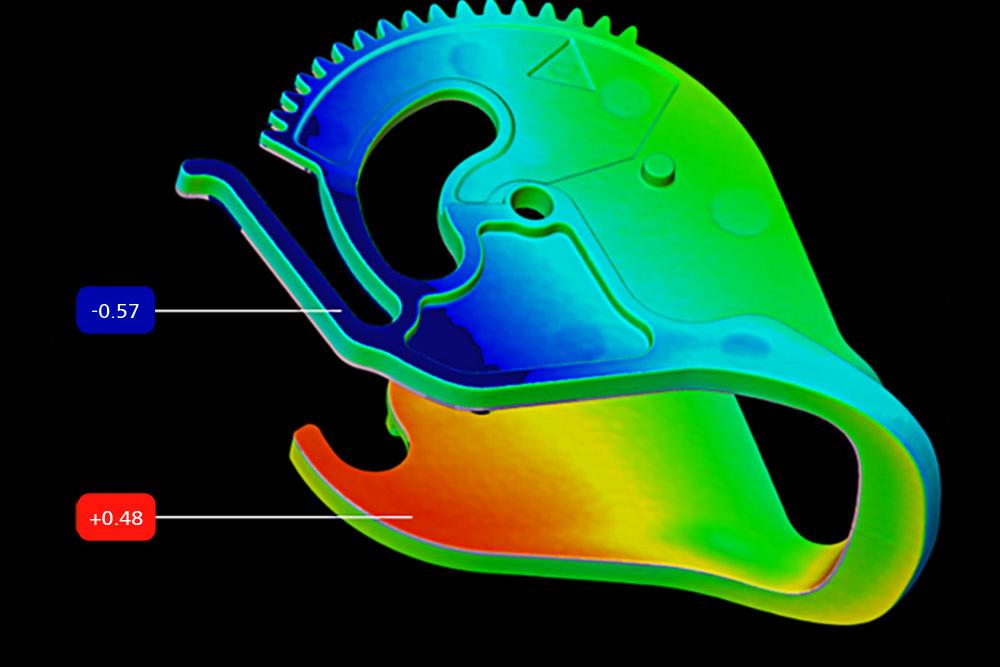

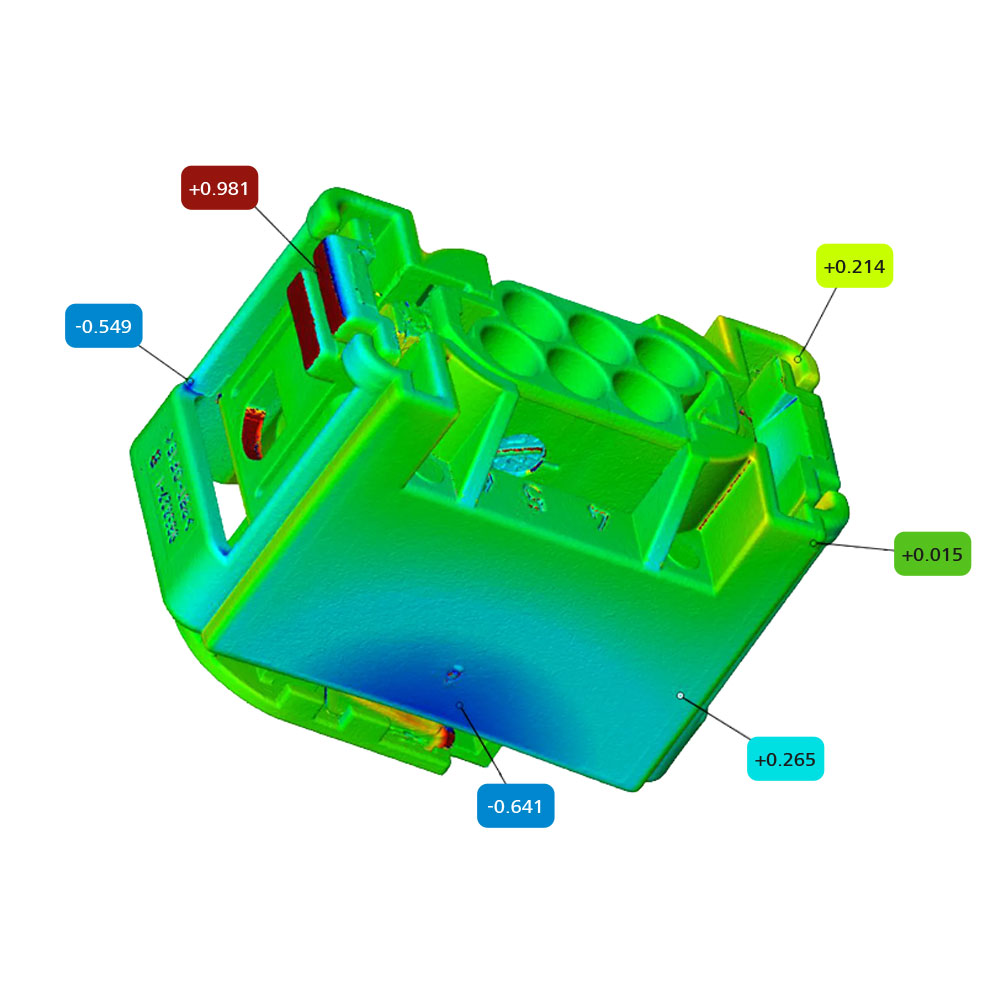

ZEISS METROTOM 6 scout digitaliza piezas complejas, incluidas las geometrías internas, con el nivel de detalle más avanzado. El resultado es una imagen completa en 3D para el análisis GD&T o comparaciones de datos objetivos y reales. El sistema de metrología CT es una opción excelente para digitalizar pequeñas piezas de plástico.

  • Resolución extremadamente alta
  • Alto nivel de precisión
  • Posicionamiento de objetos automático
  • Todo en un único software

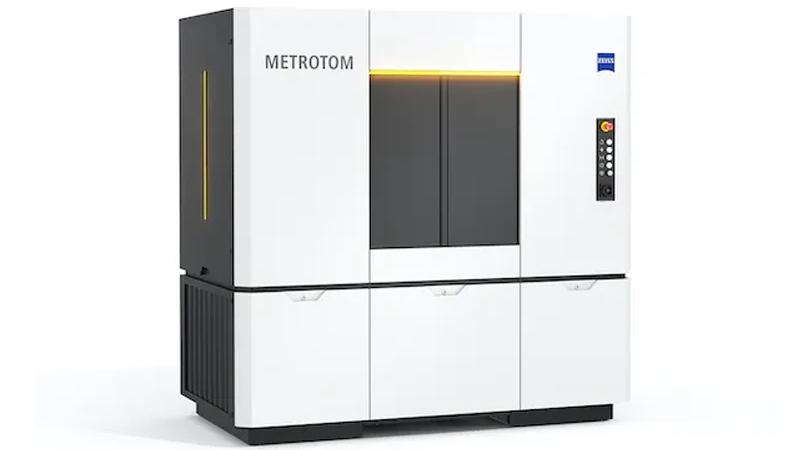

ZEISS METROTOM 6 scout
Contacto

Mediciones de alta resolución de pequeñas piezas de plástico

ZEISS METROTOM 6 scout es la solución perfecta para la inspección no destructiva y la metrología 3D de componentes. Un rendimiento de medición avanzado y un flujo de trabajo fluido garantizan una máxima fiabilidad y precisión en la detección de defectos.

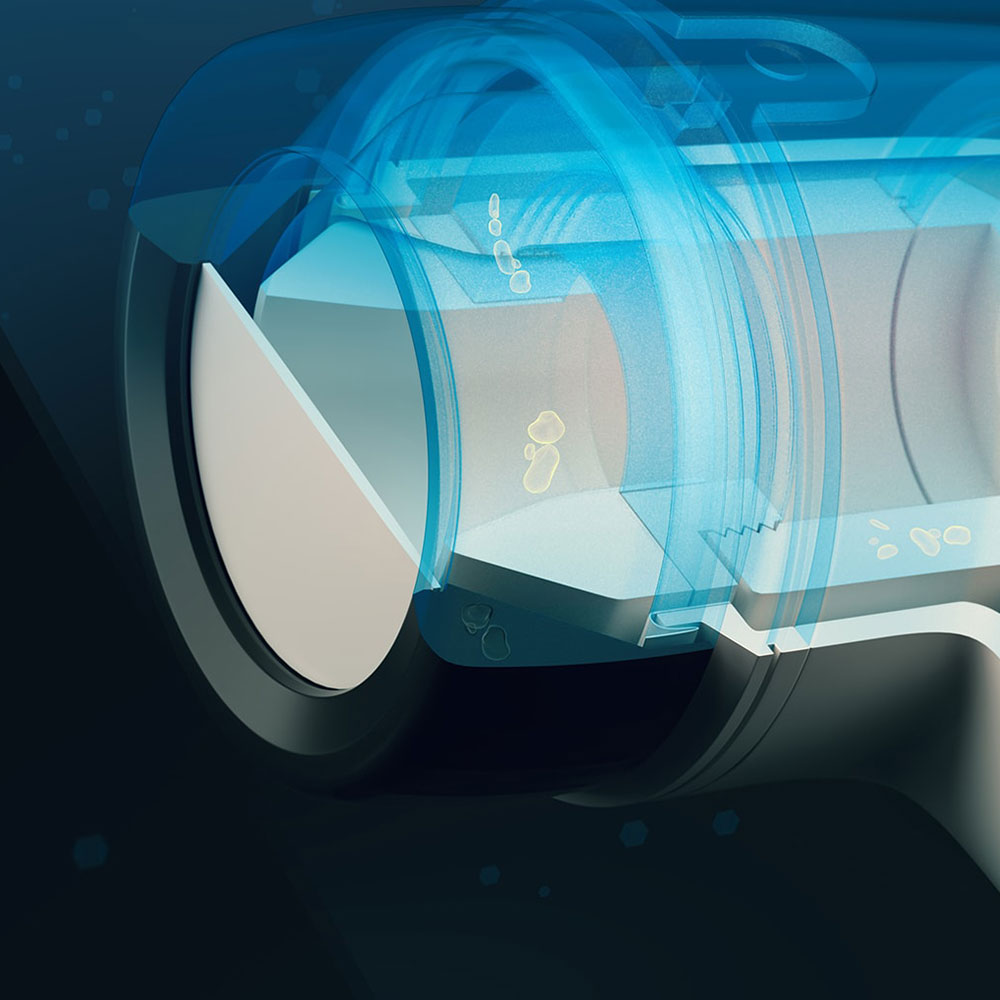

Descubra lo que está oculto con otras tecnologías
Descubra lo que está oculto con otras tecnologías

Descubra lo que está oculto con otras tecnologías

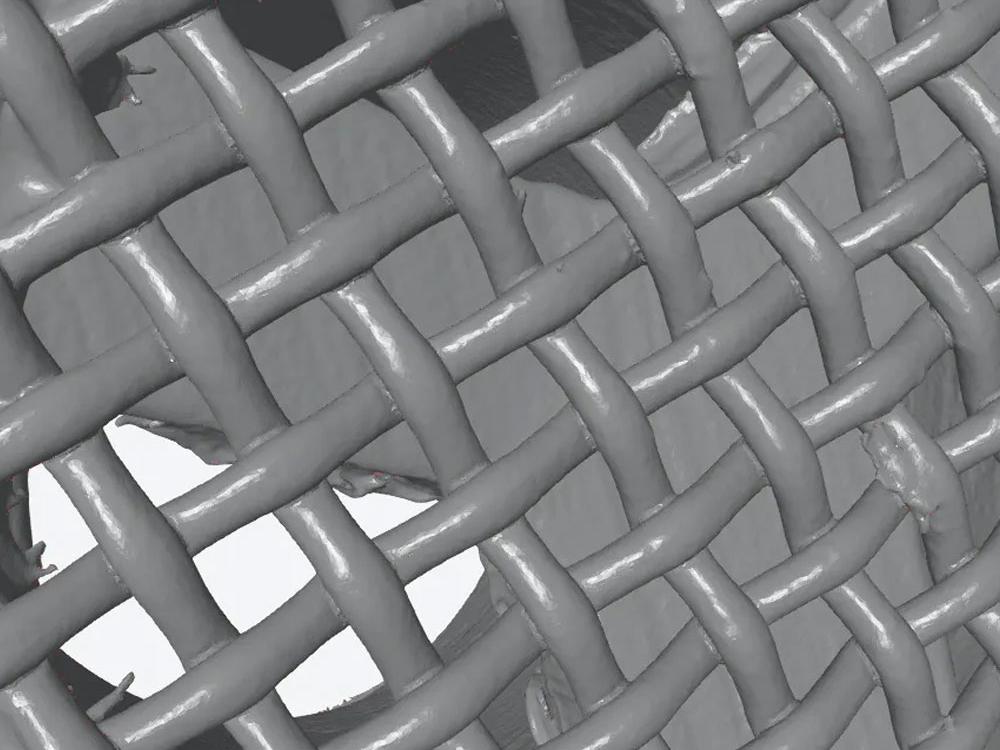

Resolución

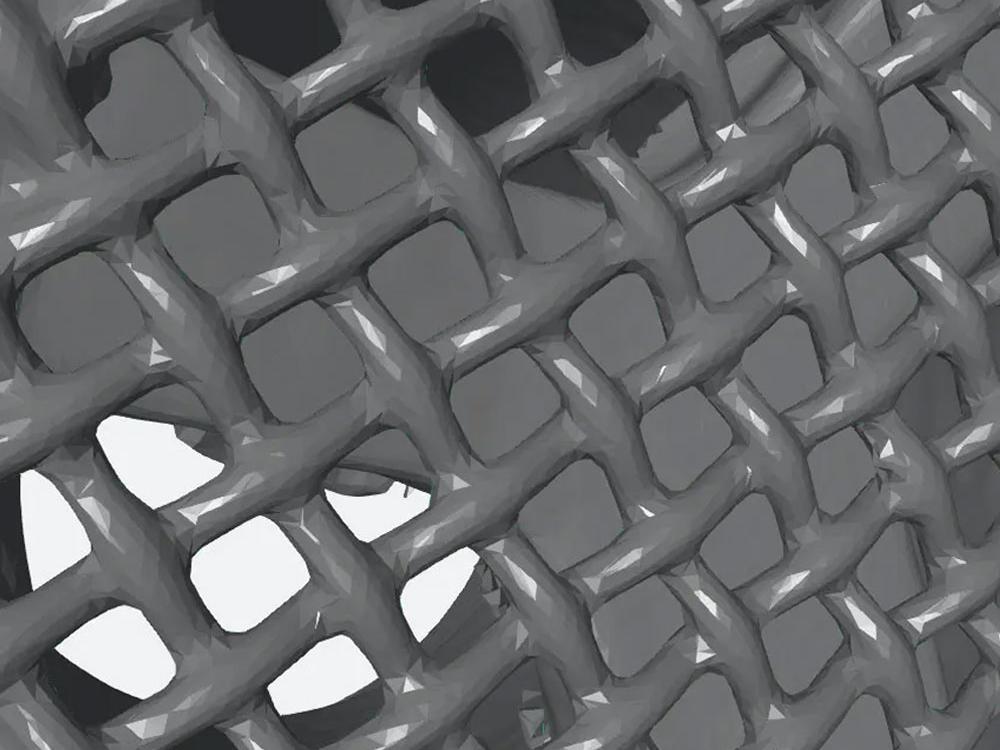

Al digitalizar una pieza, ZEISS METROTOM 6 scout consigue una extraordinaria nitidez de detalle: En primer lugar, porque utiliza un detector de rayos X 3k de alta resolución para adquirir los datos de medición y, en segundo lugar, porque cada pieza se mide en la mejor posición de medición posible y, por lo tanto, siempre con una máxima resolución posible. El resultado puede verse en la imagen: A la izquierda, datos de medición generados con ZEISS METROTOM 6 scout y a la derecha, el estándar habitual.

Garantiza una gran precisión

Garantiza una gran precisión

Precisión

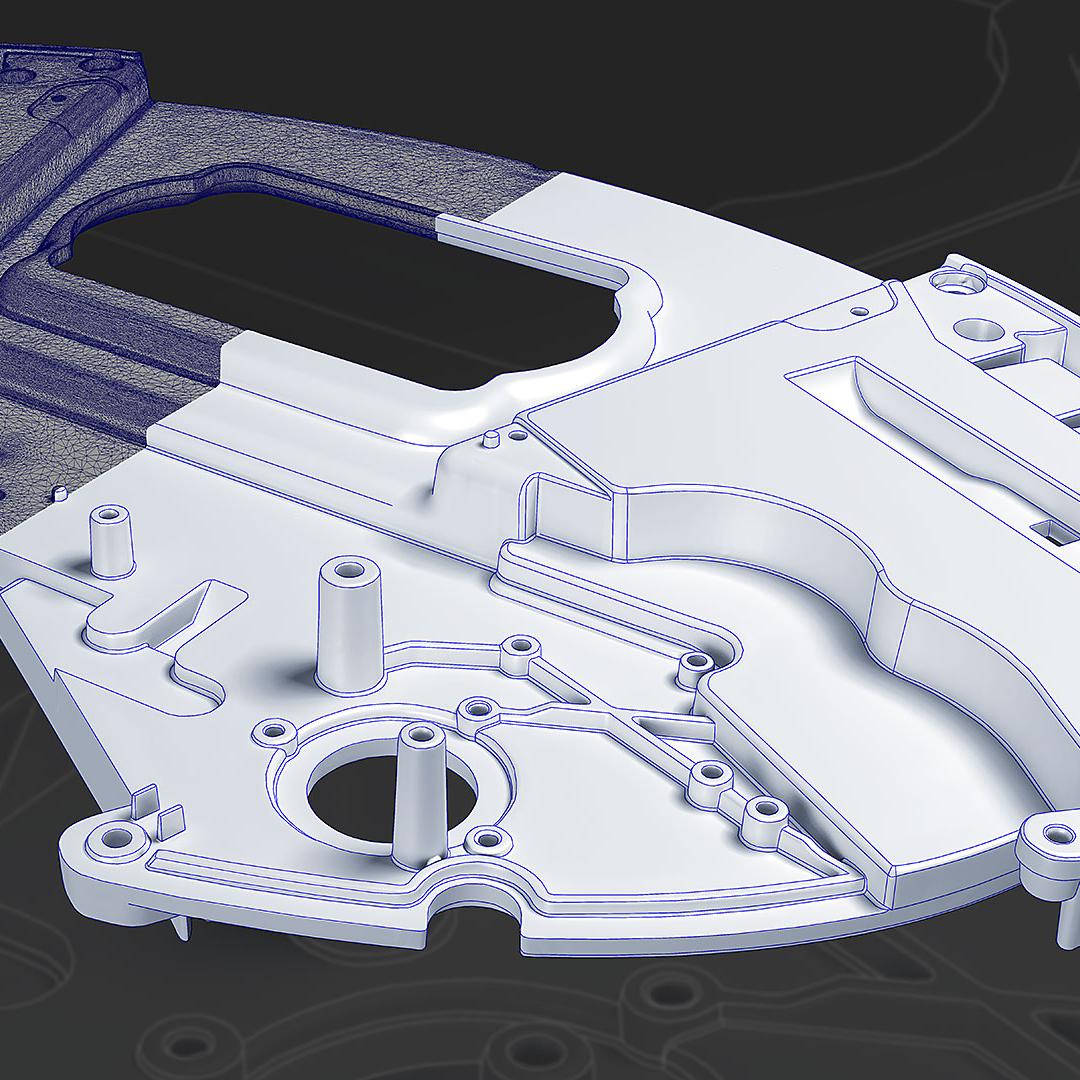

ZEISS METROTOM 6 scout utiliza inteligencia matemática para generar sus precisos datos de medición 3D. Durante todo el proceso de medición, combina algoritmos perfectamente interconectados con el modelado digital de la sala de medición. También ofrece una estabilidad mecánica optimizada para todos los componentes relevantes para la medición. En síntesis: De acuerdo con los resultados de medición, puede evaluar la calidad de una pieza de forma totalmente fiable y con una elevada precisión, además de realizar otros análisis.

Centra las piezas automáticamente

Un sistema cinemático de 5 ejes con mesa de centrado integrada coloca de forma óptima la pieza en el volumen de medición. Simplemente necesita colocarla dentro de la máquina y el software se encargará del resto.

Funciones de software para la adquisición y reconstrucción de imágenes

Realización eficaz de la tomografía computarizada con ZEISS INSPECT X-Ray
  • Artifact Reduction multimaterial

    Artifact Reduction multimaterial

    Vea más detalles en sus piezas en la transición del metal al plástico: La corrección de artefactos multimaterial reduce significativamente los artefactos que se producen al escanear piezas con materiales y grosores diferentes, especialmente en piezas tipo conector con metal y plástico.

  • Ampliación vertical del campo de visión

    Ampliación vertical del campo de visión

    El sistema de posicionamiento de alta precisión, que aprovecha nuestra experiencia en medición táctil, ha aumentado el tamaño de los componentes que pueden reconstruirse en el sistema hasta 400 mm de altura. Esto significa que los componentes de gran tamaño pueden capturarse por completo en un único proceso automatizado, eliminando la necesidad de que el usuario tenga que reposicionarlos y alinearlos, lo que lleva mucho tiempo.

  • Exploración semicircular

    Exploración semicircular

    Semi-Circle es un modo de exploración en el que una pieza sólo necesita realizar algo más de media rotación en lugar de una rotación completa. Esto le permite escanear regiones específicas en partes con mayor resolución que, de otro modo, estarían geométricamente limitadas por una rotación completa.

  • Separación

    Separación

    La separación automática aumenta la productividad al escanear varios componentes a la vez y evaluarlos automáticamente por separado, lo que reduce significativamente el tiempo de exploración y la interacción del operario.

ZEISS METROTOM

Datos técnicos

Característica

Fuente de rayos X

225 kV

Detector de rayos X

Resolución: 3008 x 2512 píxeles

Área de medición

d: 240 mm
h: 400 mm

Tamaño de vóxel

2 µm - 80 µm

Dimensiones

Al. 2210 mm
An. 2200 mm
D. 1230 mm

Peso

4800 kg

Campo de aplicación

Inspección del primer producto, corrección de herramientas, inspección durante la producción en curso

Características de la inspección

Estructuras internas, grosor de las paredes, defectos del material, poros y cavidades por contracción

Tareas de medición

Análisis GD&T, comparación entre datos nominales y reales, análisis de ensambles
