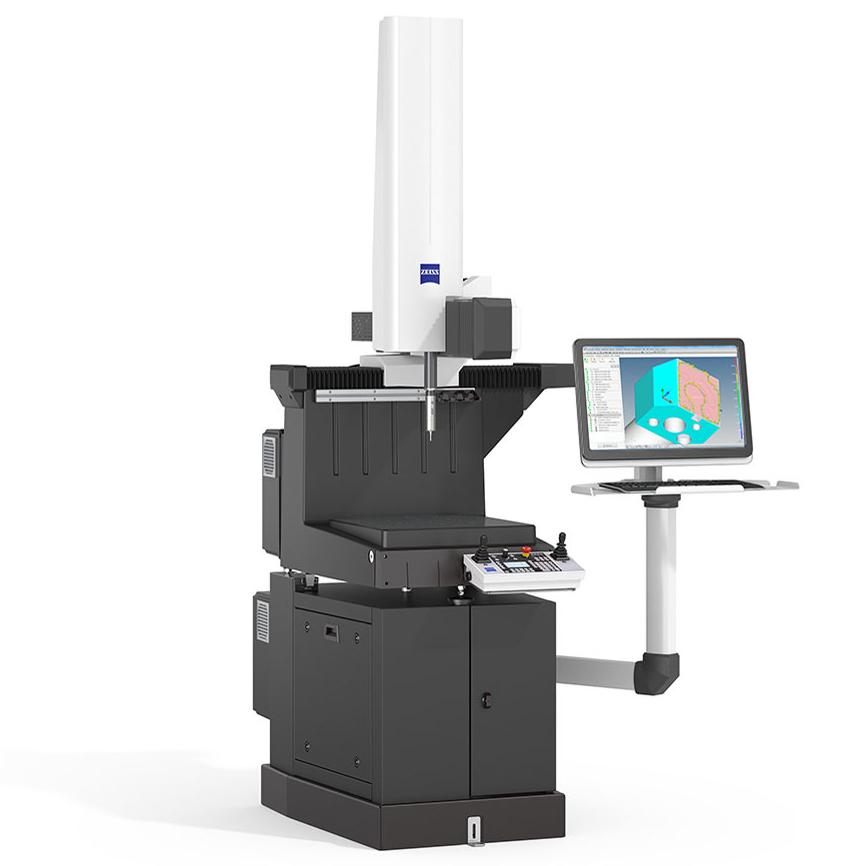

ZEISS DuraMax

La elección natural para el taller

El control de la calidad es exigente y los requisitos de las CMM son elevados, especialmente en el entorno de producción. ZEISS DuraMax combina robustez, precisión y eficacia, lo que la convierte en la elección perfecta para la medición a un lado de la línea directamente en su planta de producción. ZEISS DuraMax no se deja intimidar por las duras condiciones ambientales y resiste incluso altas temperaturas. En combinación con el sensor ZEISS VAST XXT, permite realizar mediciones rápidas punto a punto, así como escanear contornos y superficies de forma libre, haciendo innecesarios los escáneres fijos.

Diseño robusto para entornos de producción
Alta precisión en condiciones variables
Tecnología de escaneo avanzado

Todas las ventajas de un vistazo

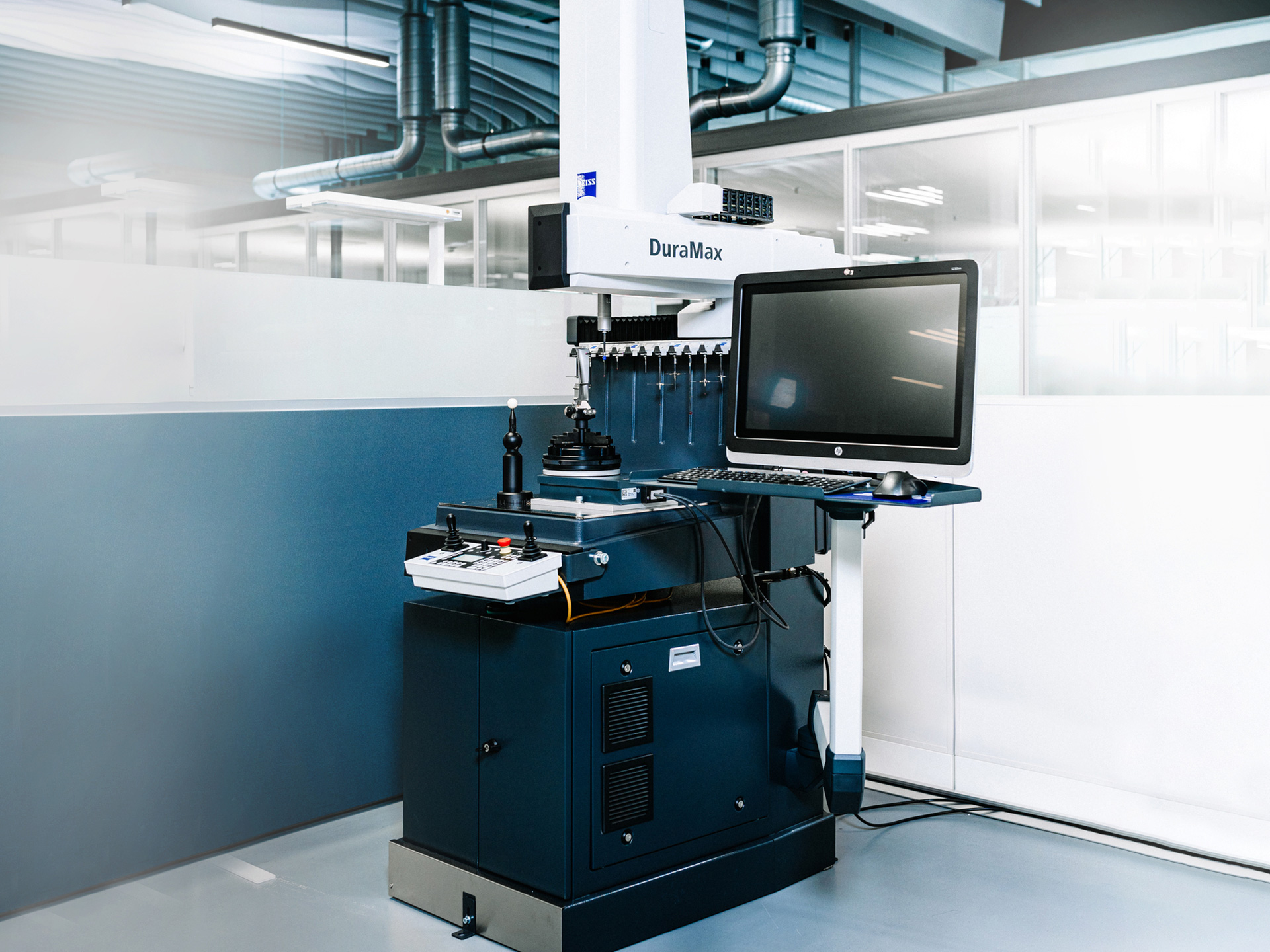

Eficiencia

Relación óptima entre volumen de medición y espacio ocupado
Diseño compacto que ocupa poco espacio

Volumen de medición generoso y de fácil acceso

Carga desde tres lados y desde arriba

No necesita aire comprimido

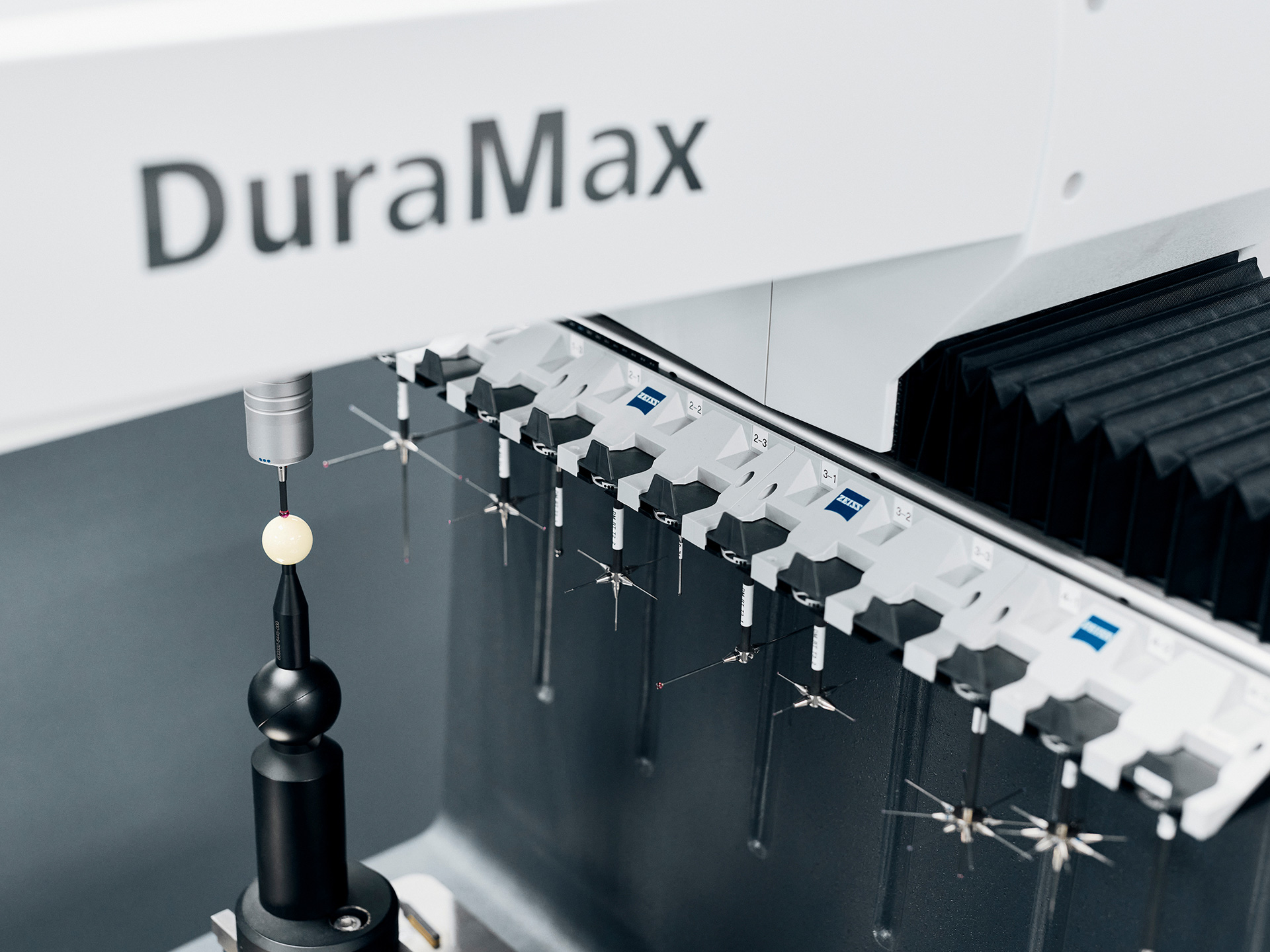

Velocidad

Tiempos de funcionamiento reducidos y mediciones rápidas
Escaneado rápido con ZEISS VAST XXT

Mediciones punto a punto con ZEISS VAST probing

ZEISS Duplex System para un mayor rendimiento

Medición en cuatro ejes con mesa giratoria
Precisión

Resultados precisos incluso en entornos difíciles
Protección contra el polvo y la humedad

Base ShopFloor IP54

Estabilidad térmica gracias a las básculas vitrocerámicas

Tuerca de transmisión lineal y sistema de guiado por rodamiento de bolas con guiado cubierto en todos los ejes

Amortiguación pasiva de vibraciones de serie

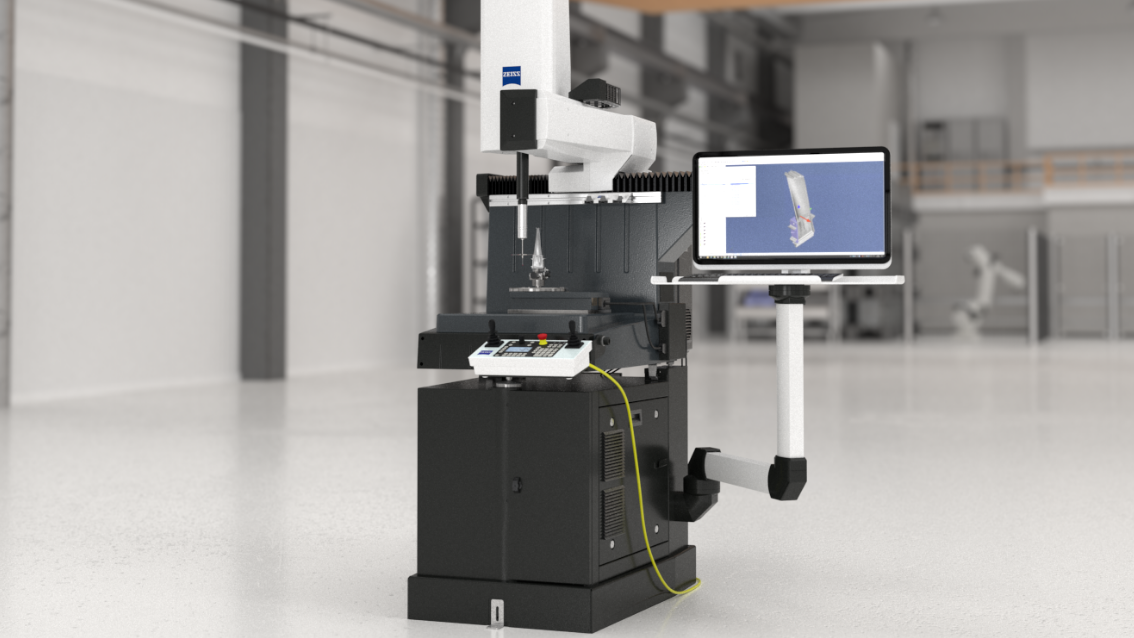

Haga clic en los marcadores circulares de la imagen para abrir el cuadro de información con más detalles.

Totalmente equipado para todos sus desafíos

Descubra las características únicas de ZEISS DuraMax

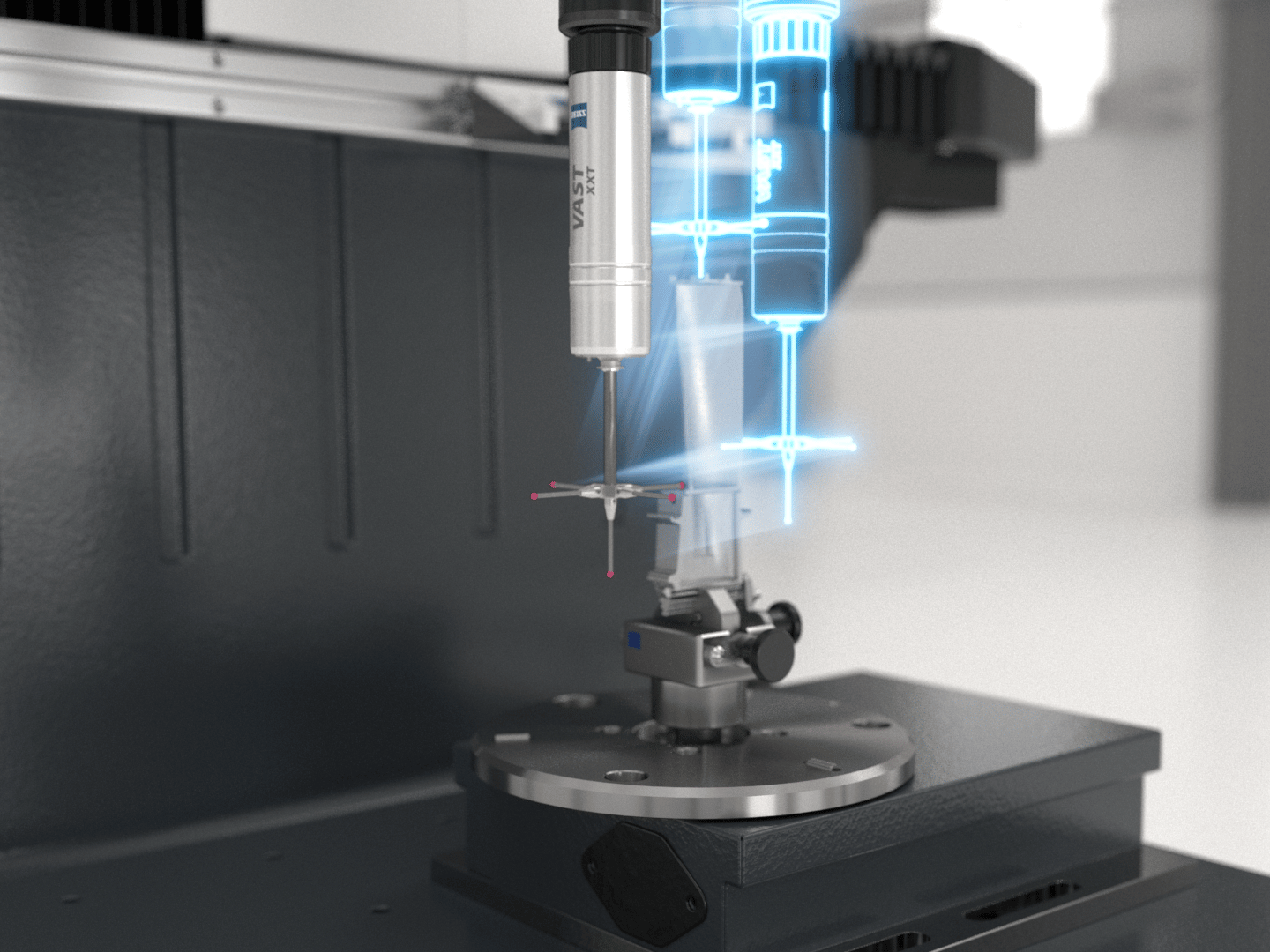

ZEISS VAST XXT

ZEISS VAST XXT permite medir y escanear de punto a punto. Esto ofrece una productividad óptima con resultados estables. La tecnología de escaneado permite medir una densidad de puntos mucho mayor y, por tanto, evaluar mejor la tolerancia de tamaño, forma y posición. Una amplia gama de palpadores le permite medir características más complejas en más piezas.

Más información

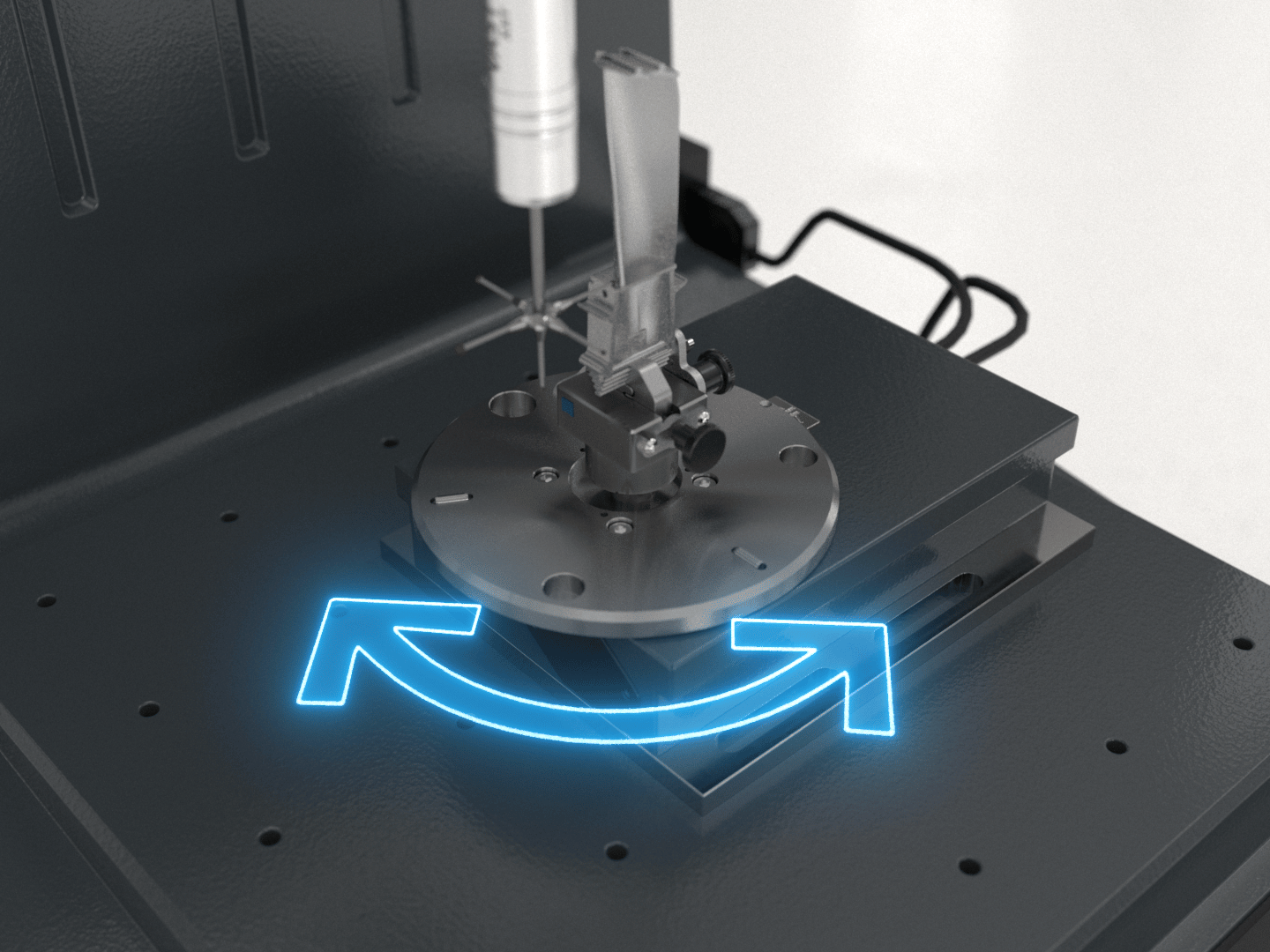

Mesa giratoria

En combinación con la mesa giratoria opcional, obtendrá una flexibilidad aún mayor para piezas pequeñas con simetría de rotación, lo que le permitirá medir tareas complejas con un cuarto eje. De este modo, no sólo se reduce la complejidad de los sistemas de palpadores, sino también el tiempo de funcionamiento gracias a un menor número de cambios de sensor.

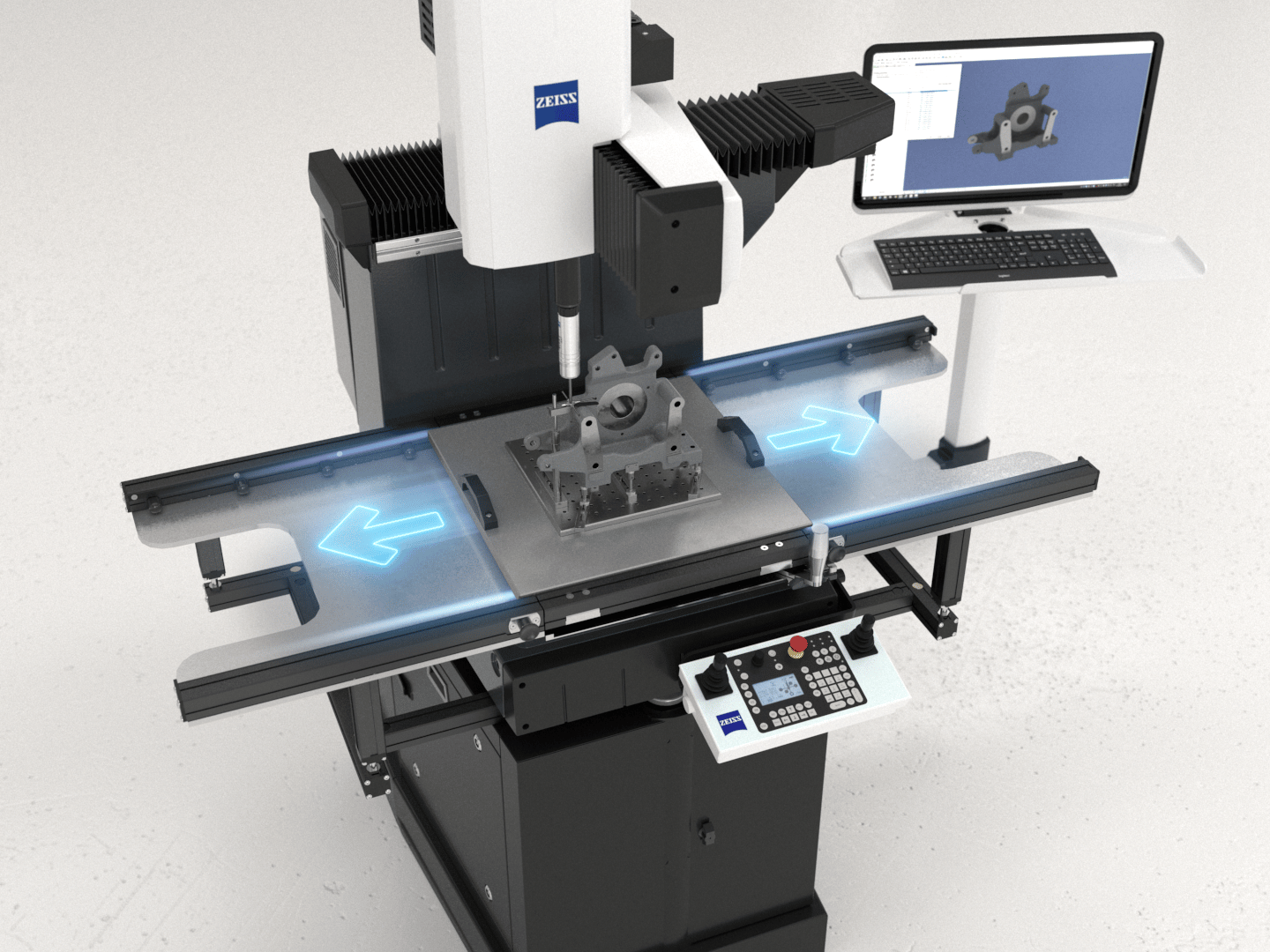

Accesorios

ZEISS Integration Series permite la ampliación flexible de su solución de medición para una integración óptima en sus procesos existentes y un aumento de la productividad y el rendimiento.

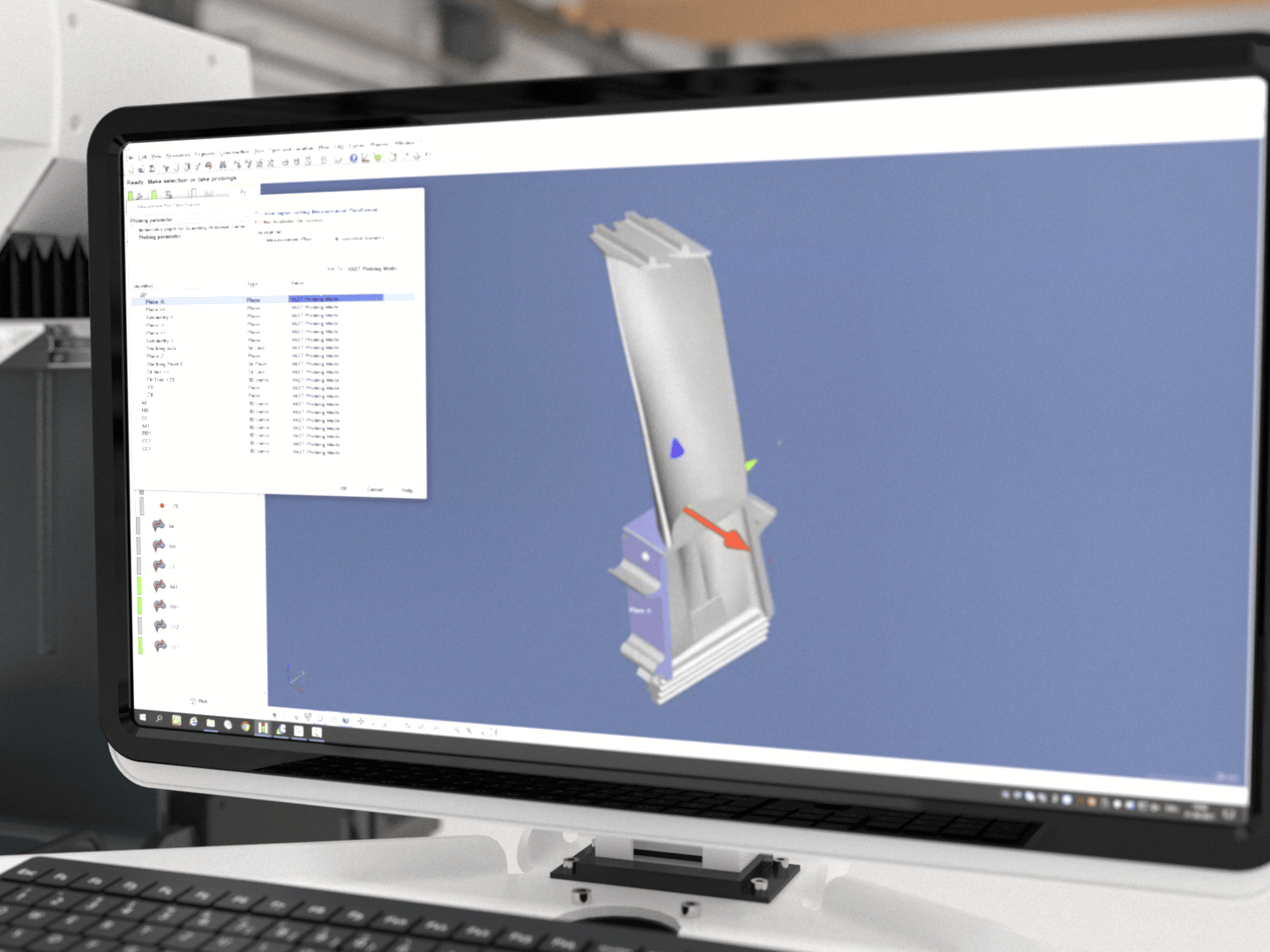

ZEISS CALYPSO

El intuitivo software ZEISS CALYPSO ofrece un alto nivel de flexibilidad para diferentes tareas de medición, mientras que ZEISS CALYPSO express permite una programación sencilla. El modo de punto a punto para ZEISS DuraMax ahora también le permite utilizar su sensor táctil en el modo de palpado ZEISS VAST, ahorrándole hasta un 25-80 % de tiempo de medición en función de la tarea.

Más información

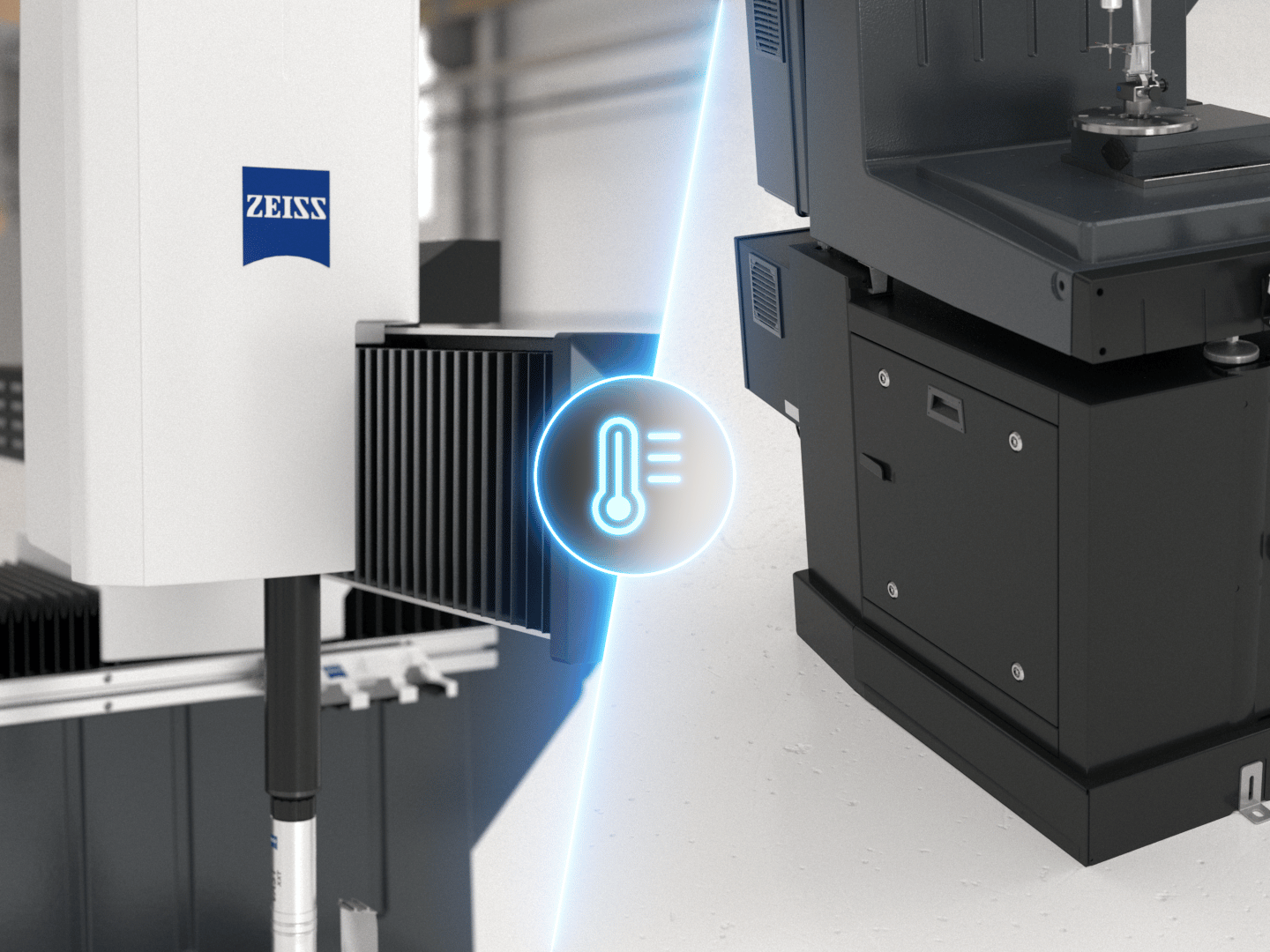

Resistividad térmica

Todos los ejes están equipados con básculas vitrocerámicas. No se dilatan al aumentar la temperatura, lo que permite realizar mediciones estables a temperaturas de +18 °C a +30 °C. La base IP54 protege el hardware de la computadora.

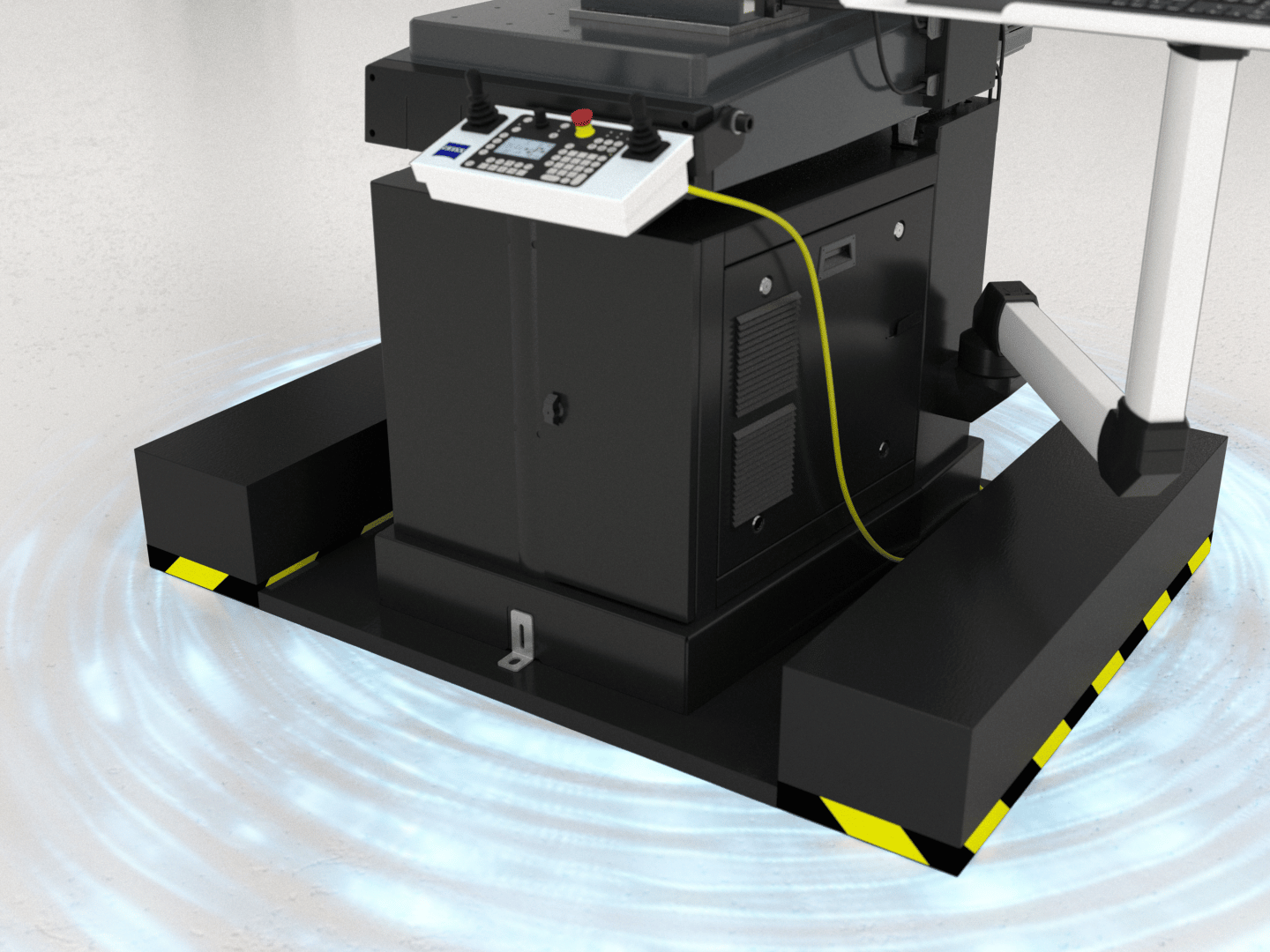

Aislamiento neumático contra las vibraciones

El aislamiento neumático contra las vibraciones opcional evita la influencia de las vibraciones del suelo en los resultados de las mediciones y proporciona un control automático del nivel. También se puede reequipar para ZEISS DuraMax y ZEISS O-INSPECT.

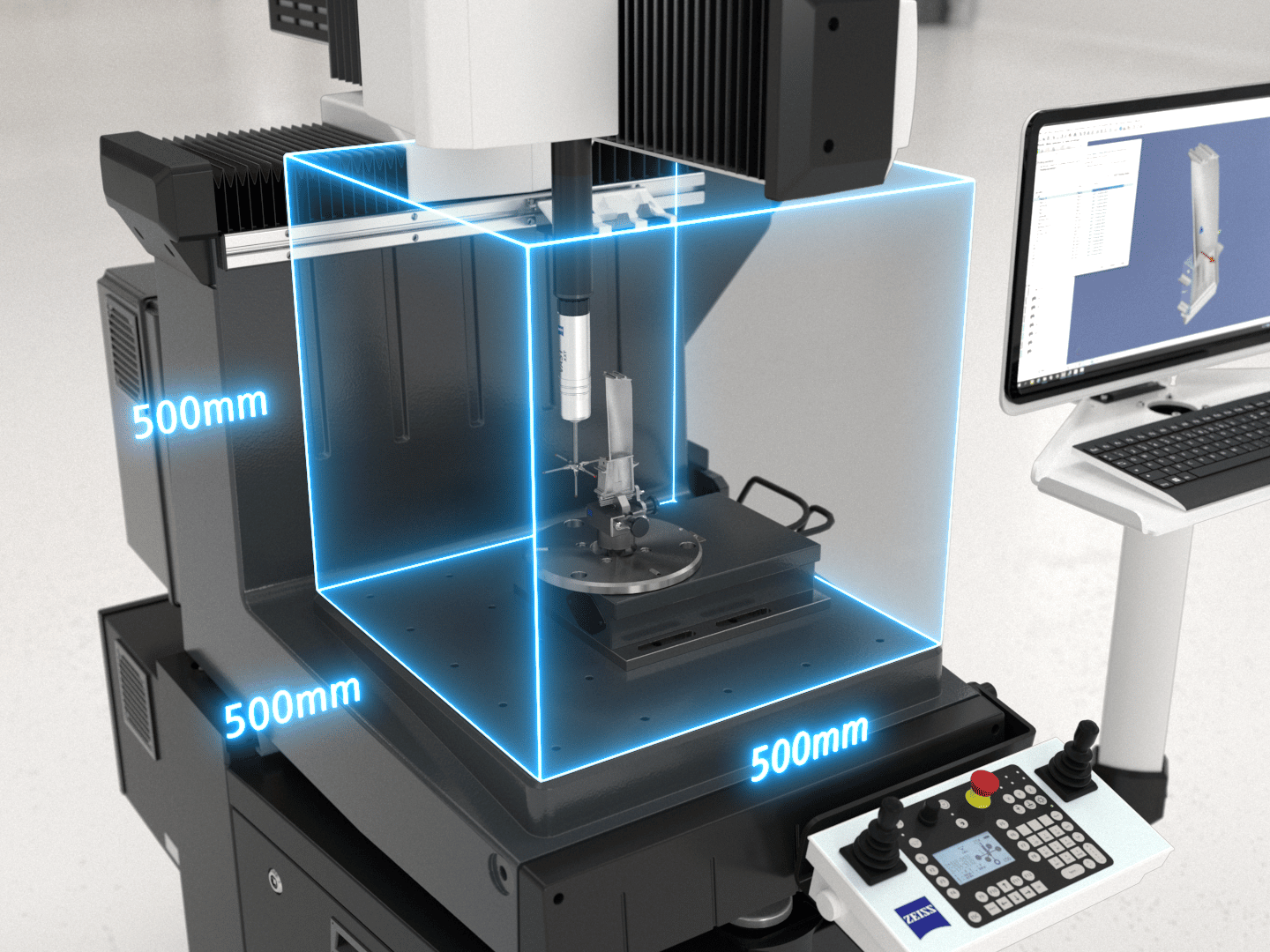

Volumen de medición

ZEISS DuraMax ofrece una relación volumen de medición/espacio ocupado insuperable. La accesibilidad óptima, una visión clara del volumen de medición y la carga a una altura de trabajo óptima desde tres lados y desde arriba mejoran la ergonomía y la seguridad y reducen el tiempo de funcionamiento.

Aún menos sensible a la temperatura, aún más robusto

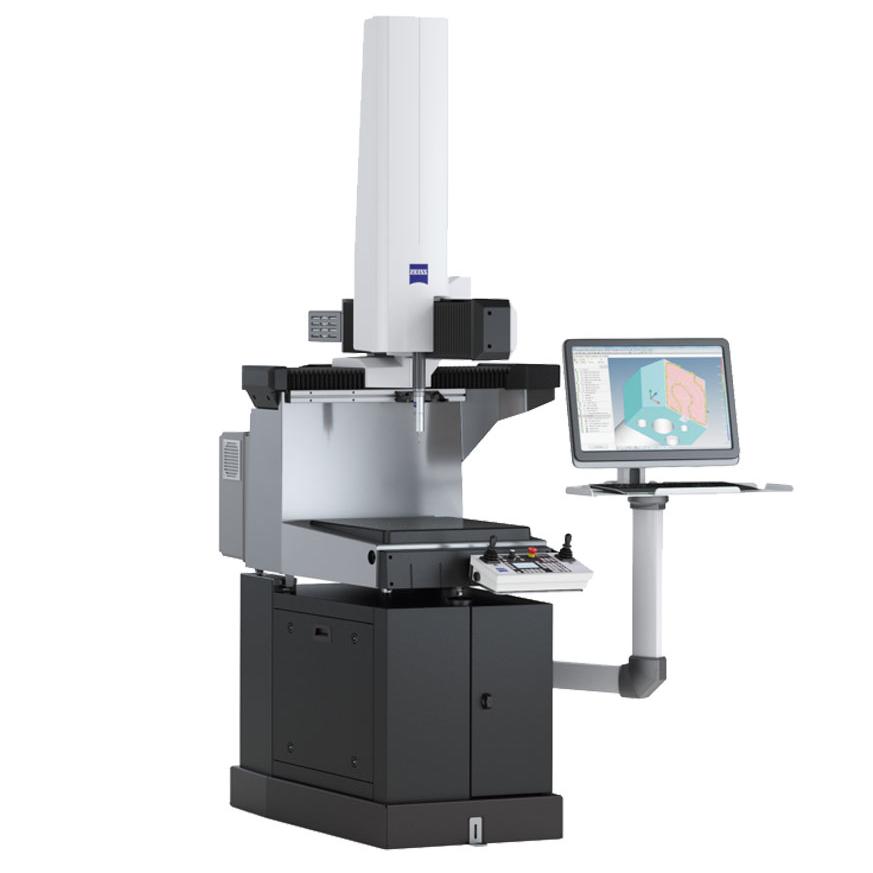

ZEISS DuraMax HTG

ZEISS DuraMax HTG ofrece el rango de temperatura más amplio con el mayor gradiente de temperatura y se puede utilizar tanto en el lugar de producción como en sistemas de automatización. Esto proporciona una mayor flexibilidad, ya que puede realizar sus tareas de medición con una resistencia aún mayor a las influencias ambientales.

Características destacadas

Medición precisa a altas temperaturas
Básculas ZERODUR para la menor dilatación térmica posible
Sensores de temperatura para la corrección de la temperatura de la pieza
Almohadillas filtrantes adicionales en los ejes X e Y para proteger contra la suciedad y el polvo

Vea cómo utilizar ZEISS DuraMax con éxito

Palpado táctil rápido de punto a punto

ZEISS DuraMax con palpado ZEISS VAST (ZEISS ZVp) ofrece la ventaja de acortar los tiempos de medición, reduciendo así los costos operativos. Con el modo ZVp es posible reducir el tiempo de medición del palpado de punto a punto hasta un 30 %.

Contenido de terceros bloqueado

El reproductor de vídeo se ha bloqueado de acuerdo con sus ajustes de cookies. Para cambiar los ajustes y reproducir el vídeo, haga clic en el botón de abajo y acepte el uso de tecnologías de rastreo «funcionales».

12.12.2021

Minimal wear due to maximum quality

Automotive supplier Pankl Racing Systems successfully meets the increasing demands on precision with diamond scanners from ZEISS

Más información

03.07.2018

Production accelerated, costs reduced

Volkswagen is accelerating the quality assurance of engine production by using ZEISS DuraMax.

Más información

ZEISS Integration Series: Soluciones adecuadas para cada tarea de medición

La gama de productos de ZEISS Integration Series permite una ampliación flexible de su solución de medición para garantizar una integración óptima en sus procesos existentes y un aumento de la productividad y el rendimiento.

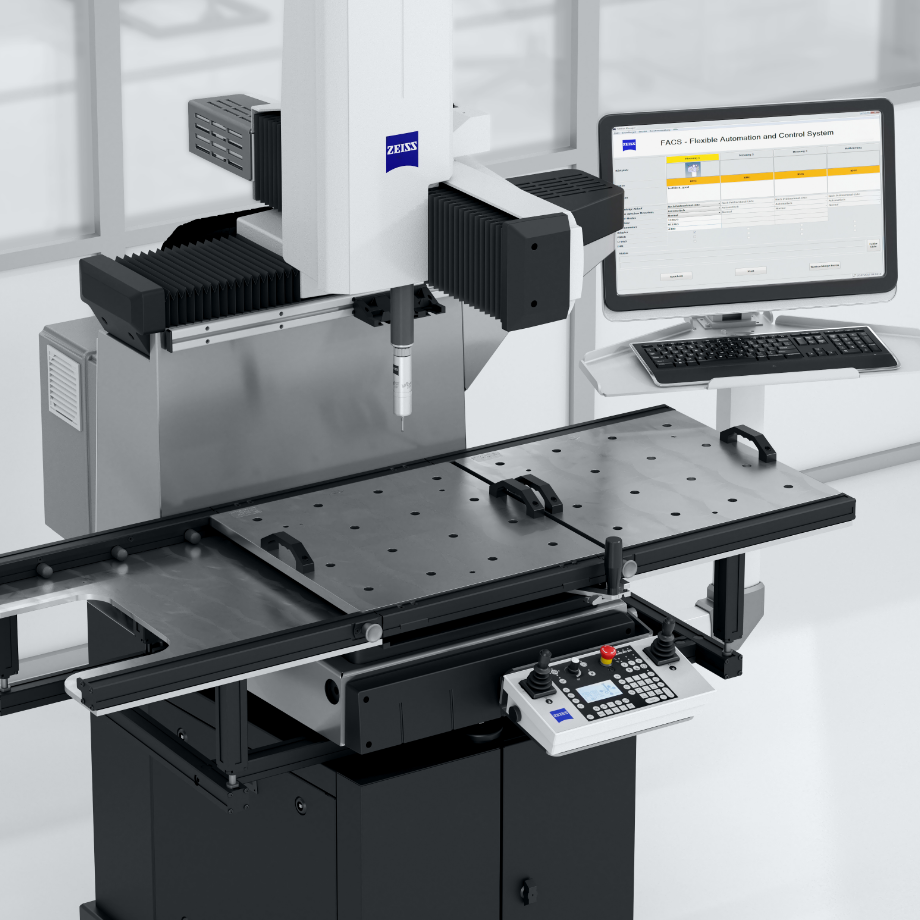

Sistema Duplex

El sistema dúplex para ZEISS DuraMax mejora la utilización de la máquina, ya que las piezas se pueden sujetar y soltar en paralelo al proceso de medición. Además, el sistema mejora la ergonomía de la manipulación de las piezas y evita daños en los sensores de medición

Configuración durante el proceso de medición

Utilización optimizada de la CMM
Alto rendimiento de piezas

Más información

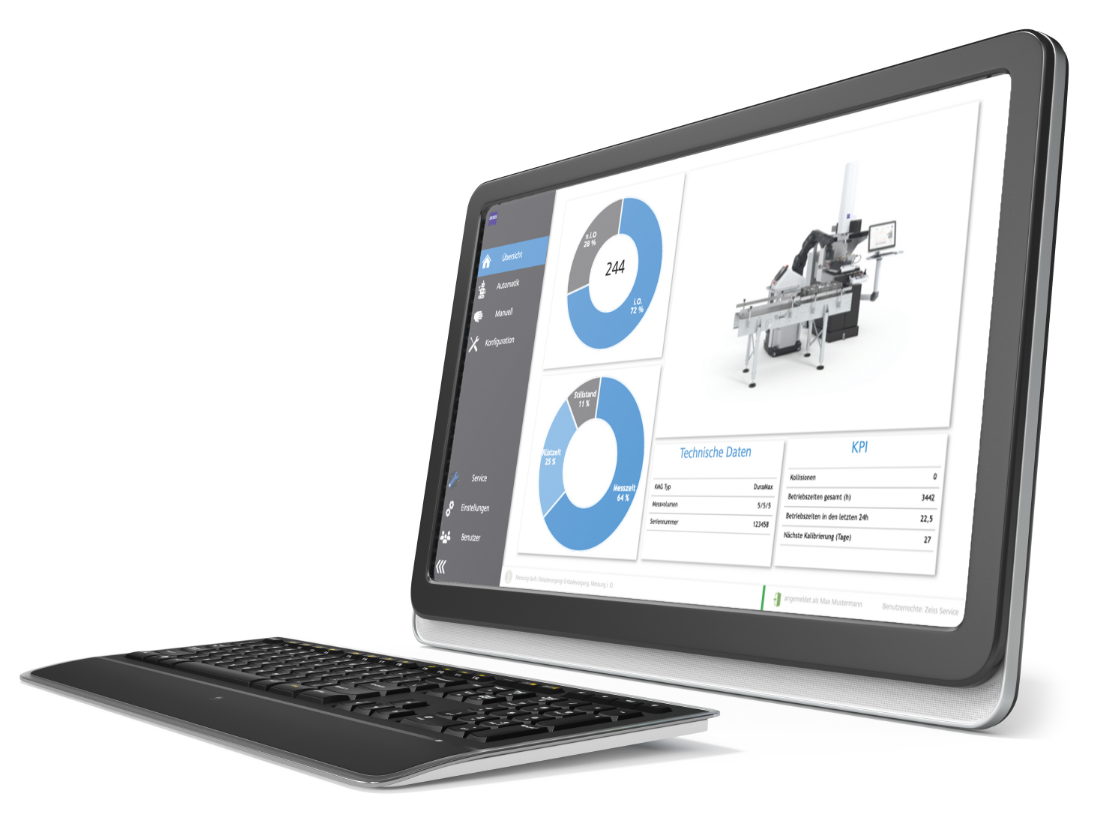

Interfaz de automatización

La interfaz de automatización de ZEISS le permite automatizar fácilmente su dispositivo de medición sin ningún esfuerzo de ingeniería. Además de iniciar planes de inspección y proporcionar información sobre los resultados de las mediciones o el estado de la máquina, la aplicación permite controlar los periféricos de la CMM. La interfaz también está preconfigurada para todos los productos de ZEISS Integration Series. Por ejemplo, el control de las fijaciones automáticas o la alimentación de pallets pueden configurarse sin esfuerzo con tan sólo unos clics. Los dispositivos individuales desarrollados por usted también pueden controlarse a través de la configuración.

Fácil automatización de la periferia de la CMM

Interfaces de comunicación estandarizadas: OPC UA, Profinet, EthernetIP
La administración de usuarios permite a los operadores de planta, técnicos de medición, ajustadores o servicio técnico ver exactamente lo que necesitan
Puede utilizarse tanto en modo automático como manual, incluso por operadores sin entrenamiento
Configuración sencilla mediante un clic y directamente a través de la interfaz de usuario, sin programación compleja del PLC
Puesta en marcha eficaz con bajos riesgos y costos de proyecto

Más información

Especificaciones técnicas

	DuraMax	DuraMax HTG
Volumen de medición	500 x 500 x 500 mm³	500 x 500 x 500 mm³
Error de medición en longitud E0 en μm E0/E40 en µm MPE según ISO 10360-2:2009	2,4 + L/300 18 °C - 22 °C	2,2 + L/300 18 °C - 22 °C
Rango de temperatura ampliado (ZEISS TVA 1) E0/E40 en µm	2,7 + L/250 18 °C - 26 °C	2,5 + L/250 18 °C - 26 °C
Rango de temperatura ampliado (ZEISS TVA 2) E0/E40 en µm	2,9 + L/200 18 °C - 30 °C	2,7 + L/200 18 °C - 30 °C
Rango de temperatura ampliado (ZEISS TVA 3) E0/E40 en µm	no disponible	3,9 + L/100 15 °C - 40 °C
Software	ZEISS CALYPSO	ZEISS CALYPSO
Sensor táctil	VAST XXT TL 3	VAST XXT TL 3
Longitud del palpador	radialmente hasta 65 mm (palpador en estrella)	radialmente hasta 65 mm (palpador en estrella)
Diámetro del sensor	0,3 - 8 mm	0,3 - 8 mm

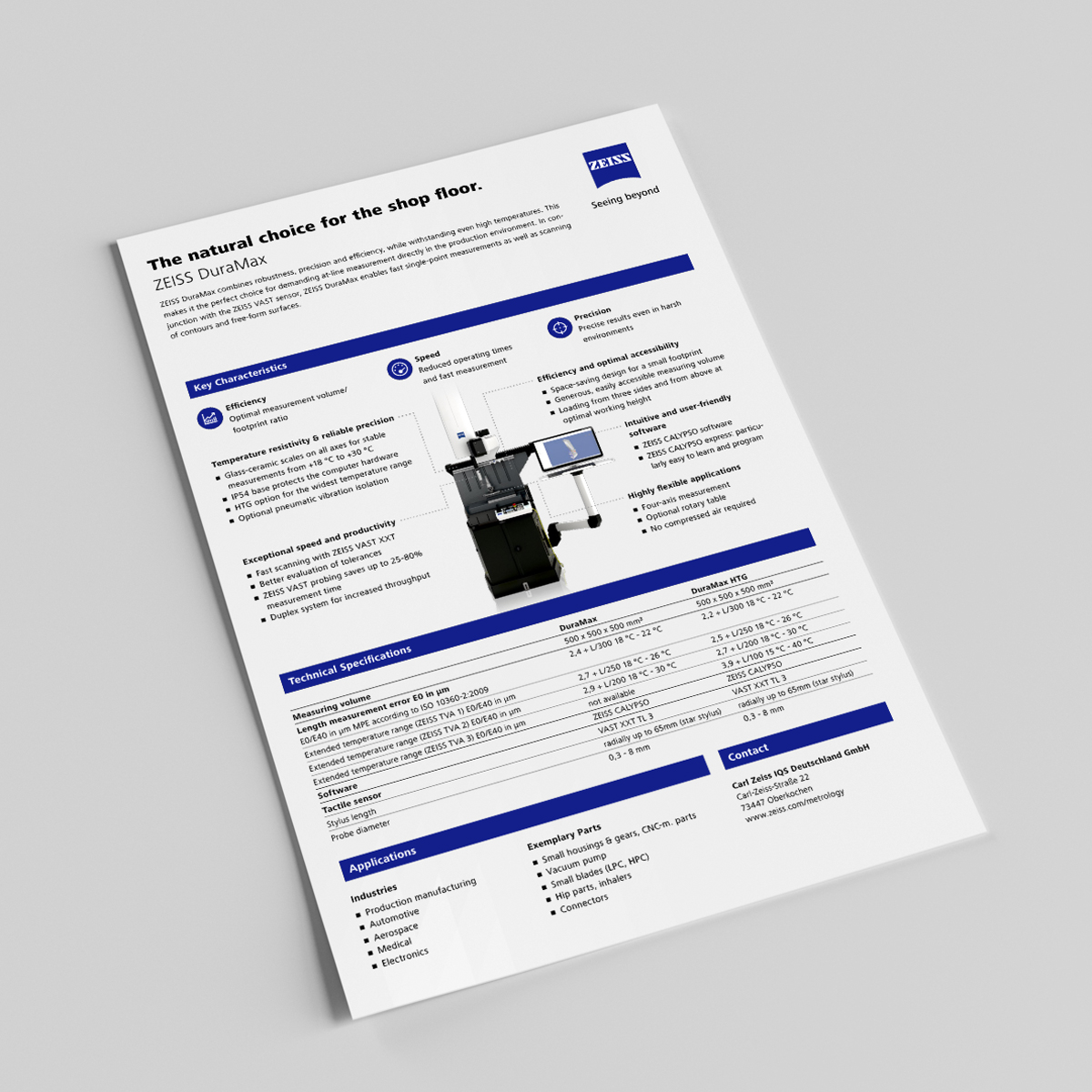

Toda la información sobre ZEISS DuraMax fácil y rápido
