Familia ZEISS SPECTRUM

Familia ZEISS SPECTRUM

Rendimiento y flexibilidad inigualables en su clase
Familia ZEISS SPECTRUM
Contacto

Descubra la familia ZEISS SPECTRUM

La familia ZEISS SPECTRUM es única en su clase. Las máquinas de medición de coordenadas de tipo puente proporcionan grandes valores de precisión y flexibilidad de sensores. Benefíciese de una tecnología avanzada, procesos eficaces, escaneado activo opcional y resultados de medición de gran precisión para una amplia gama de piezas y aplicaciones. Además de mediciones táctiles fiables, las CMM ZEISS SPECTRUM también ofrecen escaneado óptico gracias a su compatibilidad con nuestro nuevo escáner láser ZEISS LineScan One. El escaneado óptico es uno de los productos más destacados de esta clase, ya que ofrece una excelente relación calidad-precio.

  • ZEISS SPECTRUM

    Escaneado táctil y óptico

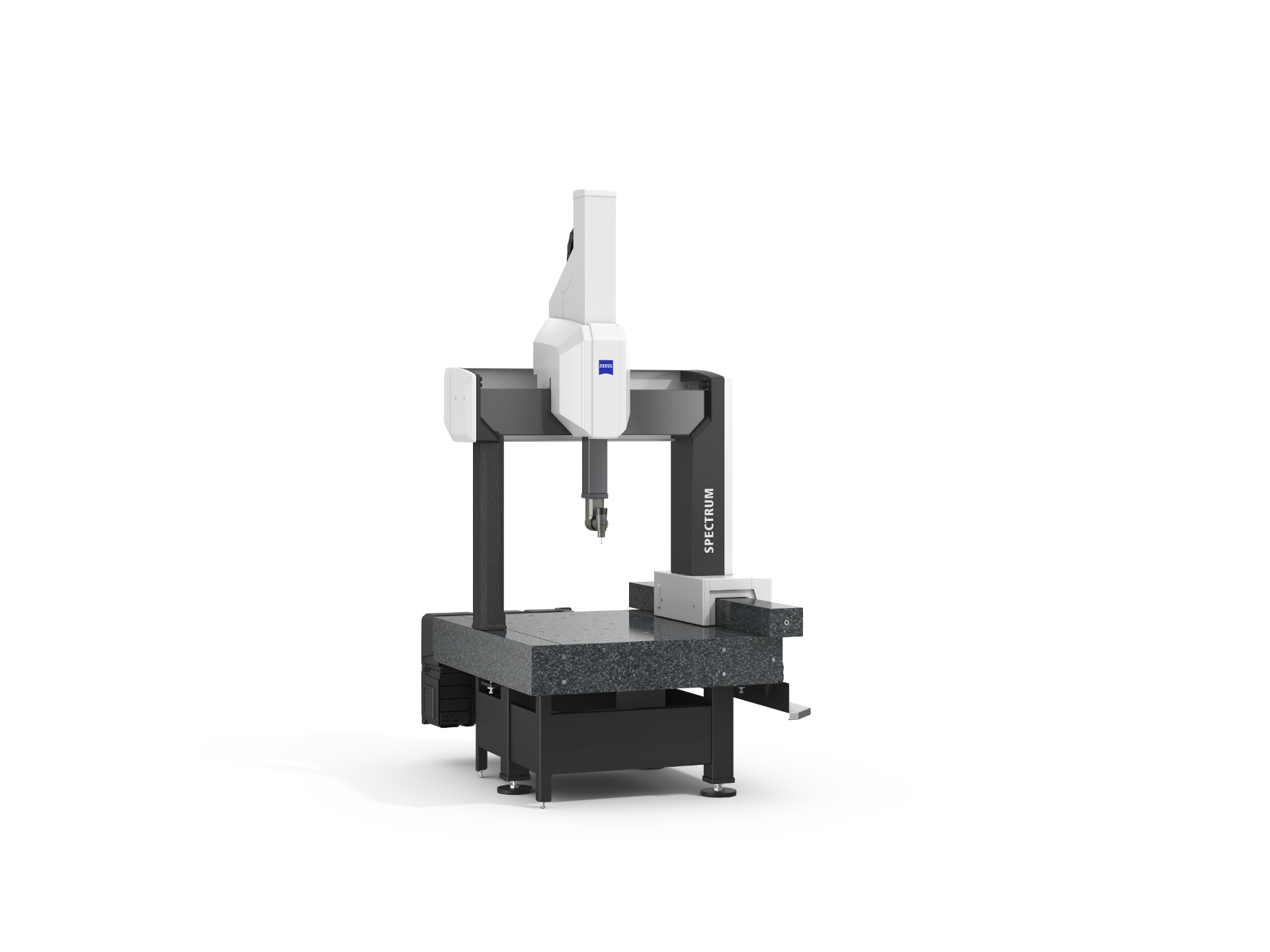

    ZEISS SPECTRUM

    La nueva ZEISS SPECTRUM ofrece escaneado táctil con varios sensores, así como escaneado óptico con LineScan One. ZEISS SPECTRUM cuenta ahora con una mayor precisión y un rango de medición aumentado en 200 mm.

    Más información

  • ZEISS SPECTRUM verity

    Escaneado activo con ZEISS VAST XT gold

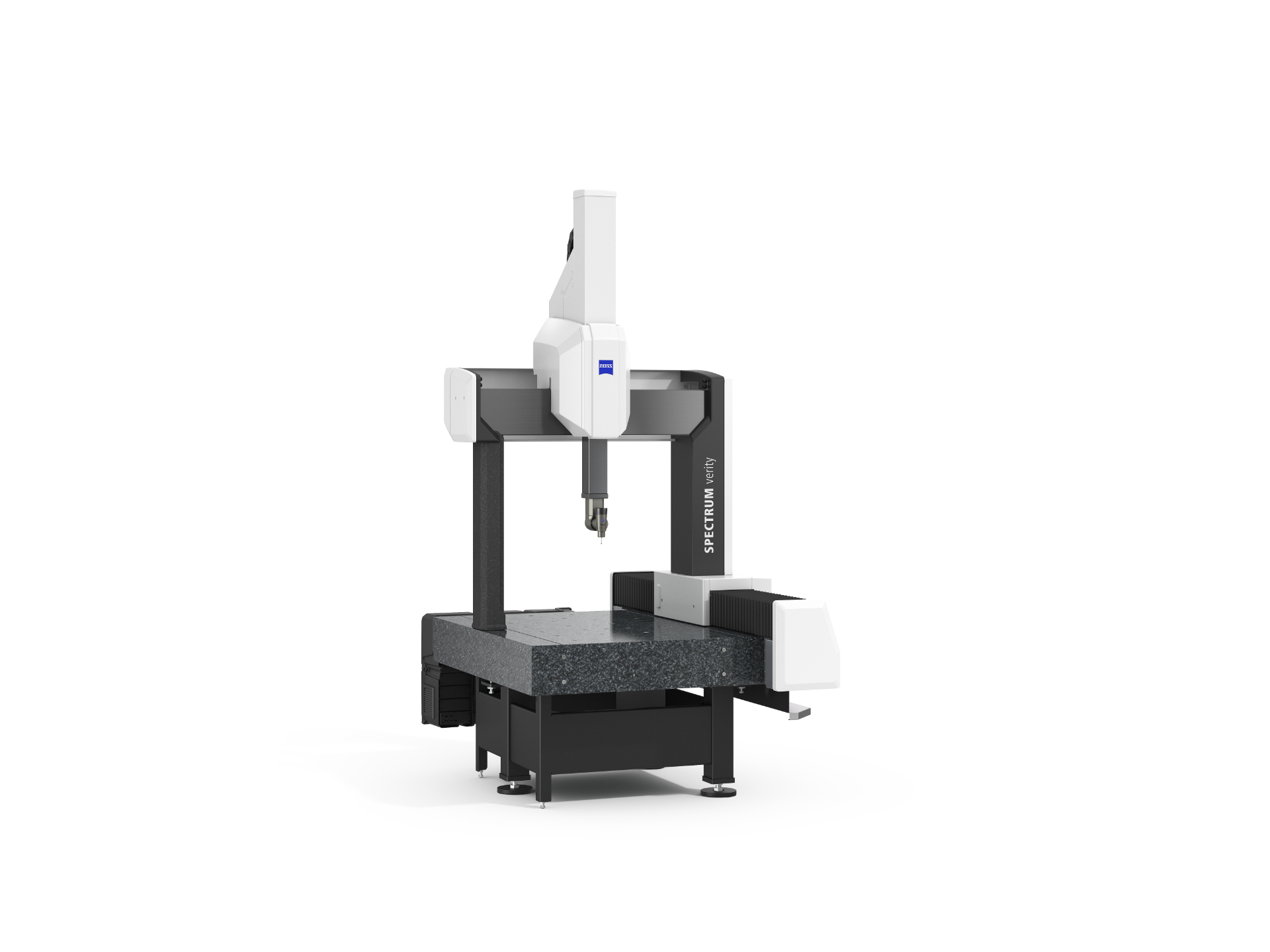

    ZEISS SPECTRUM verity

    ZEISS SPECTRUM verity proporciona mejores valores de precisión y una mayor flexibilidad del sensor, incluido ZEISS VAST XT gold. Con este sensor, ZEISS SPECTRUM verity ofrece un escaneado activo, lo que significa un escaneado rápido y preciso con la máxima flexibilidad.

    Más información

Ventajas

La familia ZEISS SPECTRUM ofrece la mejor relación calidad-precio y soluciones adaptadas a sus necesidades, ya sea medición de un solo punto, modo de exploración, RDS para estructuras complejas o medición óptica. Esto facilita la toma de decisiones en función de la aplicación.
Tecnología de escaneado en la que puede confiar

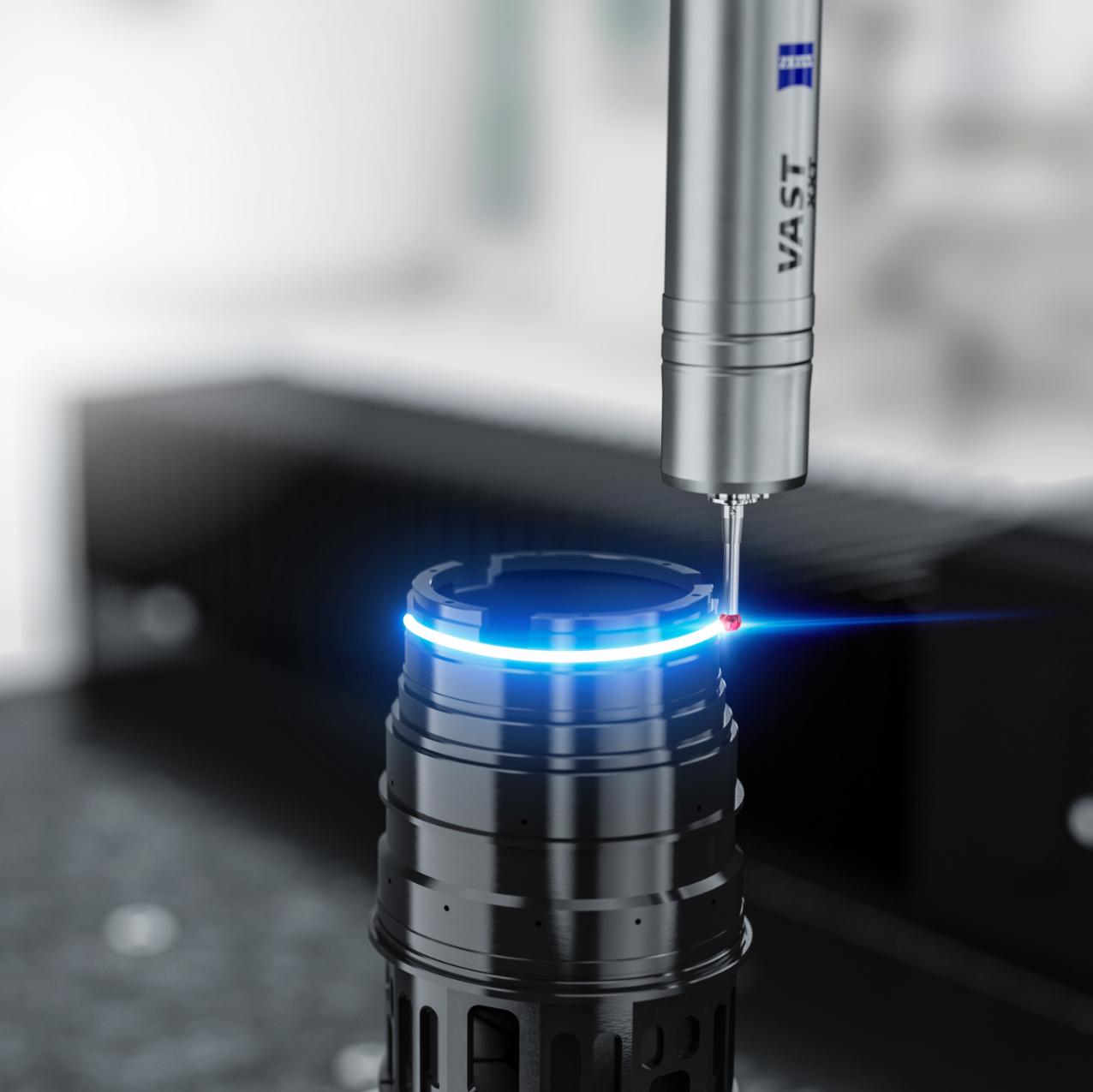

Tecnología de escaneado en la que puede confiar

ZEISS SPECTRUM ofrece el mayor rendimiento de su clase. Al escanear una multitud de puntos individuales, se eliminan los errores de las mediciones de un solo punto y se consigue una mayor certeza en los resultados.

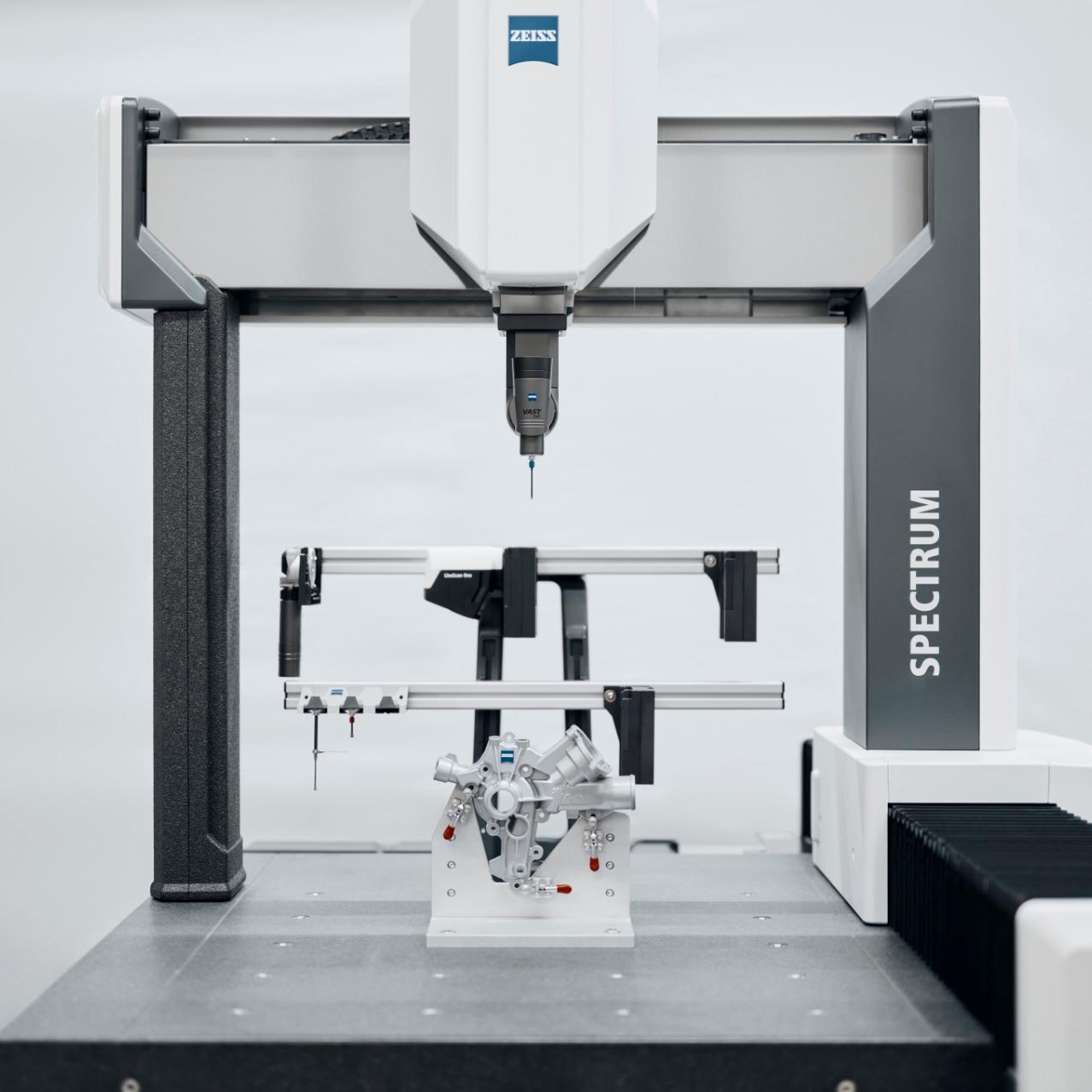

Escaneado táctil y óptico

Escaneado táctil y óptico

Con el nuevo escáner láser LineScan One, ZEISS SPECTRUM ofrece escaneado táctil y óptico en un solo sistema. Las posibilidades de escaneado dual permiten una mayor eficacia para la creciente demanda de piezas geométricamente complejas.

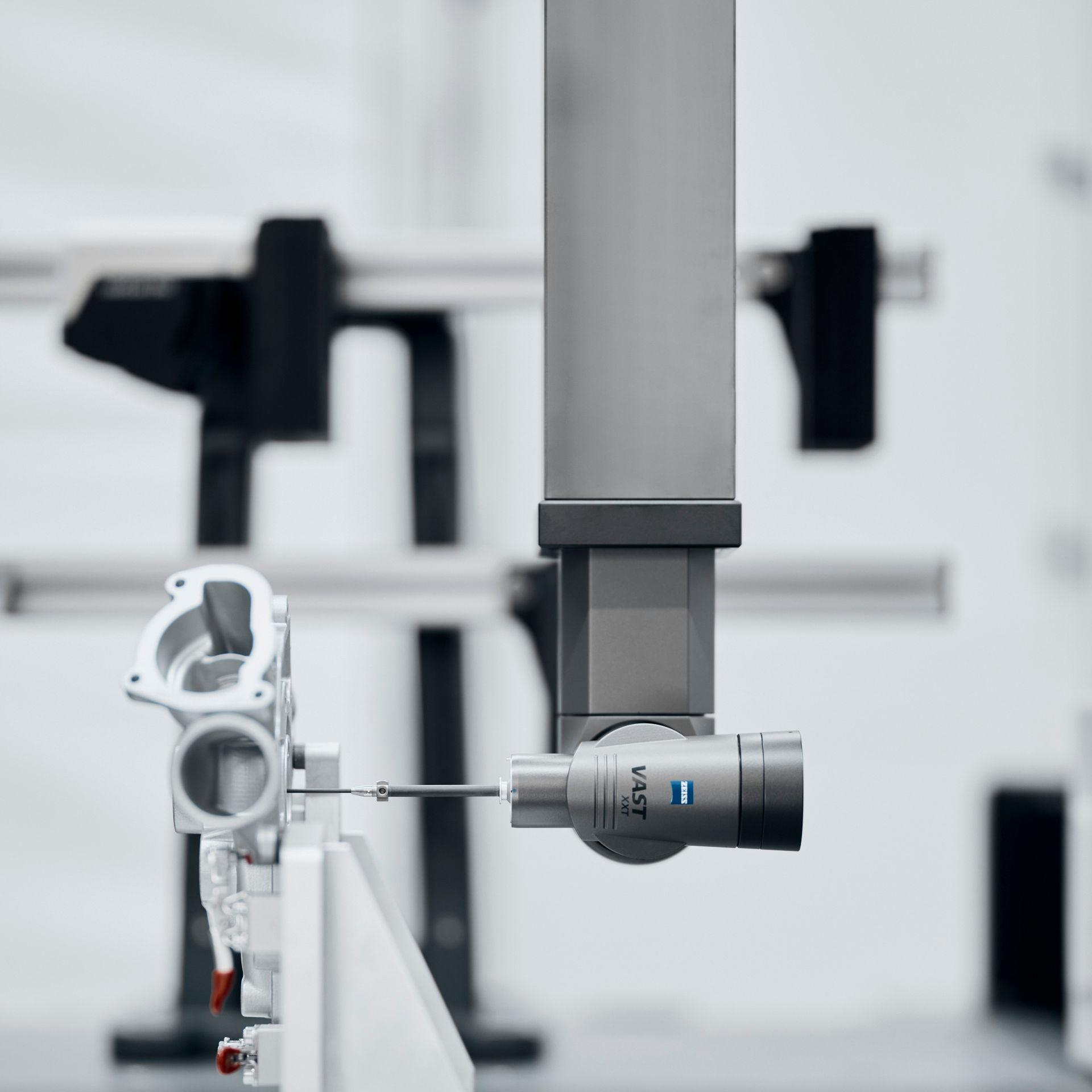

Huella inteligente y volumen de medición

Huella inteligente y volumen de medición

El pequeño tamaño de 2.2m2 (incluida la caja del controlador de la mochila) deja más espacio en la sala de medición. Además, el diseño compacto del nuevo sensor ahorra un 30 % del espacio de medición.

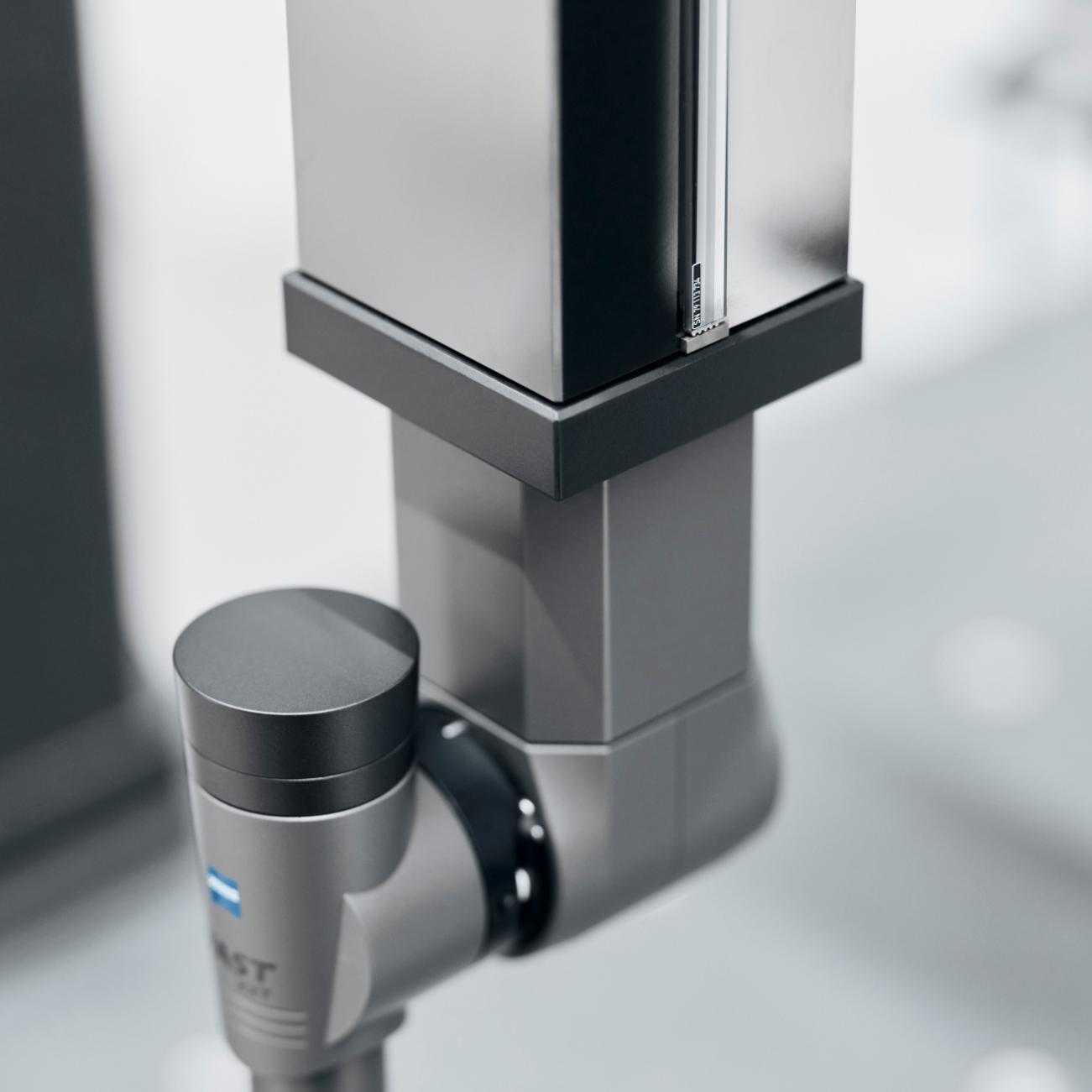

Estabilidad del sistema y fiabilidad

Estabilidad del sistema y fiabilidad

ZEISS SPECTRUM está equipado con escamas de vitrocerámica que prácticamente no se dilatan en una amplia gama de temperaturas. Un bastidor de base más rígido y la construcción del trípode ofrecen una perfecta transición de fuerzas y protección antisísmica.

Flexibilidad y eficiencia

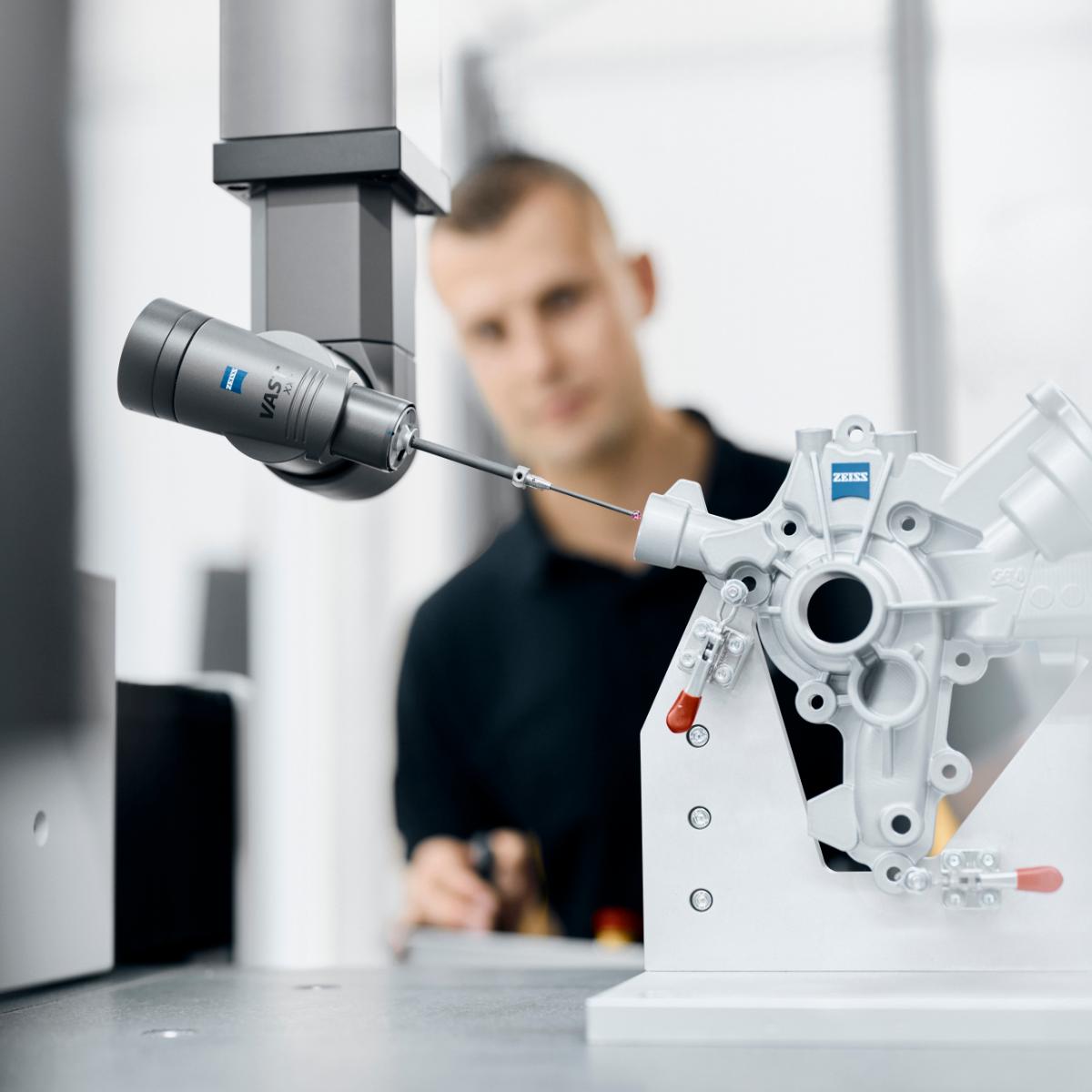

Flexibilidad y eficiencia

El rango de pasos de 5° en los ejes A y B de ZEISS SPECTRUM permite 5.184 posiciones posibles; el rango de pasos de 2,5° de ZEISS SPECTRUM verity alcanza 20.736 posiciones. Con CAA, el tiempo para la calificación completa es de solo 12 minutos.

Ergonomía y usabilidad

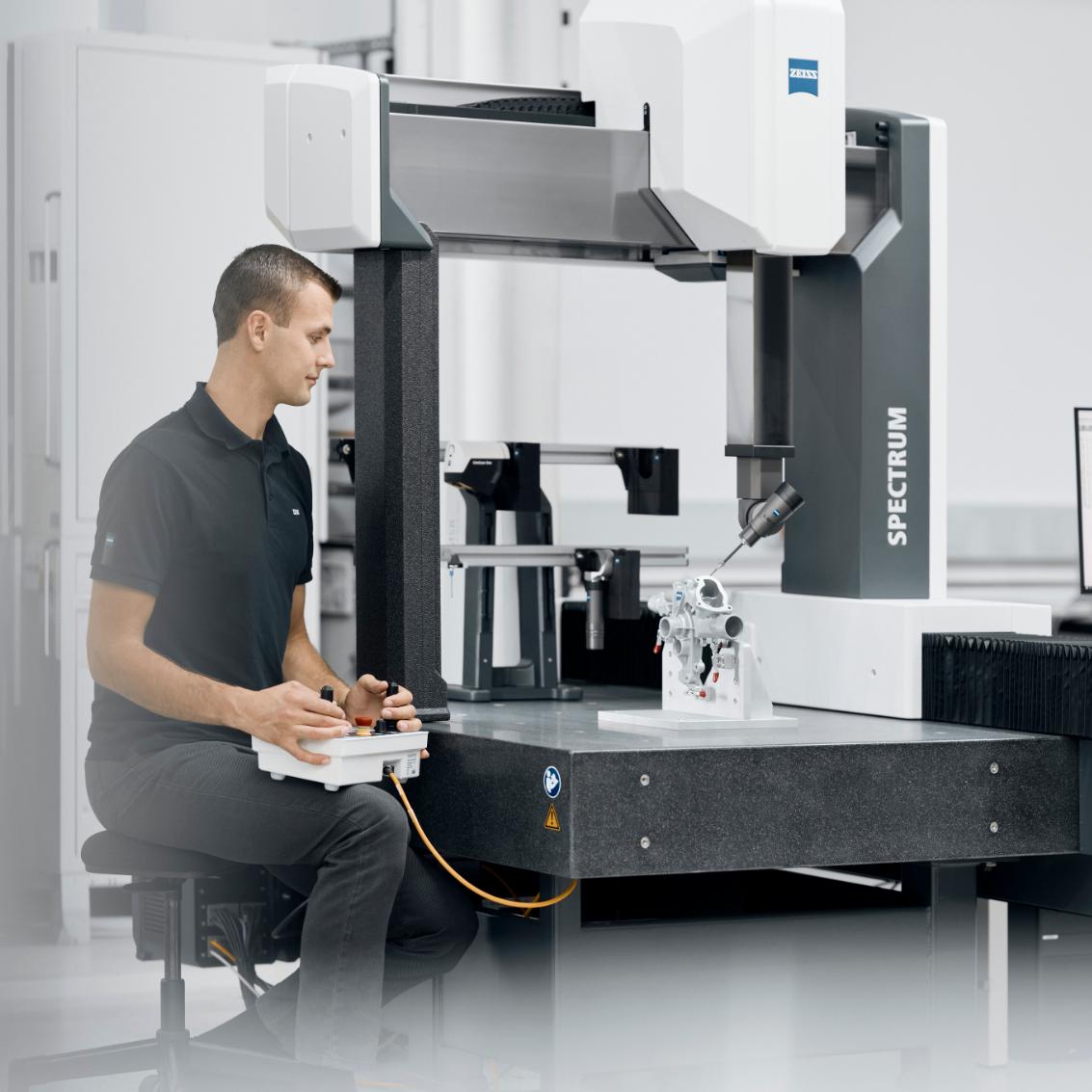

Ergonomía y usabilidad

El operario de la máquina se beneficia de una posición de trabajo ergonómica y fácil de usar frente a la CMM. La altura total y el tamaño reducidos de ZEISS SPECTRUM favorecen aún más las condiciones de trabajo ergonómicas.

Comparación técnica

ZEISS SPECTRUM
ZEISS SPECTRUM verity

Tipo

CMM puente en sala de medición

CMM puente en sala de medición

Tamaños

7/7/6;7/10/6
9/12/6; 9/18/6

7/7/6;7/10/6
9/12/6; 9/18/6

Sensores compatibles

RDS-CR5-CAA / VAST XXT TL3 / TL1
RDS-CR5-CAA / VAST XXT TL3 Diseño compacto
VAST XXT direct / LineScan One

RDS-CR1-CAA / VAST XXT TL3 / TL1
RDS-CR1-CAA / VAST XXT TL3 Diseño compacto
VAST XT gold
VAST XXT direct / LineScan One

Precisión

Hasta: 1.8+L/250

Hasta: 1.7+L/300

Software

ZEISS CALYPSO

ZEISS CALYPSO

Escaneado flexible

ZEISS SPECTRUM está equipado para ser el complemento ideal desde la medición de pequeños componentes electrónicos hasta grandes carcasas en la industria del automóvil.
  • Escaneo táctil y activo fiable

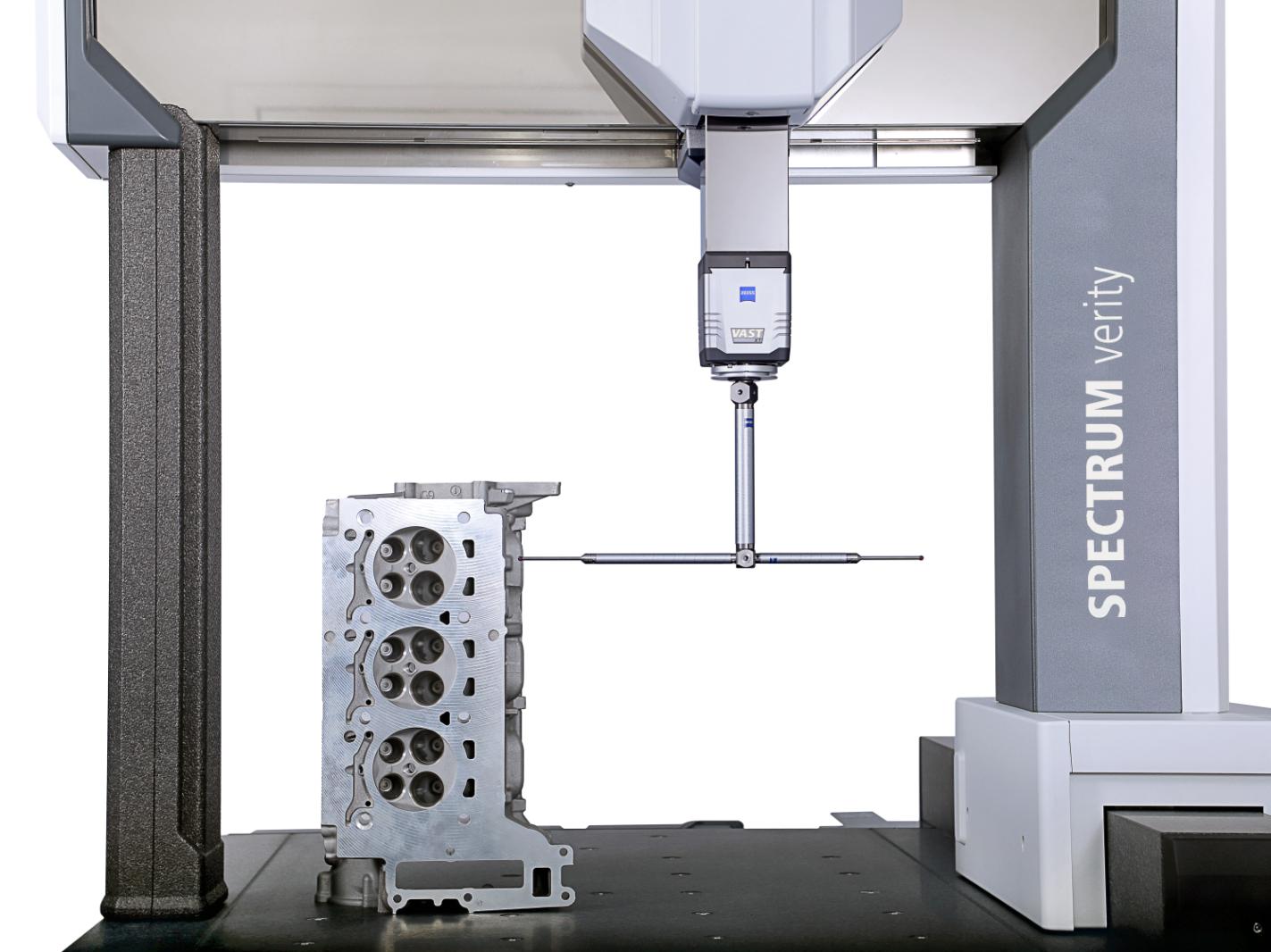

    Escaneo táctil y activo fiable

    La tecnología de escaneado táctil de ZEISS ofrece una gran seguridad operativa, precisión y rendimiento. Se pueden medir piezas enteras en un movimiento fluido y continuo, lo que permite velocidades más rápidas, la eliminación de las influencias ambientales y la captura de muchos más datos.

    Con el cabezal ZEISS VAST XT gold, ZEISS SPECTRUM verity también ofrece escaneado activo. Este sistema utiliza electroimanes controlados por software y controladores de fuerza que ejercen una fuerza neta nula. Consigue una mayor precisión a velocidades de medición aún más rápidas y también es ideal para geometrías no estándar.

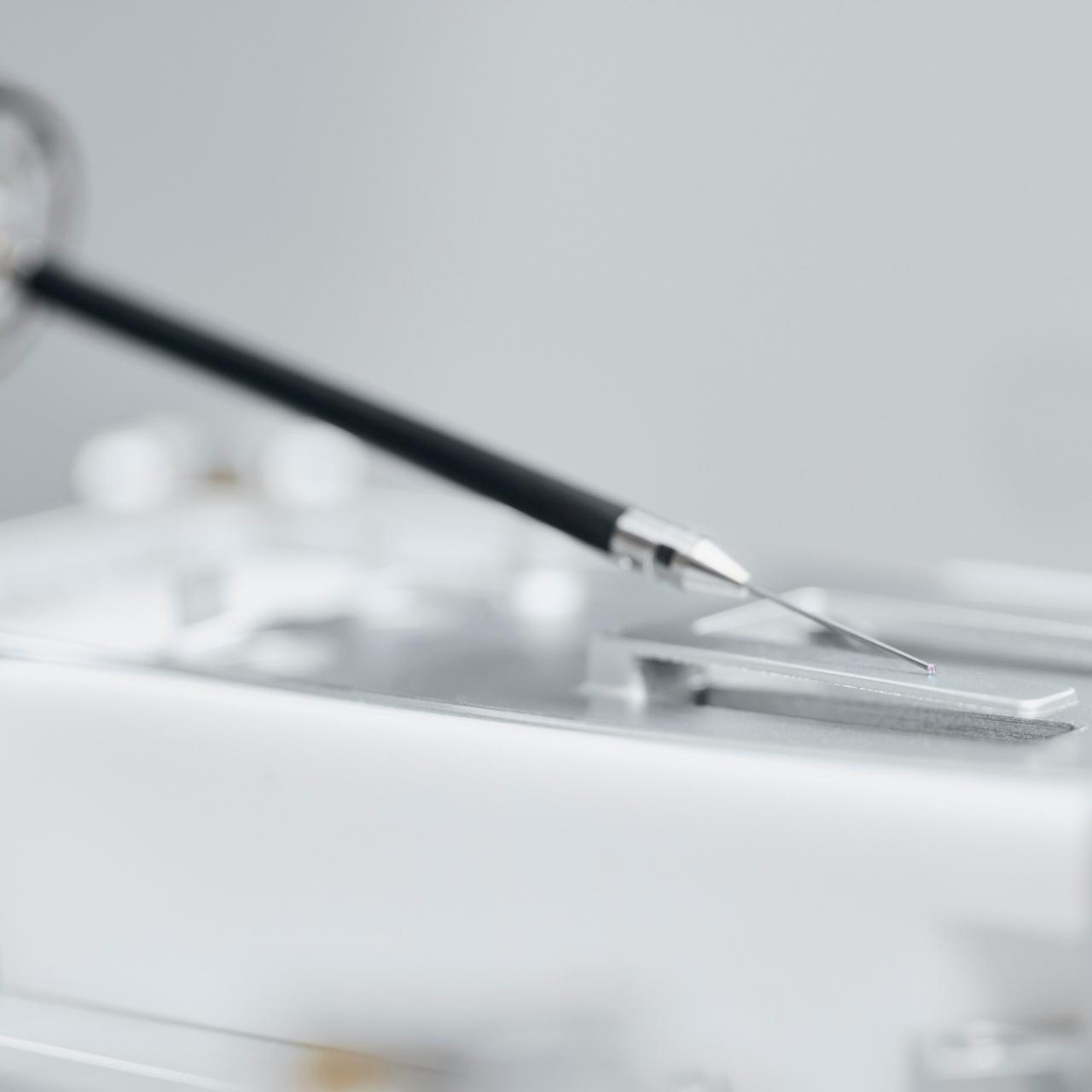

  • El modo SoftTouch de ZEISS con el sensor VAST XXT TL1 permite la medición táctil de una pieza metálica diminuta y flexible sin necesidad de doblarla.

    Modo SoftTouch de ZEISS con VAST XXT TL1

    El modo SoftTouch de ZEISS de los sensores VAST XXT TL1 consigue el mejor rendimiento de medición táctil posible en esta clase para estructuras muy pequeñas y chapas metálicas que se doblan con facilidad. Gracias a la reducción de la flexión del material, el modo SoftTouch ofrece repetibilidad, mayor velocidad de medición y gran precisión en piezas flexibles, tanto en mediciones de un solo punto como en escaneo.

    Los clientes tienen la flexibilidad de seleccionar una mayor eficacia o una mayor precisión para piezas estándar y flexibles. Los resultados precisos y rápidos ahorran hasta un 40 % del tiempo del ciclo de medición.

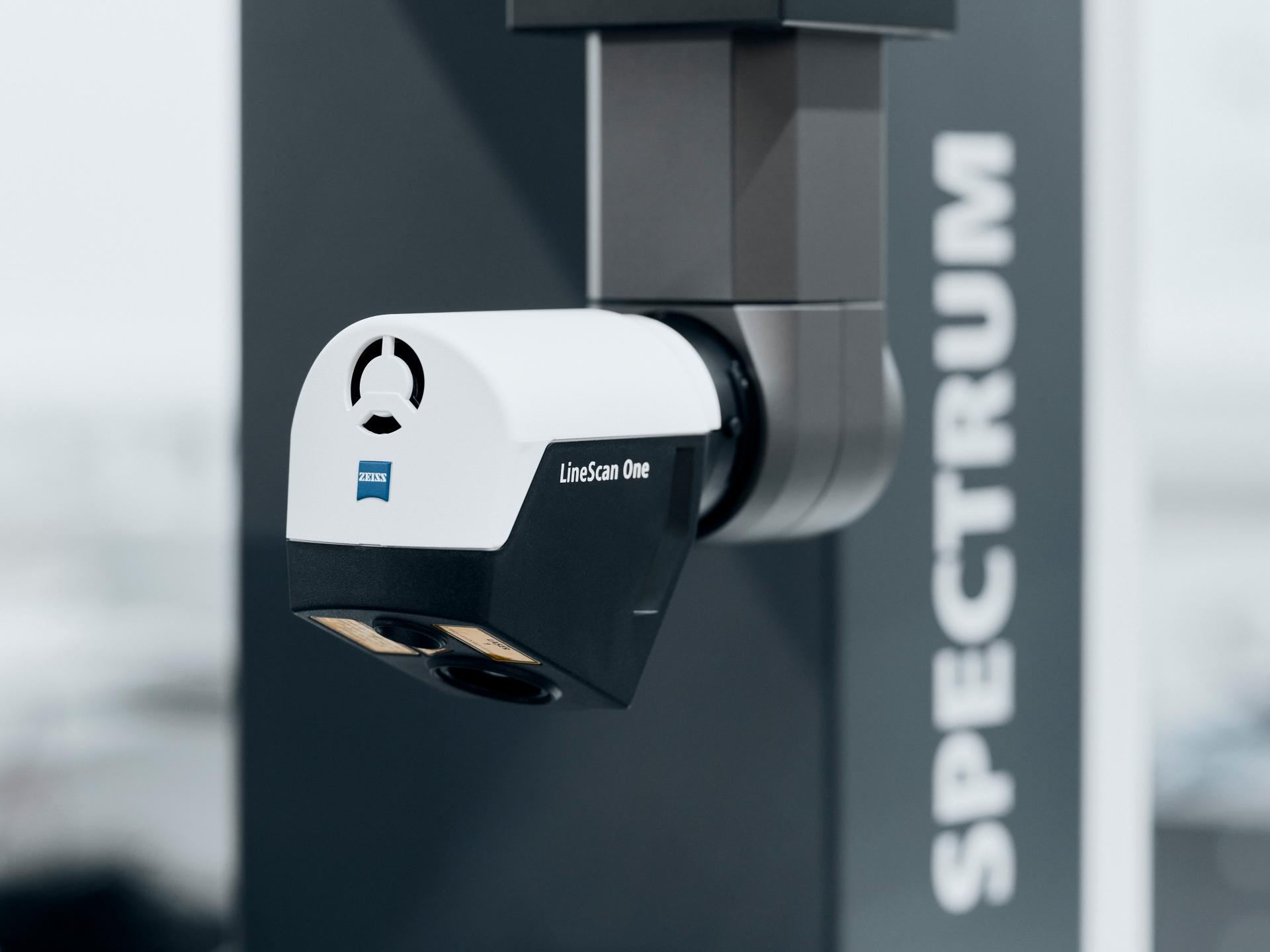

  • El sensor óptico ZEISS LineScan One con RDS en ZEISS SPECTRUM.

    LineScan One para escaneado óptico

    LineScan One es un sensor óptico de triangulación láser diseñado para capturar grandes nubes de puntos y comparar la geometría nominal con la real. La opción de escaneado óptico hace que ZEISS SPECTRUM sea única en su clase.

    LineScan One de un vistazo:

    • Buena relación calidad-precio
    • Alta precisión con 20 micras
    • Potente integración directa de software en ZEISS CALYPSO para una única interfaz de fácil uso y funciones ampliadas en el futuro (medición de 4 ejes con mesa giratoria)
    • Muy rápido con 232 960 puntos por segundo

Aplicaciones

  • Industria

    Con ZEISS SPECTRUM, puede medir piezas industriales como piezas CNC, carcasas para accesorios y componentes mecánicos.

  • Electrónica

    ZEISS SPECTRUM es ideal para escanear pequeños componentes electrónicos, como conectores, carcasas, marcos intermedios o láminas delgadas.

  • Automoción

    En la industria automotriz, ZEISS SPECTRUM es adecuado para pequeñas carcasas, piezas estampadas, piezas mecanizadas por CNC y piezas de plástico.

  • Talleres de empleo

    ZEISS SPECTRUM es ideal para medir piezas de fabricación, piezas de chapa, piezas de estampación y piezas de plástico.

ZEISS CALYPSO

Software ZEISS CALYPSO

Software para tecnología de medición dimensional

ZEISS CALYPSO mide geometrías estándar de forma sencilla, rápida y fiable. Programe planes de inspección fácilmente haciendo clic en las características deseadas. El software genera las trayectorias de forma automática y óptima. Gracias a numerosas ampliaciones opcionales, ZEISS CALYPSO también ofrece las herramientas adecuadas para requisitos especiales, por ejemplo con ZEISS CALYPSO VAST probing y ZEISS CALYPSO pallet optimizer. Estas funciones permiten realizar las mediciones hasta un 25% más rápido.

Descargar más información

Contacto

¿Le interesa conocer mejor nuestros productos o servicios? Estaremos encantados de ofrecerle más detalles o una demostración en directo, a distancia o en persona.

ZEISS Metrology Shop

Pida fácilmente sondas, accesorios de medición y mucho más

ZEISS Metrology Portal

Acceda a toda la gama de servicios de sistemas y software

ZEISS Academy Metrology

Su formación personalizada en metrología, disponible en diferentes formatos

¿Necesita más información?

Póngase en contacto con nosotros. Nuestros expertos se pondrán en contacto con usted.

Cargando el formulario...

/ 4
Siguiente paso:
  • Consulta de intereses
  • Datos personales
  • Datos de la empresa

Si desea obtener más información sobre el procesamiento de datos en ZEISS, consulte nuestra Política de Privacidad.

  • 1

    Tenga en cuenta que no todas las soluciones y combinaciones de sensores están disponibles en todos los mercados. Su persona de contacto de ventas regional le proporcionará más información.
