ESCANEADO ÓPTICO 3D

ATOS Q

La calidad empieza por Q.

ATOS Q es un escáner 3D industrial que puede utilizarse en diversas aplicaciones gracias a su amplia gama de áreas de medición. Además de incorporar muchas de las funciones de nuestros sistemas automatizados de gama alta, el diseño ligero de ATOS Q facilita su transporte de un lugar a otro, lo que proporciona a los usuarios una mayor comodidad y flexibilidad.

  • Compacto
  • Móvil
  • Flexible
Contenido de página
Contacto

La nueva clase compacta ATOS

ATOS Q es fiable y versátil, por lo que se adapta perfectamente a tareas complejas de medición e inspección. El sistema compacto satisface elevadas exigencias metrológicas.

  • Contenido de terceros bloqueado

    El reproductor de vídeo se ha bloqueado de acuerdo con sus ajustes de cookies. Para cambiar los ajustes y reproducir el vídeo, haga clic en el botón de abajo y acepte el uso de tecnologías de rastreo «funcionales».

Fiable: un auténtico sensor ATOS

En casi todas las industrias, los sensores ATOS se han impuesto como sistemas ópticos de medición 3D. Su éxito se basa en una optoelectrónica precisa, un diseño robusto de los sensores y un potente software. ATOS Q va más allá: El sensor perfecciona la tríada de diseño, tecnología y rendimiento. El resultado: un sistema versátil y compacto con auténtico ADN ATOS.

  • Diseño ATOS

    ATOS Q se ha desarrollado específicamente para uso industrial y ofrece resultados de medición totalmente trazables, incluso en condiciones adversas. Los sistemas óptico y electrónico del robusto sensor óptico 3D están protegidos contra el polvo y las salpicaduras, por lo que todos los sensores ATOS Q son idóneos para pasar de la sala de medición al taller. Los usuarios apreciarán el sensor ATOS Q por su manejo sencillo y cómodo.

  • Tecnología ATOS

    ATOS Q capta información de calidad de forma rápida y con un alto grado de detalle, proporcionando una base fiable para interpretar fácilmente esta información. Su principio de triple exploración ofrece ventajas para medir superficies reflectantes y objetos con hendiduras. El ecualizador de luz azul aumenta el brillo de la fuente de luz y transfiere una luz uniforme y sin manchas a la unidad de proyección.

  • Rendimiento de ATOS

    Gracias al ecualizador de luz azul y al rápido procesamiento de datos, ATOS Q impresiona con un rendimiento excepcional. El ecualizador de luz azul permite la proyección de franjas a alta velocidad y es tan potente que incluso en superficies poco cooperativas se pueden conseguir tiempos de medición cortos. Los puertos industriales con cables de fibra óptica y robustas conexiones enchufables permiten un alto caudal de datos.

Versátil: ATOS Q está a la altura del reto

El sensor compacto ATOS Q es muy versátil. Resuelve complejas tareas de medición e inspección en funcionamiento manual, semiautomático o totalmente automatizado en el ZEISS ScanCobot y en el ATOS ScanBox 4105.

Manual

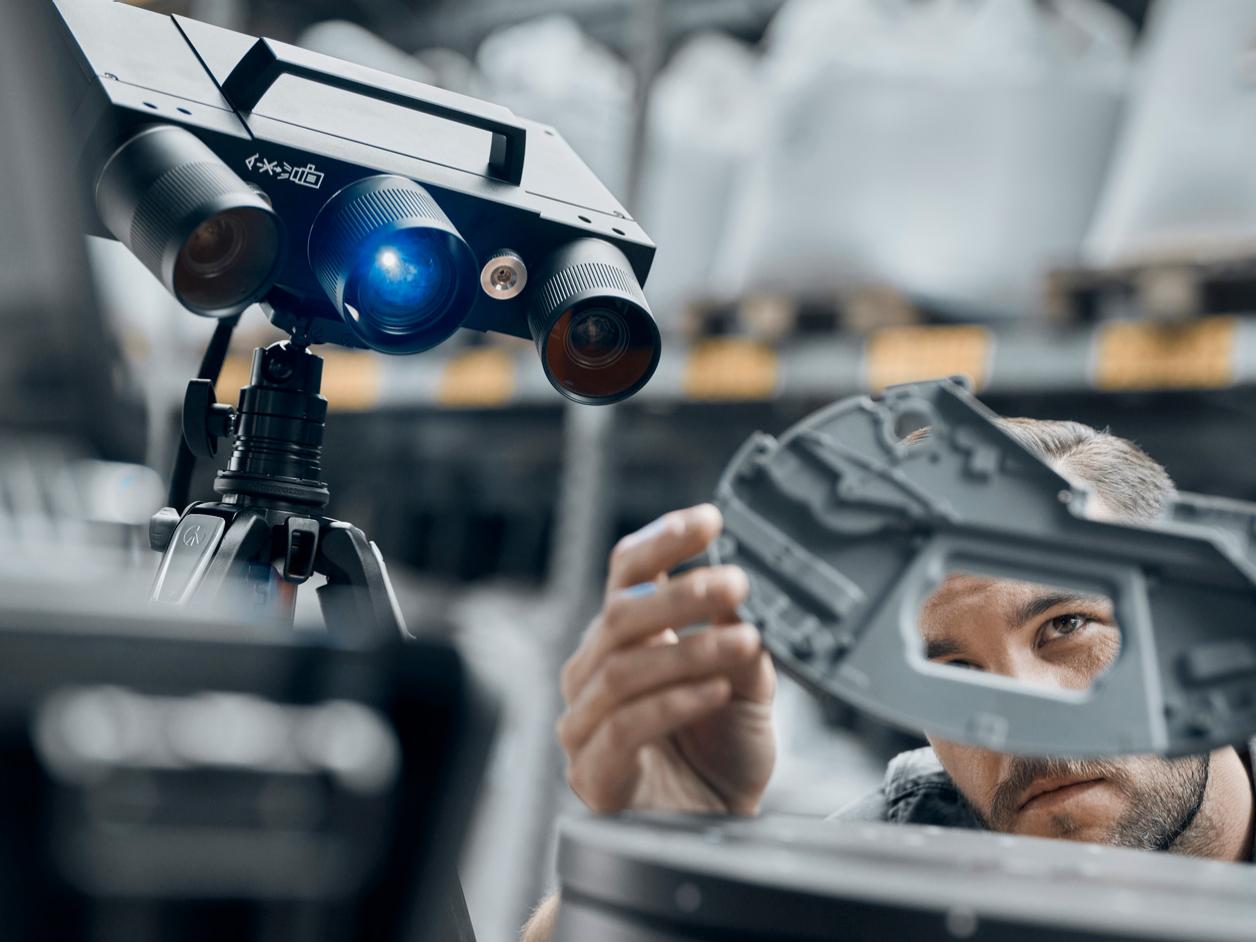

Con un peso de sólo 4 kg y su diseño compacto, ATOS Q es ligero y puede trasladarse fácilmente. Se puede utilizar sobre un trípode en la sala de medición, pero también es móvil en la producción.

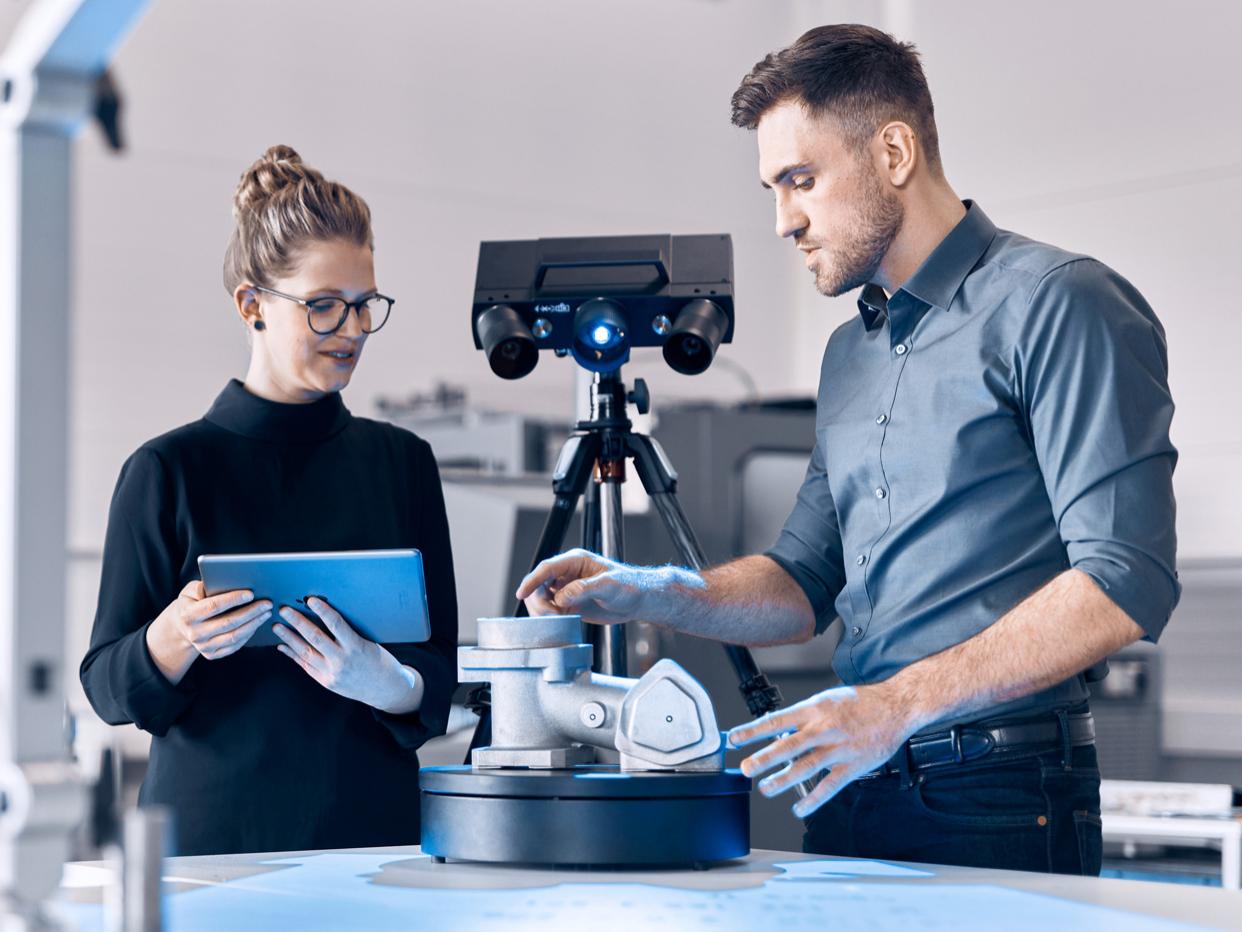

Semiautomatizado

Combinado con un trípode o, alternativamente, con un soporte de sobremesa y una mesa giratoria o un Motoriaztion Kit, ATOS Q puede utilizarse en funcionamiento semiautomático.

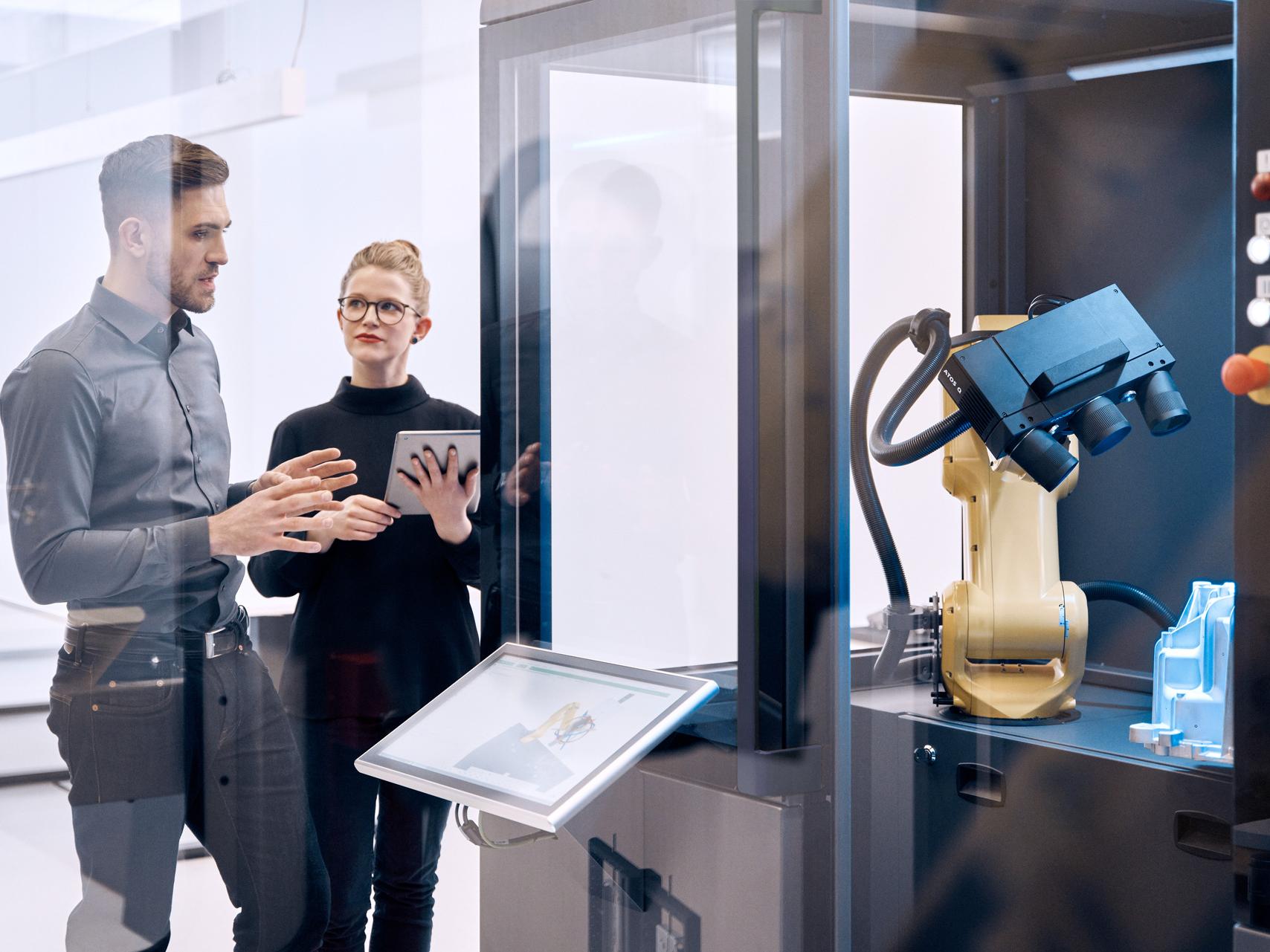

Automatizado

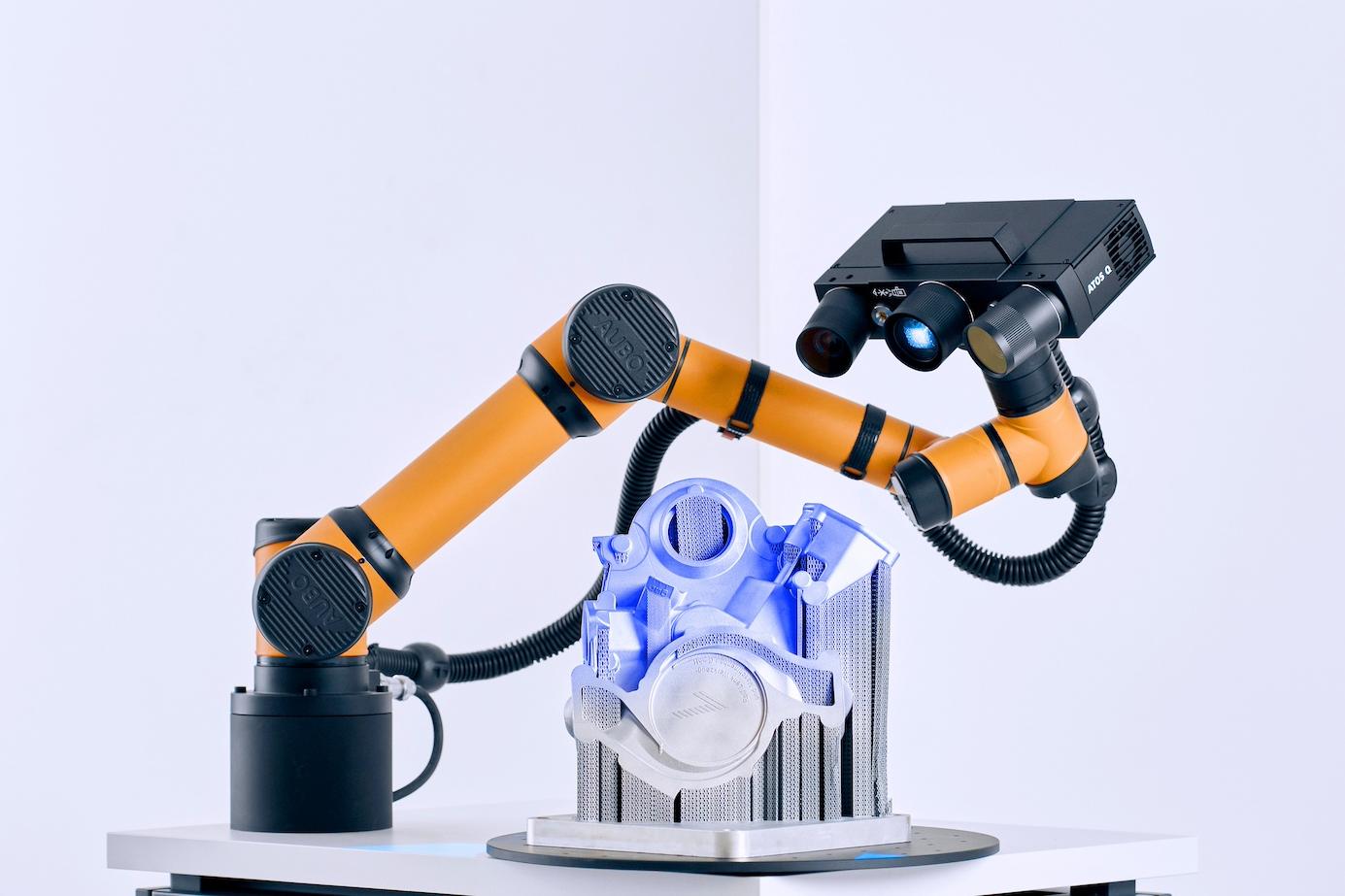

ATOS Q alcanza su máxima eficacia en ZEISS ScanCobot y en ATOS ScanBox 4105. Los sistemas permiten un control de calidad en serie con un alto rendimiento y una gran fiabilidad del proceso.

ATOS Q

Miembro de nuestra red de escaneado 3D #HandsOnMetrology

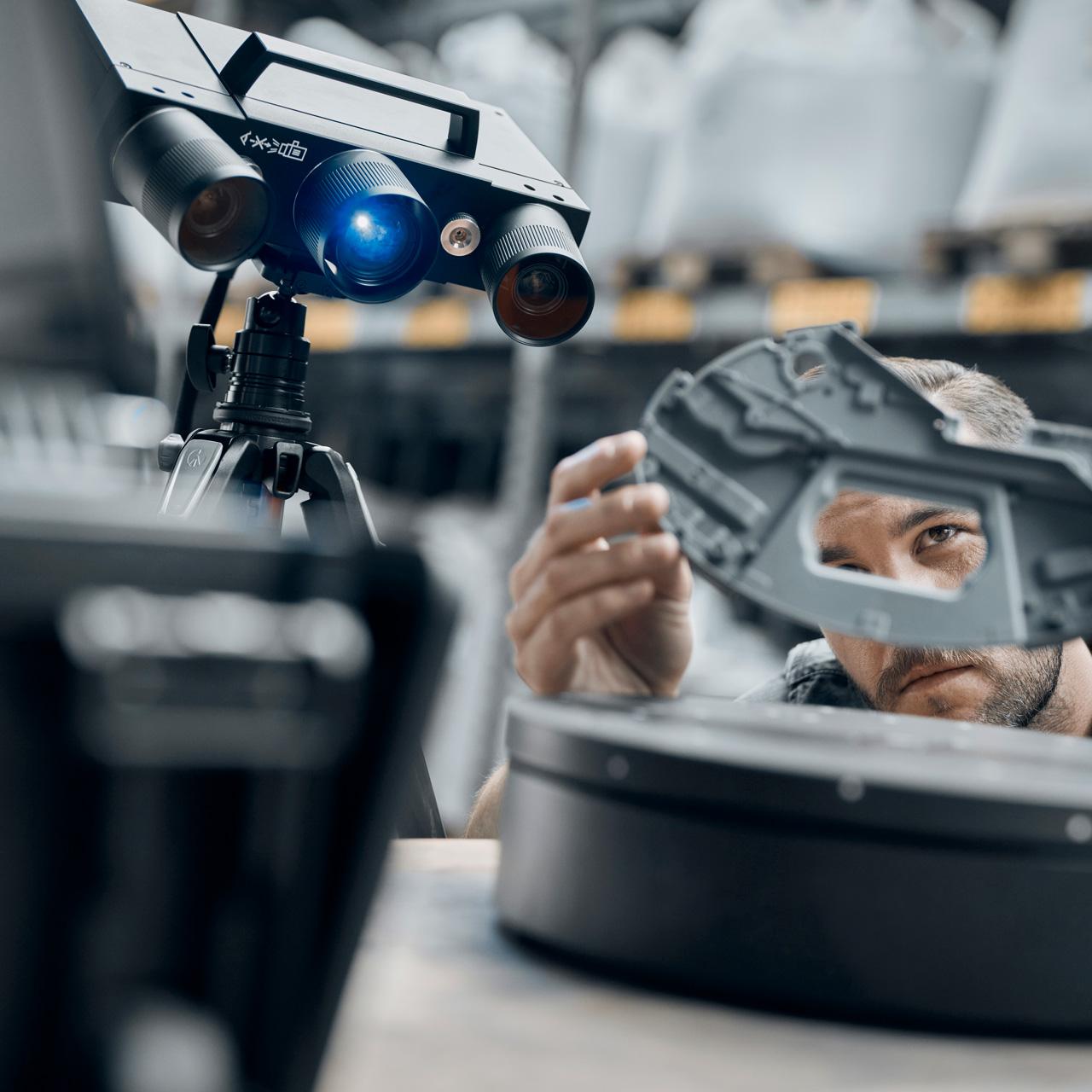

Obtenga más información sobre cómo ATOS Q ofrece excelencia en escaneado 3D en nuestra plataforma #HandsOnMetrology.

Descubra

Escáner 3D flexible para distintos sectores

ATOS Q se ha diseñado como un escáner 3D flexible para tareas complejas de medición e inspección en distintos sectores. Las lentes intercambiables garantizan mediciones de alta precisión de piezas pequeñas y medianas. Cambiar del volumen de medición más pequeño al más grande es fácil gracias a la posición fija de la cámara.

Garantía de calidad de las piezas de fabricación aditiva

Acelerar la fase de desarrollo y lanzamiento del producto

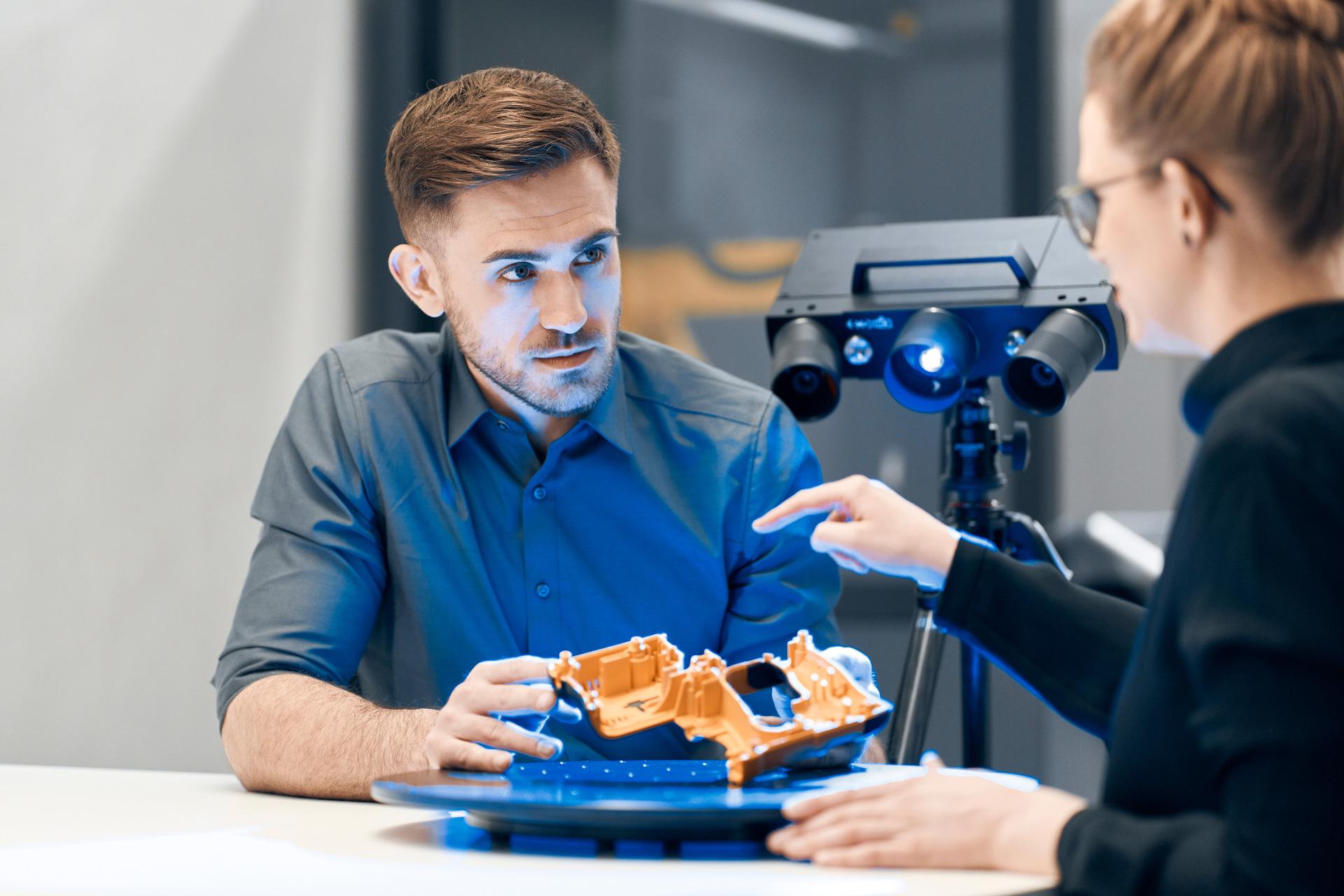

Garantía de calidad de las piezas de plástico

Aceleración de todas las fases de los procesos de moldeo por inyección, soplado y termoformado

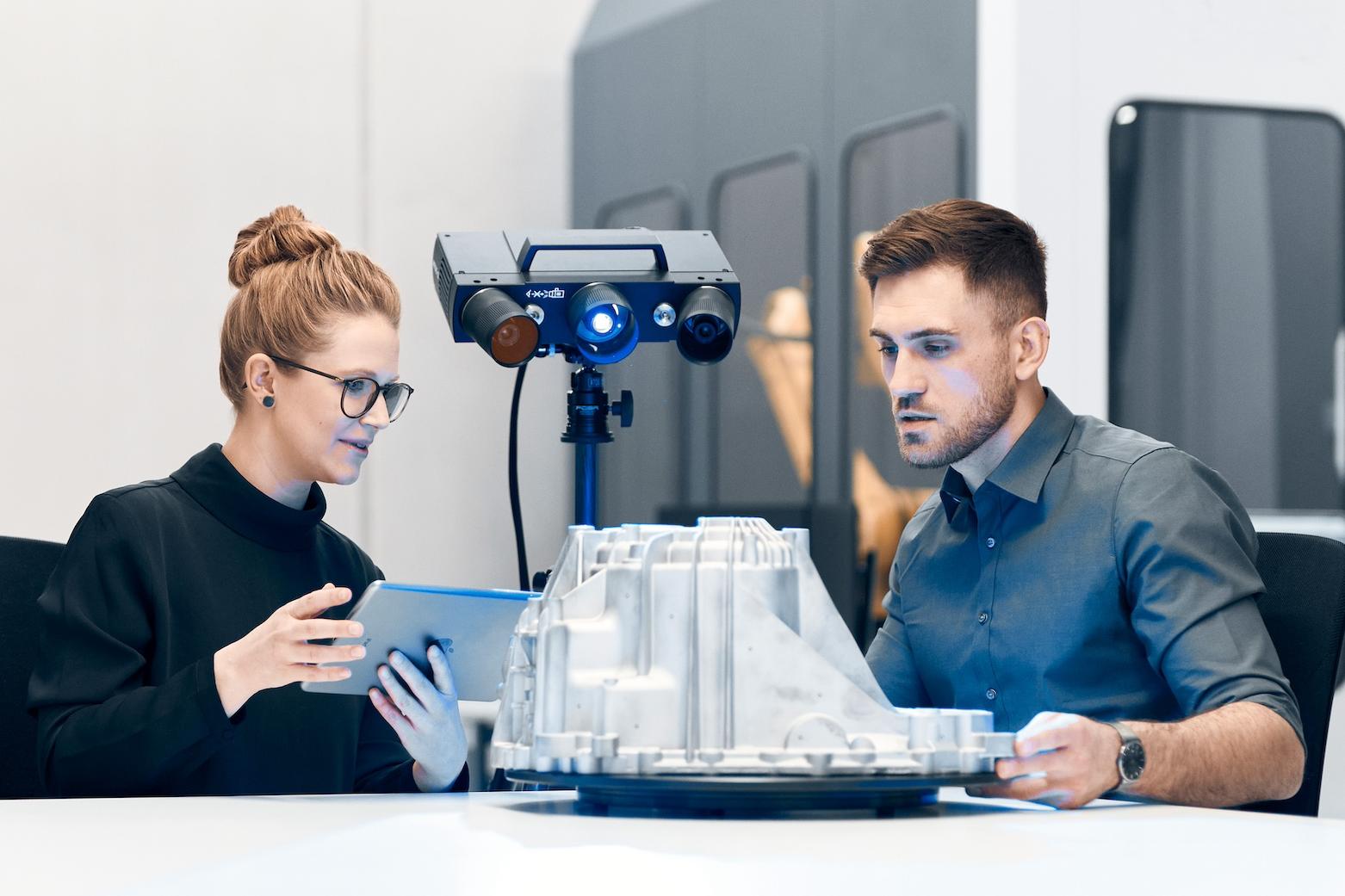

Garantía de calidad de las piezas de fundición

Optimización de los procesos de fundición en arena, fundición a presión y fundición a la cera perdida

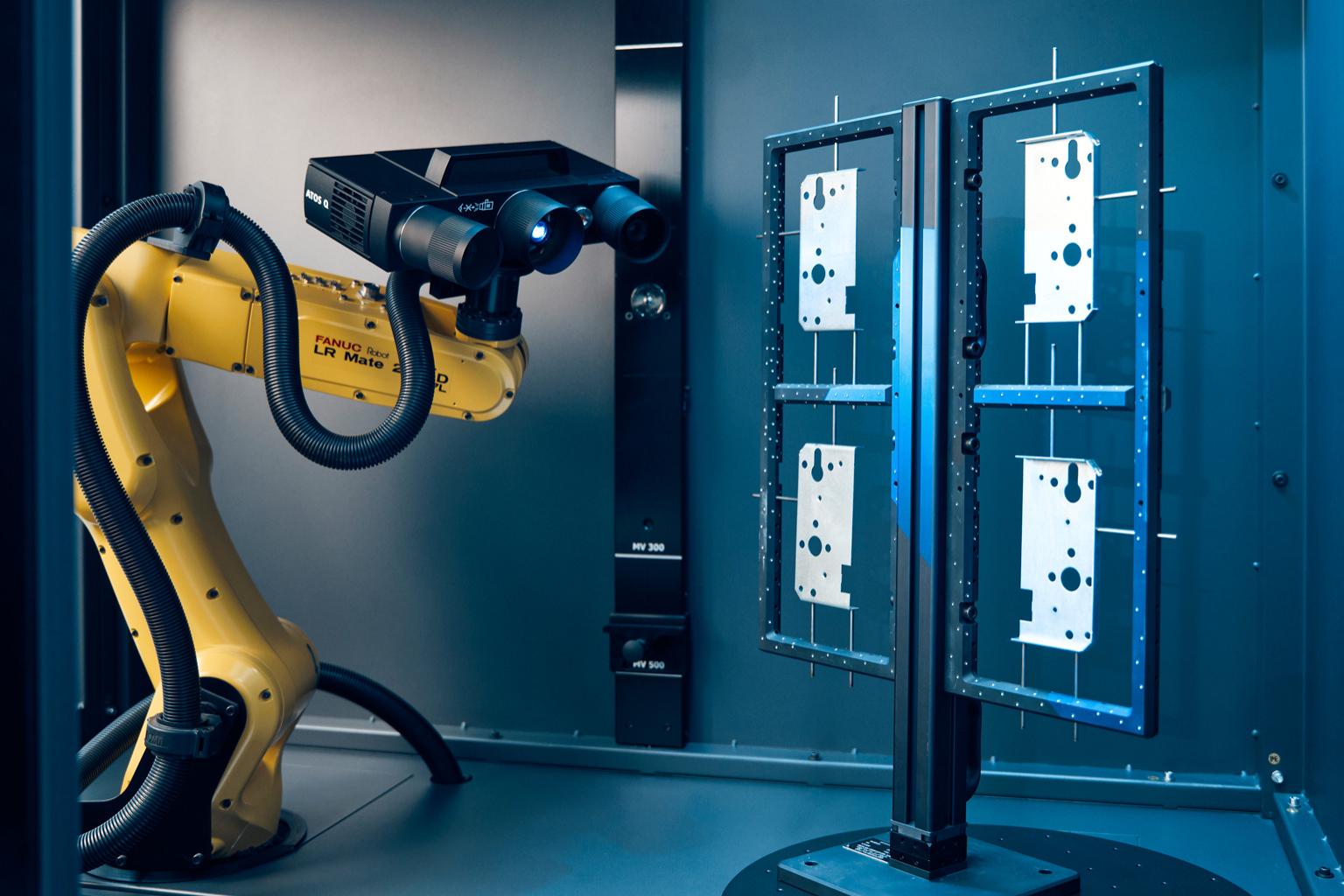

Garantía de calidad de las piezas de chapa

Optimización de las cadenas de procesos de conformado de metales (punzonado, plegado, embutición y prensado)

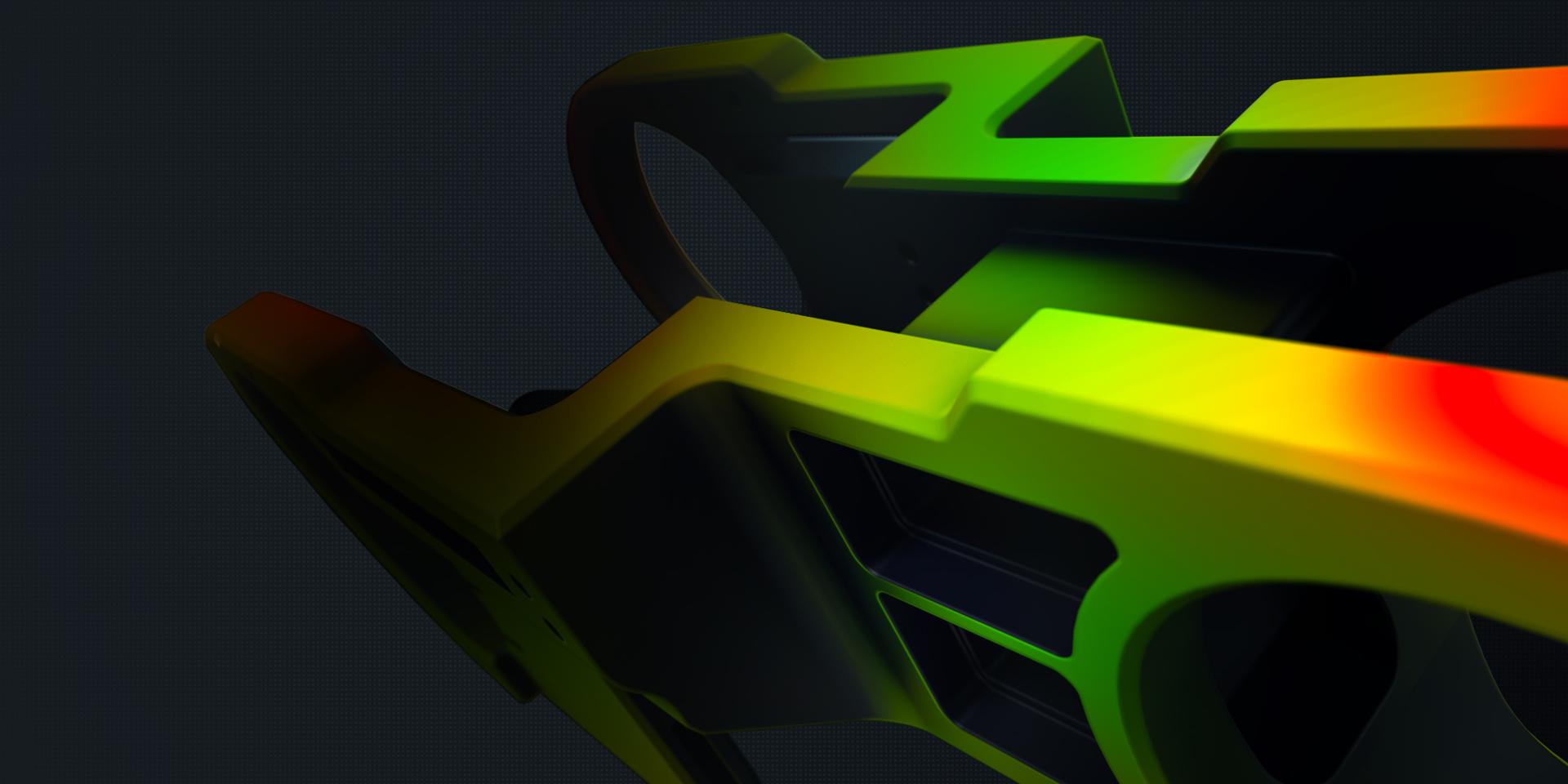

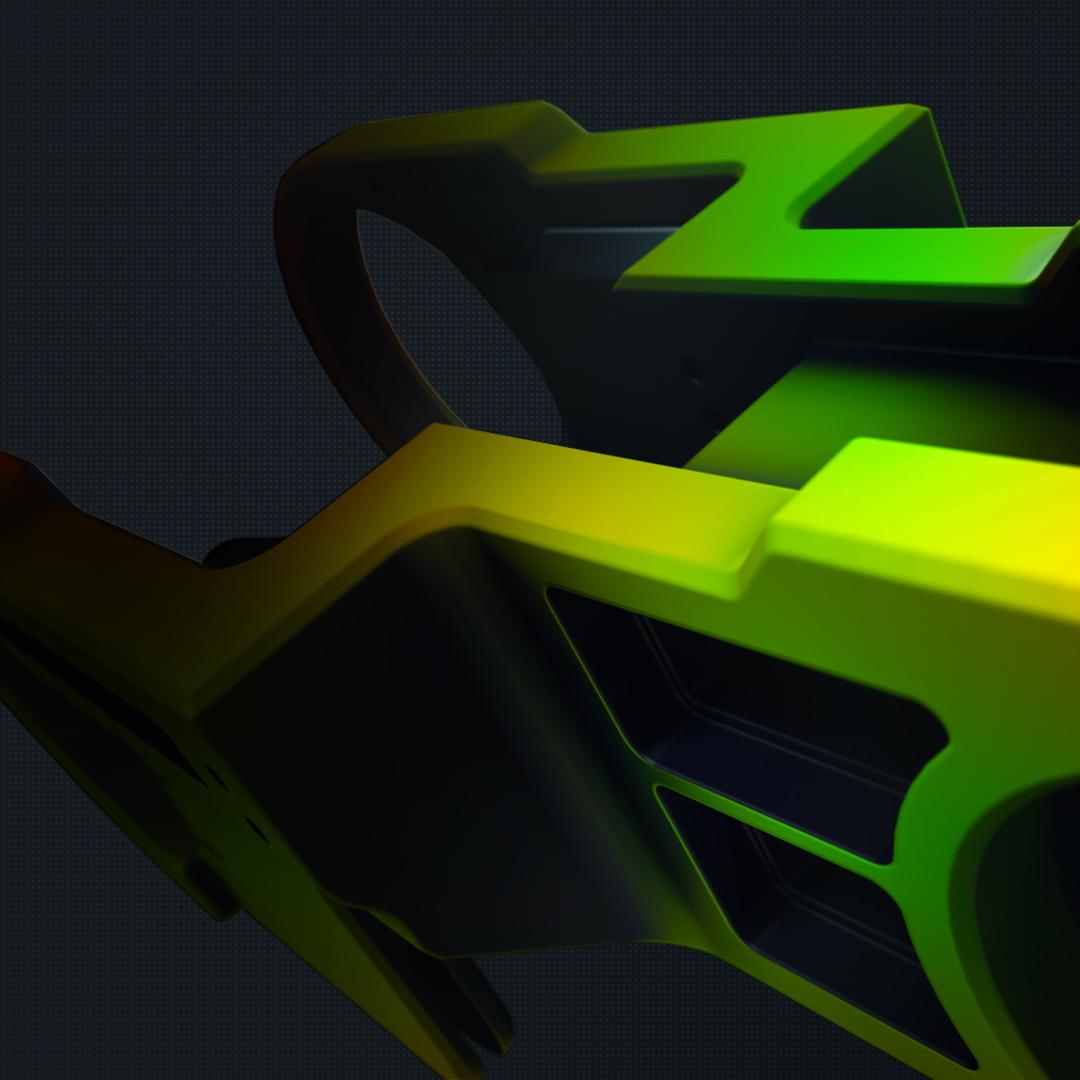

ZEISS INSPECT
ZEISS INSPECT

Herramienta eficaz de análisis

ZEISS INSPECT ofrece todo desde una sola fuente

Escaneado, inspección y elaboración de informes: El software le guía a través de todo el flujo de trabajo. Examine las comparaciones nominales-reales, así como las tolerancias GD&T. Aplique directamente las correcciones necesarias gracias a unos resultados fáciles de comprender. Utilice ZEISS INSPECT para realizar análisis completos, recibir informes exhaustivos e integrar los resultados de las mediciones en los procesos existentes.

Más información

Una serie, dos versiones

ATOS Q está disponible en las versiones 12M y 8M. Los sensores capturan hasta 2 × 12 millones o 2 × 8 millones de puntos de coordenadas durante la exploración. La precisión, la resolución y el tamaño del área de medición pueden definirse libremente.
ATOS Q 8M
ATOS Q 12M

Fuente de luz

LED

LED

Puntos por escaneado

8 millones

12 millones

Área de medición [mm²]

100 × 70 - 500 × 370

100 × 70 - 500 × 370

Distancia entre puntos [mm]

0.04 - 0.15

0.03 - 0.12

Distancia de trabajo [mm]

490

490

Peso

aprox. 4 kg

aprox. 4 kg

Dimensiones

aprox. 340 mm x 240 mm x 83 mm

aprox. 340 mm x 240 mm x 83 mm

Longitud del cable

cable de fibra óptica de 10 m

cable de fibra óptica de 10 m

Sistema operativo

Windows 10

Windows 10

Medición de volúmenes

50, 100, 170, 270, 350, 500

50, 100, 170, 270, 350, 500
