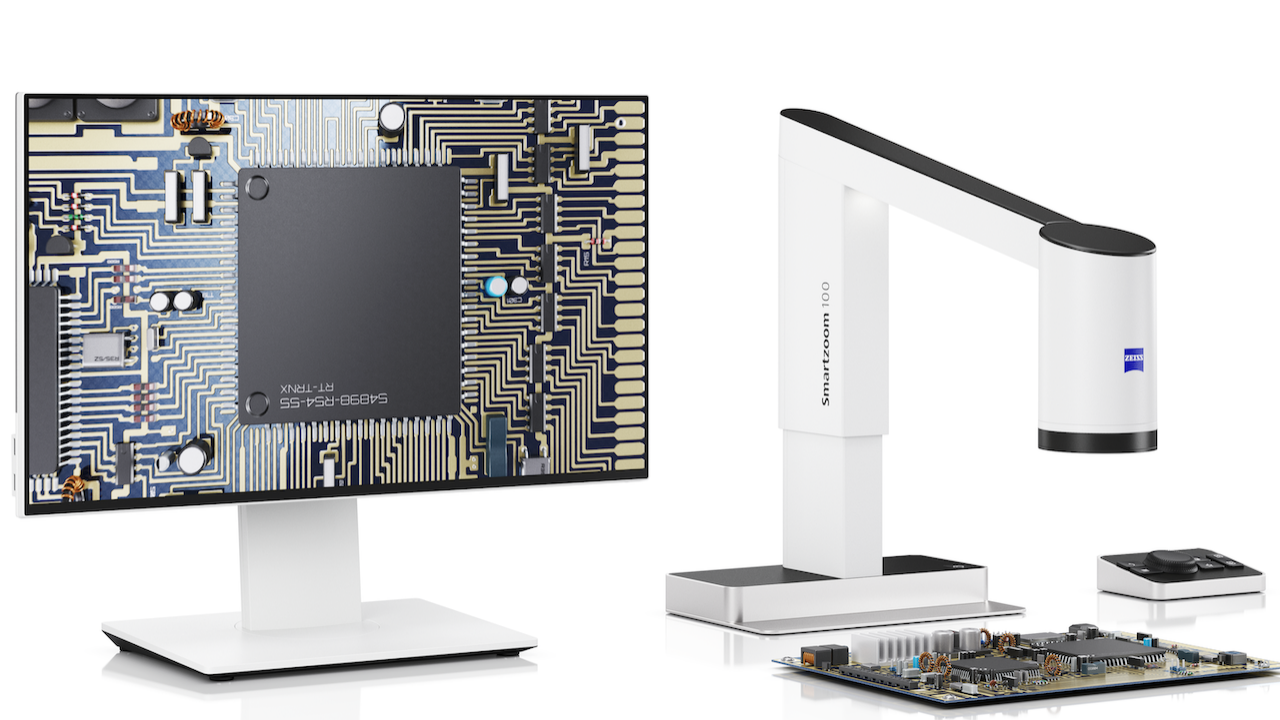

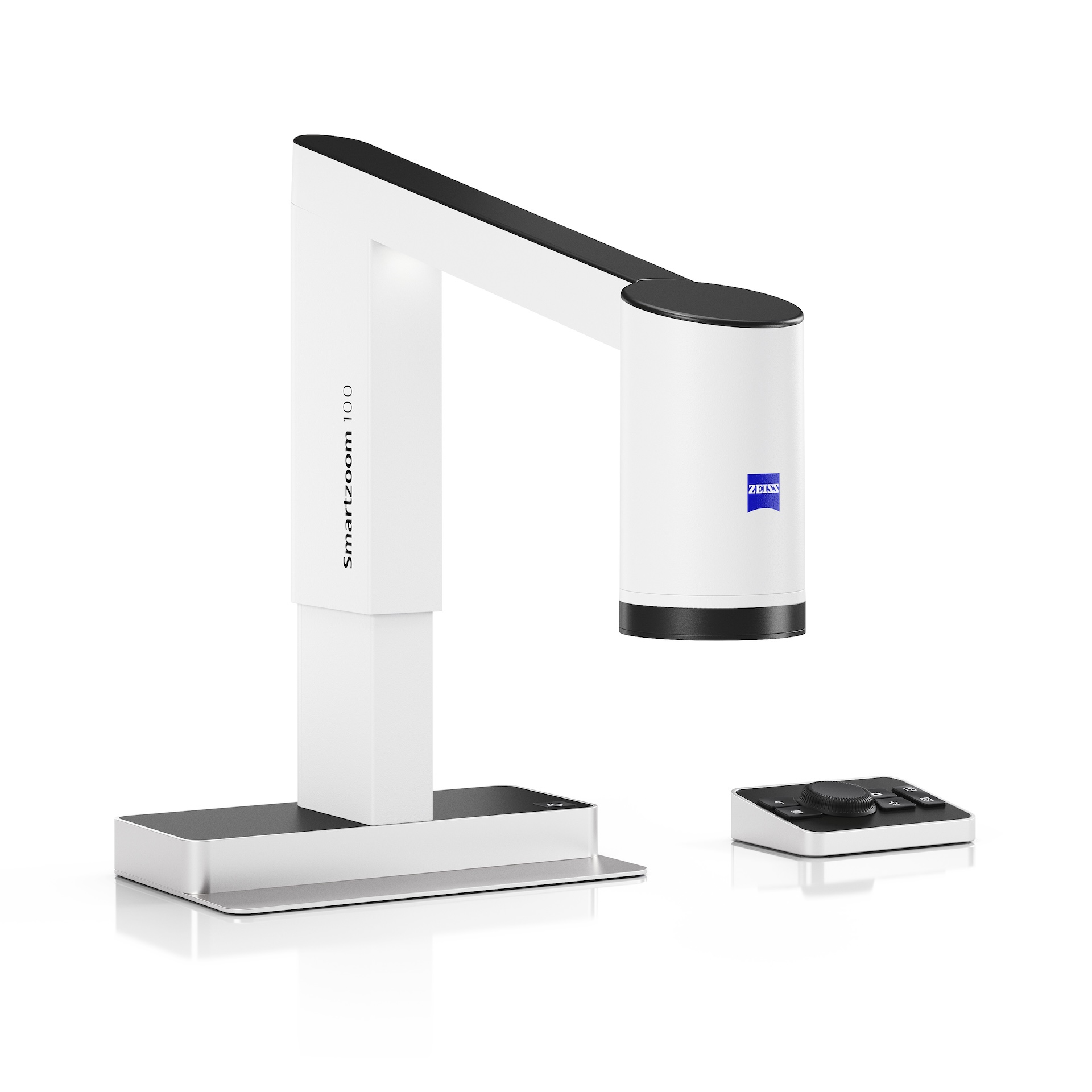

Microscopio digital ZEISS Smartzoom 100 blanco con un moderno diseño en forma de L y un panel de control externo en el lateral.
NUEVO Microscopio digital

ZEISS Smartzoom 100

Haga zoom. Compruébelo. Listo.

Los microscopios digitales aumentan la eficacia de la inspección óptica y facilitan la inspección en colaboración con varios usuarios. Reducen la fatiga, mejoran la ergonomía y aligeran la carga de trabajo. La nueva solución de ZEISS ofrece todas estas ventajas y mucho más. ZEISS Smartzoom 100 viene con una interfaz fácil de usar y es el microscopio digital perfecto para principiantes y expertos: listo para usar desde la inspección de entrada de mercancías hasta el laboratorio y apto para todas las industrias.

  • Ofrece imágenes 4K en directo a 60 FPS
  • La imagen más nítida en todo momento
  • Una elegante solución todo en uno
ZEISS Smartzoom 100
Contacto
Un hombre con un polo blanco examina una placa de circuito bajo un microscopio digital ZEISS Smartzoom 100 en una estación de trabajo de laboratorio de ZEISS.

ZEISS Smartzoom 100 simplifica el trabajo diario haciendo la inspección óptica accesible a usuarios sin experiencia en microscopía.
Configuración de microscopio digital de ZEISS que muestra una imagen detallada de la placa de circuito en un monitor junto al microscopio que examina un componente electrónico.

El ZEISS Smartzoom 100 es un microscopio digital avanzado diseñado para mejorar la eficacia en el control de calidad, la fabricación y las aplicaciones industriales.

Con enfoque automático, documentación sencilla e integración en línea a la perfección, optimiza las inspecciones ópticas, reduce la fatiga y mejora la ergonomía.

Su diseño intuitivo aligera la carga de trabajo, convirtiéndola en una herramienta esencial para las industrias que requieren precisión y productividad. Tanto si se trata de inspeccionar microcomponentes como de garantizar la calidad del producto, ZEISS Smartzoom 100 ofrece una solución todo en uno versátil y eficaz.

ZEISS Smartzoom 100

Haga zoom. Compruébelo. Listo.

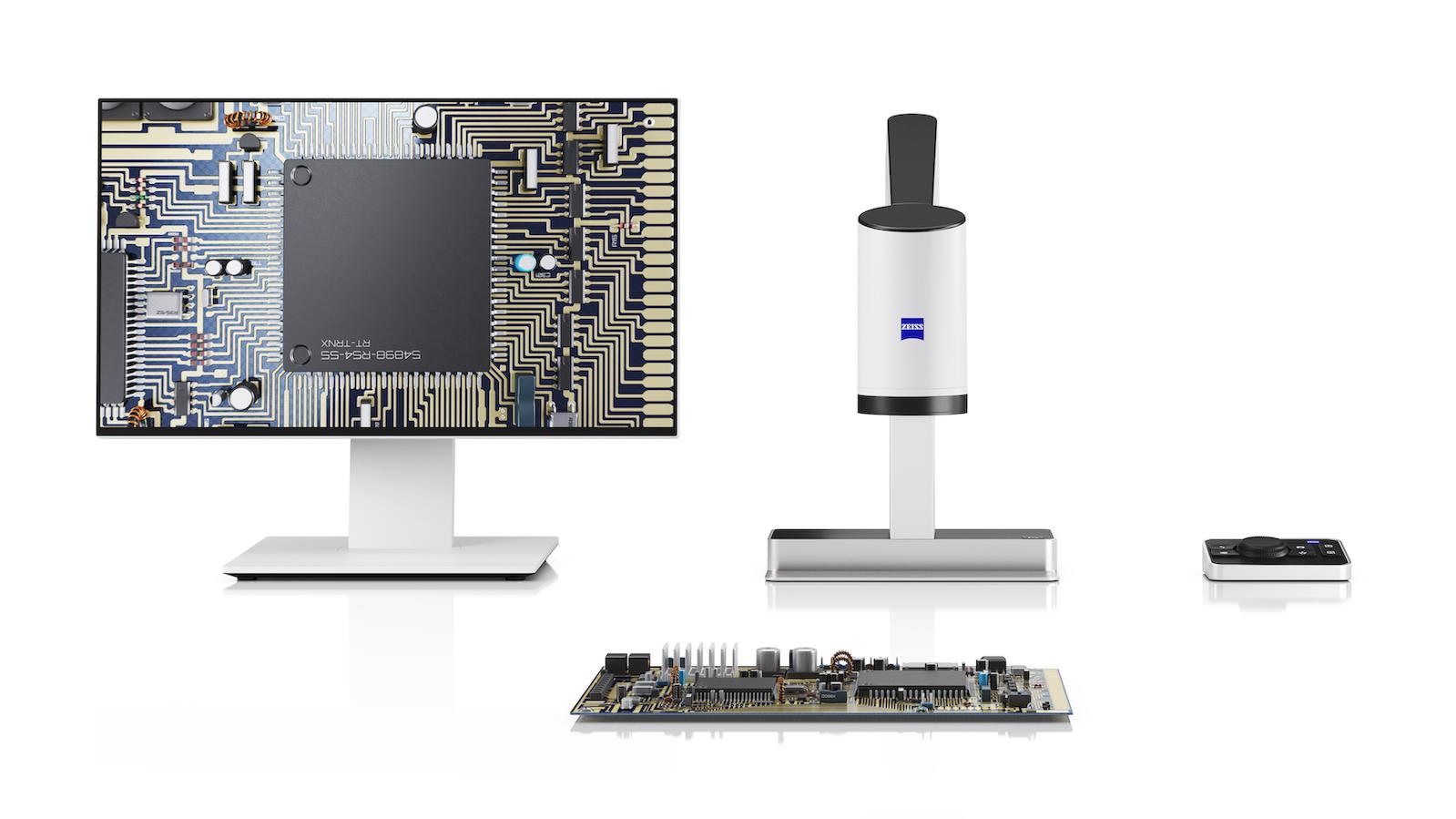

Configuración del sistema de microscopio digital de ZEISS con un monitor que muestra una placa de circuito ampliada, la unidad de microscopio, un panel de control y una placa de componentes electrónicos.
5.

La pieza central del mando incluido es un botón de rueda táctil, que hace que la navegación por los menús sea fluida e intuitiva. Los botones están diseñados con una inclinación ergonómica para un uso cómodo y seguro. Con tan sólo presionar el botón de la cámara, las imágenes pueden capturarse fácilmente y guardarse directamente en una unidad USB conectada a la parte posterior del mando.
3.

Equipado con autofoco y ajuste de altura motorizado, proporciona siempre una imagen nítida. Para mejorar la eficacia del flujo de trabajo y facilitar el manejo, los objetivos y la luz anular tienen una montura magnética.
1.

El sistema ofrece una excelente facilidad de uso con visualización en directo sin ningún retraso visible. Su cámara captura 60 fotogramas por segundo, todos mostrados en un monitor de resolución 4K, lo que garantiza inspecciones detalladas y rápidas.
2.

La computadora integrada permite ejecutar todas las funciones y aplicaciones de software directamente en el microscopio. Su tamaño compacto y el diseño todo en uno con la computadora integrada hacen que el Smartzoom 100 sea perfecto para puestos de trabajo con espacio limitado.
4.

El flexible y amplio FOV del objetivo, combinado con el zoom de 25x y la profundidad de trabajo de 370 mm, convierten al Smartzoom 100 en un microscopio versátil para inspeccionar detalles relevantes en piezas con una amplia gama de tamaños.

Es un moderno y compacto microscopio digital todo en uno para inspecciones ópticas.

Cliente de ZEISS en la nueva ZEISS Smartzoom 100
Vista frontal en primer plano de un dispositivo óptico cilíndrico de ZEISS con una lente negra rodeada por un anillo LED blanco y el logotipo de ZEISS en su cuerpo blanco.

La luz anular y los objetivos, equipados con una montura magnética, permiten una inspección eficaz y un manejo sencillo para cualquier usuario.

La luz anular proporciona una iluminación uniforme y brillante, minimizando las sombras y resaltando los detalles con claridad. Combinado con los objetivos magnéticos flexibles, que permiten rápidos ajustes de aumento, el sistema ofrece una calidad de imagen óptima para un análisis preciso de las piezas.

Esta combinación de iluminación de alta calidad y óptica flexible garantiza una inspección precisa, por lo que resulta especialmente fundamental en el control de calidad y la fabricación.

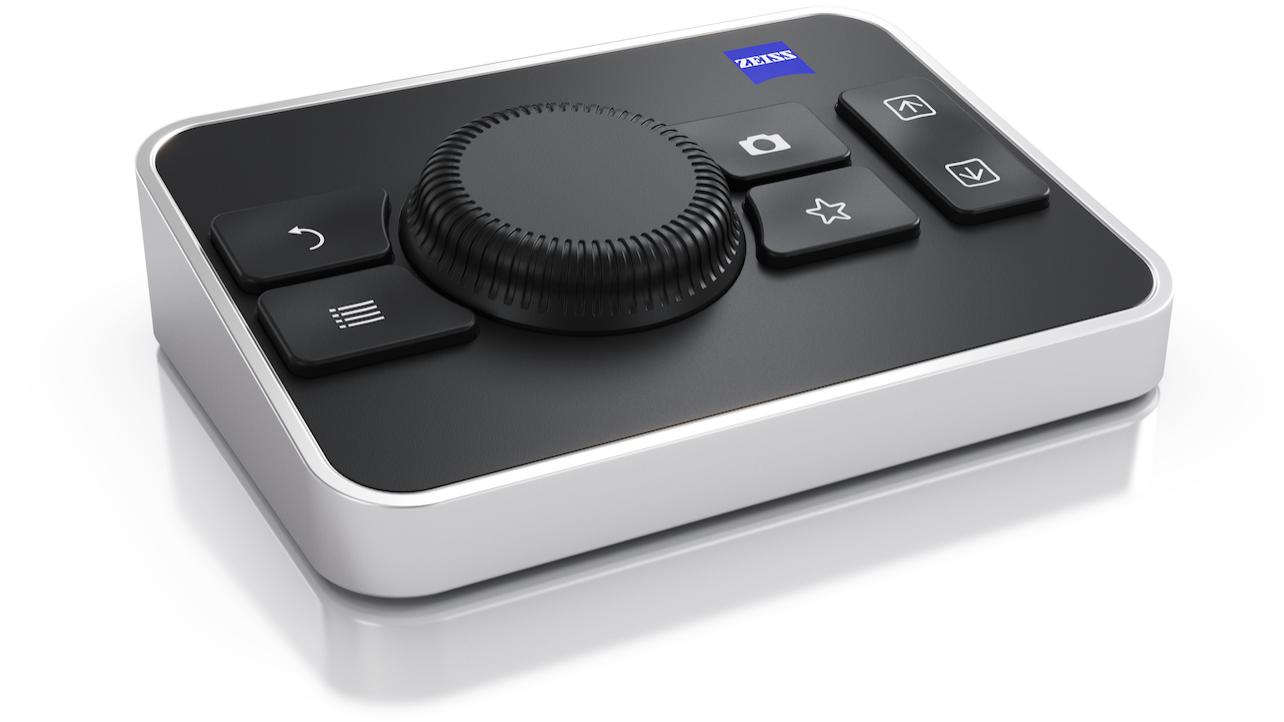

  • Panel de control compacto de ZEISS con un dial central, cinco botones de función y un elegante diseño en negro y plata.

    ZEISS Smartzoom 100 ofrece opciones de control versátiles, que incluyen un controlador, un teclado y un mouse y un interruptor de pedal opcional, lo que garantiza un funcionamiento flexible y cómodo durante las inspecciones.

    El controlador proporciona una navegación intuitiva a través del menú, permite cambiar entre AF/MF, acercar y alejar el zoom, ajustar la altura, acceder rápidamente a ajustes previos y favoritos y capturar imágenes.

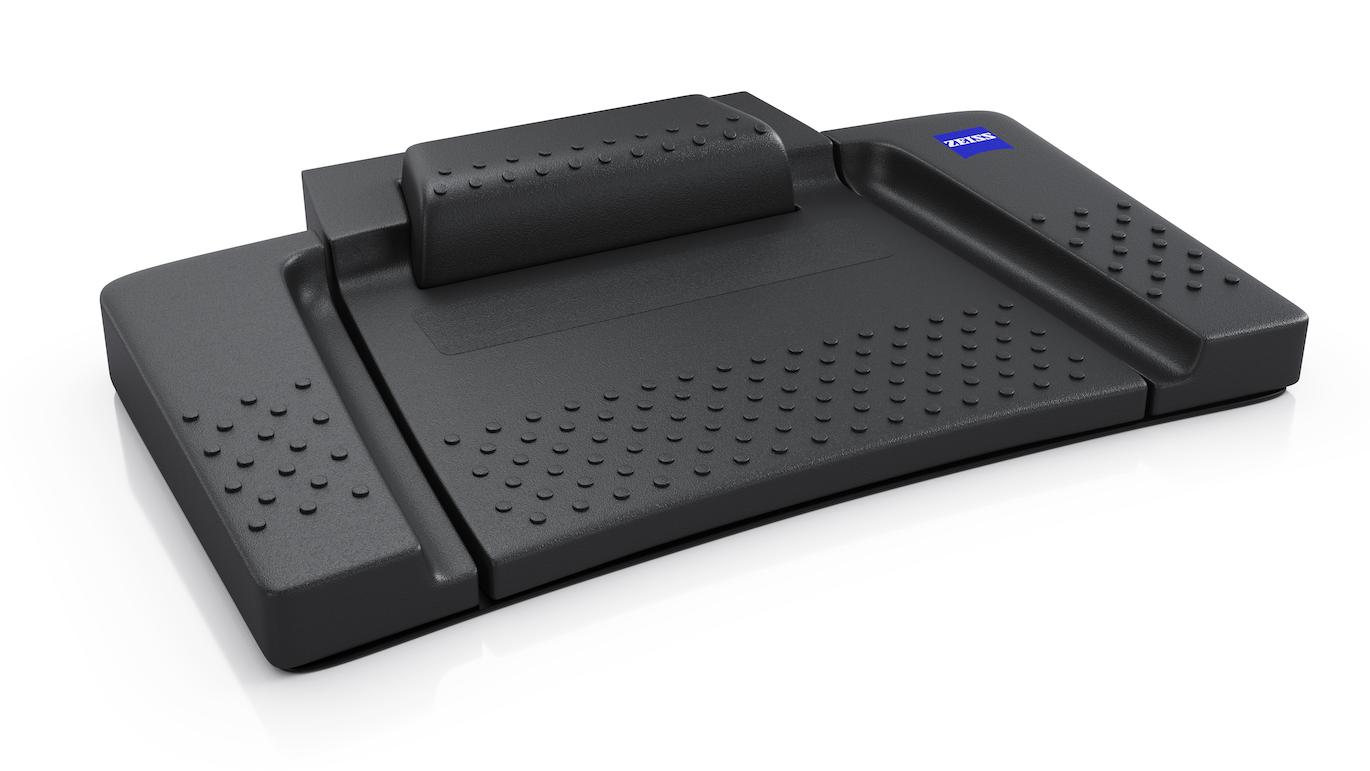

  • Reposapiés ergonómico negro con superficie texturizada y logotipo de ZEISS en la esquina superior derecha.

    ZEISS Smartzoom 100 ofrece opciones de control versátiles, que incluyen un controlador, un teclado y un mouse y un interruptor de pedal opcional, lo que garantiza un funcionamiento flexible y cómodo durante las inspecciones.

    El interruptor de pedal del microscopio digital permite el funcionamiento a manos libres, lo que permite a los usuarios controlar el aumento y otros ajustes sin esfuerzo mientras mantienen las manos en la pieza de trabajo para una mayor eficiencia y precisión.

ZEISS Smartzoom 100

Haga zoom. Compruébelo. Listo.

  • Contenido de terceros bloqueado

    El reproductor de vídeo se ha bloqueado de acuerdo con sus ajustes de cookies. Para cambiar los ajustes y reproducir el vídeo, haga clic en el botón de abajo y acepte el uso de tecnologías de rastreo «funcionales».

  • Contenido de terceros bloqueado

    El reproductor de vídeo se ha bloqueado de acuerdo con sus ajustes de cookies. Para cambiar los ajustes y reproducir el vídeo, haga clic en el botón de abajo y acepte el uso de tecnologías de rastreo «funcionales».
    El microscopio digital ZEISS Smartzoom 100 ofrece imágenes 4K en directo a 60 FPS con ajuste automático del enfoque. Con una altura de trabajo máx. de 330 mm, reducción de vibraciones y lentes magnéticas, destaca en la garantía de calidad, desde la inspección de entrada de mercancías hasta el uso en laboratorio. Sus controles flexibles y su diseño todo en uno hacen que esté listo para su uso inmediato, sin necesidad de configuración ni entrenamiento, lo que agiliza y facilita la inspección óptica.

La solución ofrece una plataforma potente y fácil de usar para la inspección y el análisis. Permite controlar fácilmente ajustes como el aumento, la iluminación y el enfoque para garantizar inspecciones precisas y eficaces.

ZEISS Smartzoom 100 y el software

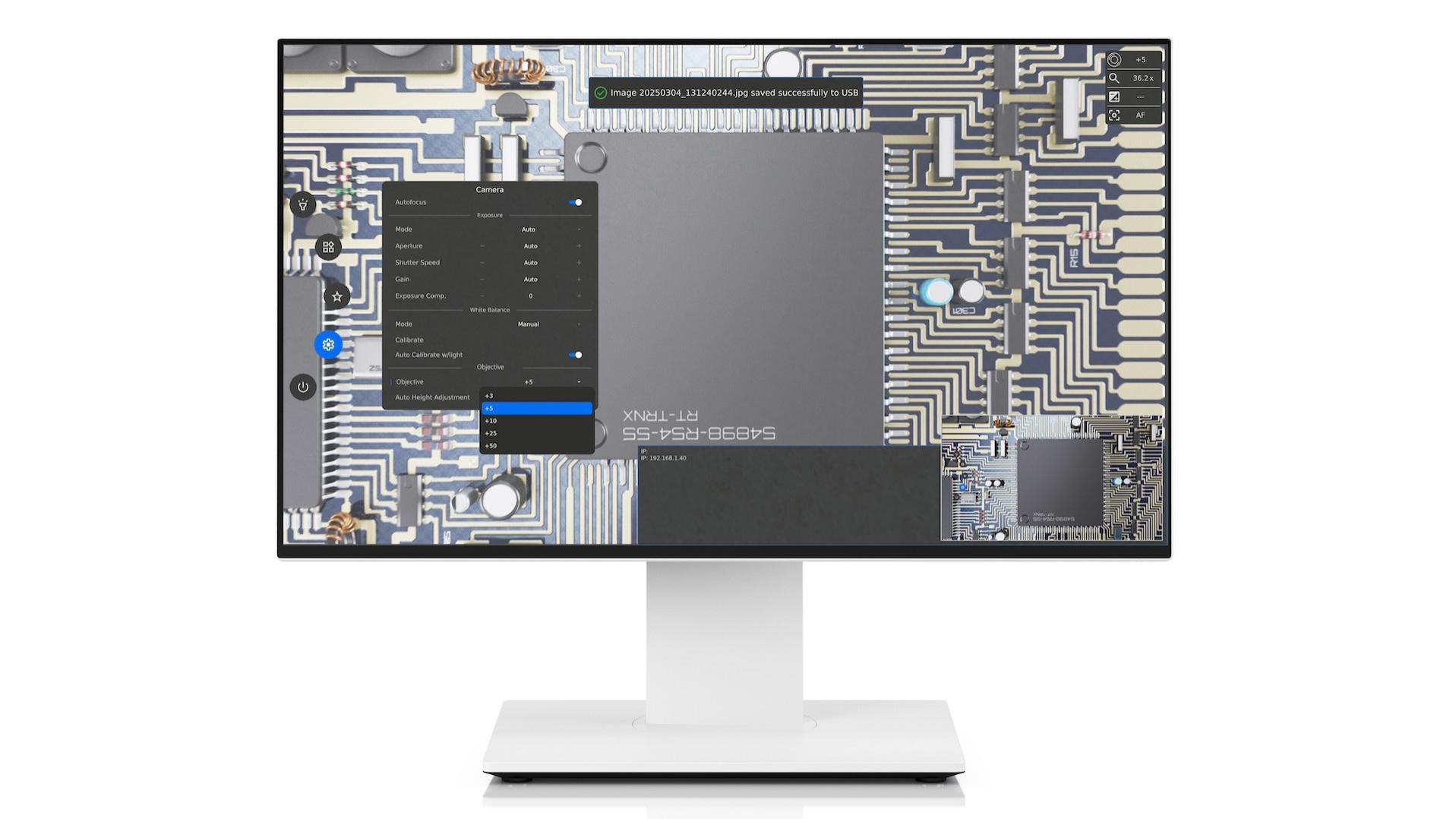

La pantalla del software que muestra los resultados de inspección del microscopio digital ZEISS Smartzoom 100.
4.

Siempre se muestra la imagen en directo del microscopio.
5.

El Menú del microscopio tiene acceso a ajustes, funciones y software. Permite ajustar rápidamente la luz, la potencia, la configuración, las aplicaciones y los accesos directos favoritos.
3.

Al capturar imágenes, aparece una vista previa de la imagen capturada en la esquina inferior derecha.
2.

Los principales ajustes del microscopio están siempre visibles en la esquina superior derecha de la imagen en directo (objetivo en uso, nivel de aumento, modo de exposición y modo de enfoque).
1.

El software de fácil manejo contiene el software básico para controlar el microscopio, junto con aplicaciones de software opcionales diseñadas para satisfacer las necesidades de aplicaciones específicas. Personalice su Smartzoom 100 con las aplicaciones más adecuadas para sus procesos y tareas.
Dos profesionales trabajan juntos en un moderno laboratorio, analizando datos en un gran monitor conectado a ZEISS Smartzoom 100.

Los clientes de ZEISS confirman que la nueva solución mejora la colaboración al facilitar la comprobación y visualización colaborativas de las piezas inspeccionadas.

Especificaciones técnicas

Dimensiones y peso

Altura:

390 mm - 635 mm (15,35″-25″)

Anchura:

320 mm (12,60″)

Profundidad:

325 mm (12,80″)

Profundidad de trabajo:

370 mm (14,57″)

Peso:

10,8 kg (23,81 lb)

Especificaciones de la cámara

Resolución de la cámara:

4K (3840x2160), 8,5 MP a 60/50/30 Hz

Frecuencia de imagen:

60 fotogramas por segundo

Zoom óptico:

25x

Salida de vídeo:

HDMI

Relación de aspecto:

16:9

Objetivo

Rango de aumentos

Distancia de trabajo libre

Campo de visión

+3

1.6x - 40x

330 mm (12,99″)

16 mm - 353 mm (0,63″ - 13,90″)

+5

2.8x - 66x

200 mm (7,87″)

9,5 mm - 210 mm (0,37″ - 8,27″)

+10

5.4x - 130x

78 mm (3,07″)

4.8 mm - 86 mm (0,19″ - 3,39″)

+25

13.2x - 328x

34 mm (1,34″)

1,9 mm - 3,5 mm (0,07″ - 0,14″)
  • Una persona examina una placa de circuito impreso delante de un dispositivo de inspección de ZEISS y un monitor que muestra una imagen ampliada de los componentes electrónicos.
  • Una persona manipula un portaobjetos de microscopio junto a un monitor y equipos de laboratorio de ZEISS en un espacio de trabajo limpio.
  • Una persona sostiene una pieza impresa en 3D sobre una superficie negra junto a un dispositivo de ZEISS y un monitor que muestra una estructura del material ampliada.
  • Una persona coloca un componente mecánico en una placa base perforada junto a un dispositivo de ZEISS y un monitor de computadora que muestra una interfaz de medición.
  • Una persona maneja un ZEISS Smartzoom 100 para inspeccionar un pequeño componente mecánico en una superficie de trabajo perforada junto a un monitor que muestra datos de análisis.
  • Una persona examina una placa de circuito impreso delante de ZEISS Smartzoom 100 y un monitor que muestra una imagen ampliada de componentes electrónicos.
  • Una persona manipula un portaobjetos de microscopio junto a un monitor y ZEISS Smartzoom 100 en un espacio de trabajo limpio.
  • Una persona sostiene una pieza impresa en 3D sobre una superficie negra junto a un dispositivo de ZEISS y un monitor que muestra una estructura del material ampliada.
  • Una persona coloca un componente mecánico en una placa base perforada junto a un dispositivo de ZEISS y un monitor de computadora que muestra una interfaz de medición.
  • Una persona maneja un ZEISS Smartzoom 100 para inspeccionar un pequeño componente mecánico en una superficie de trabajo perforada junto a un monitor que muestra datos de análisis.

ZEISS Smartzoom 100

Ejemplos de aplicación

ZEISS Smartzoom 100 se utiliza en diversos campos que requieren una inspección óptica y documentación precisas, entre ellos:

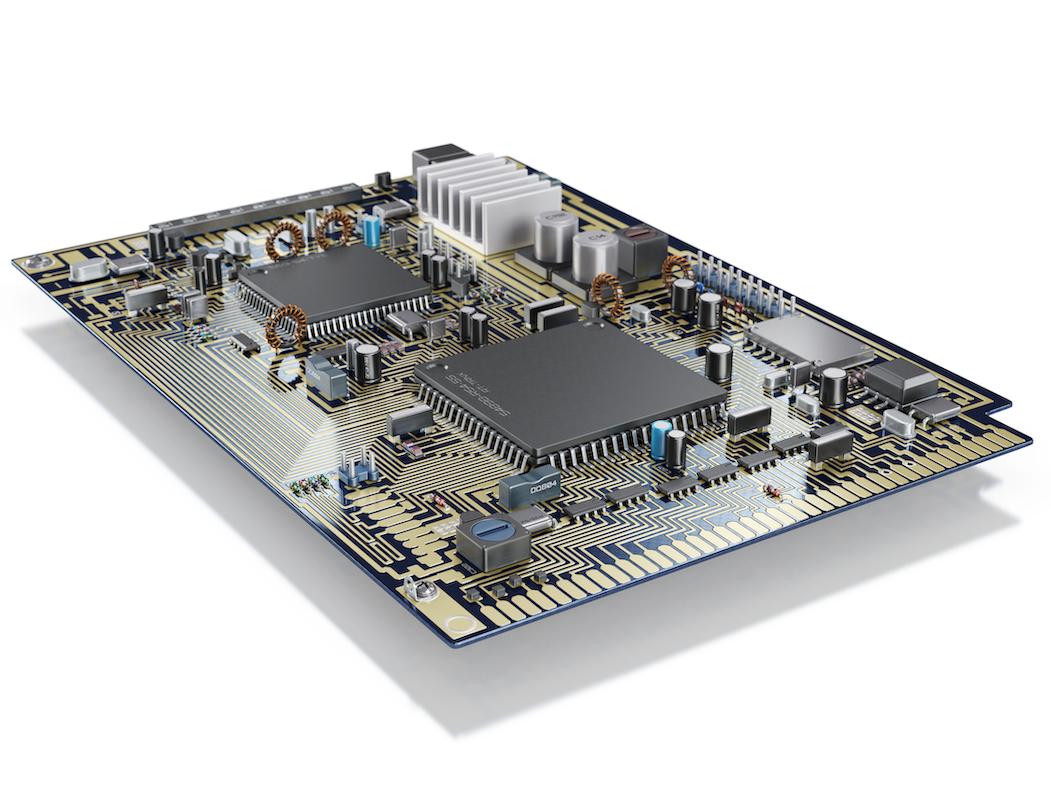

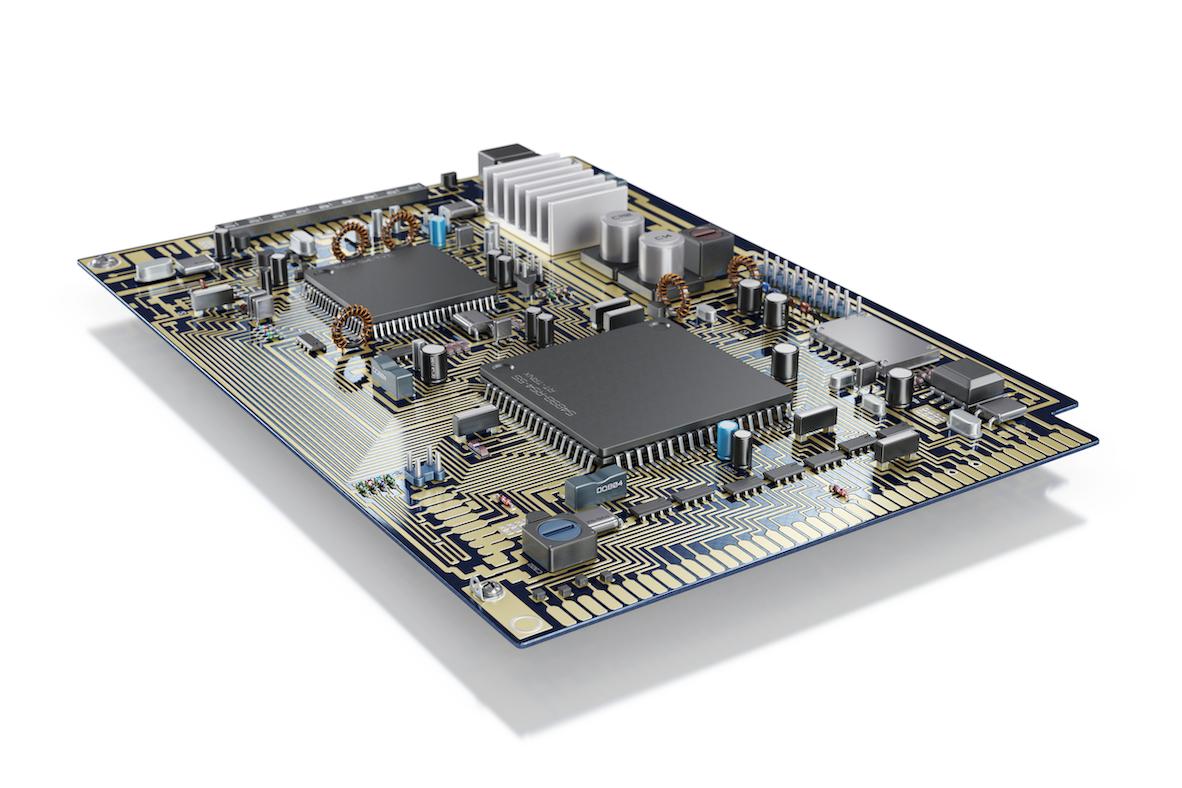

Electrónica: Inspección y comprobación de fallos de placas de circuito impreso (PCB) y dispositivos montados en superficie (SMD).

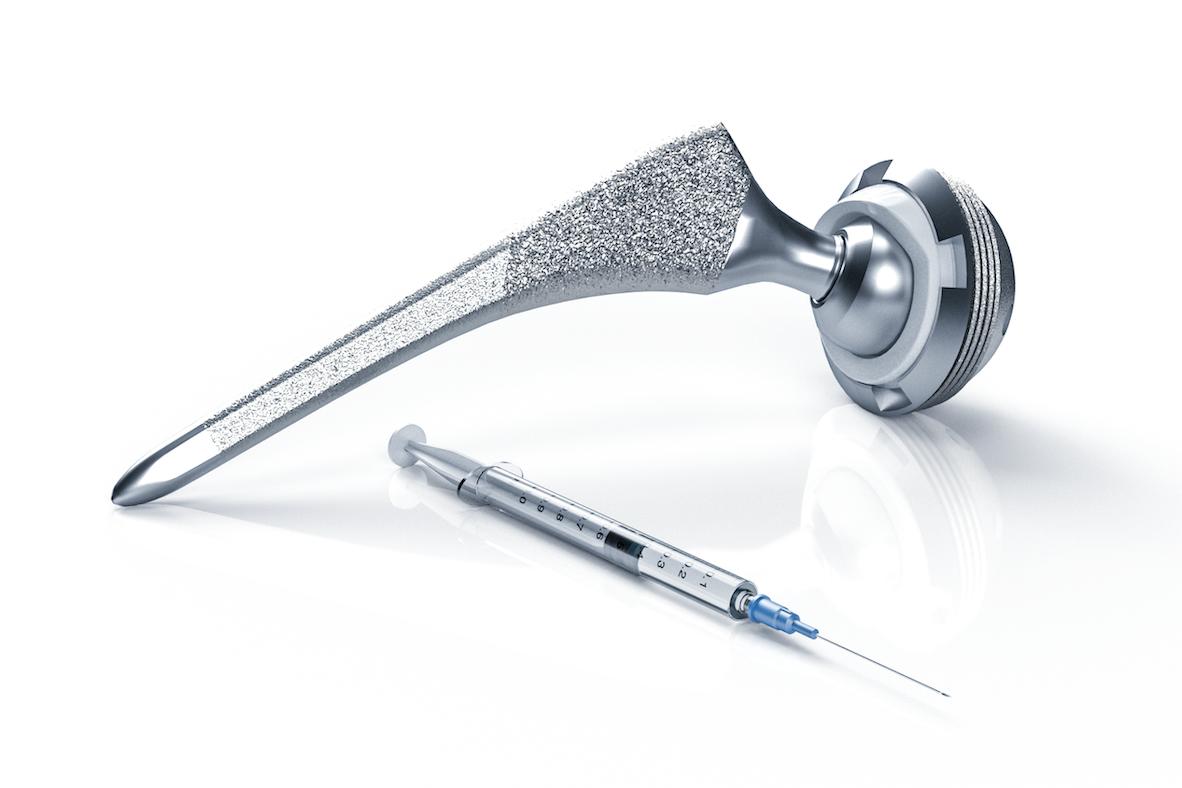

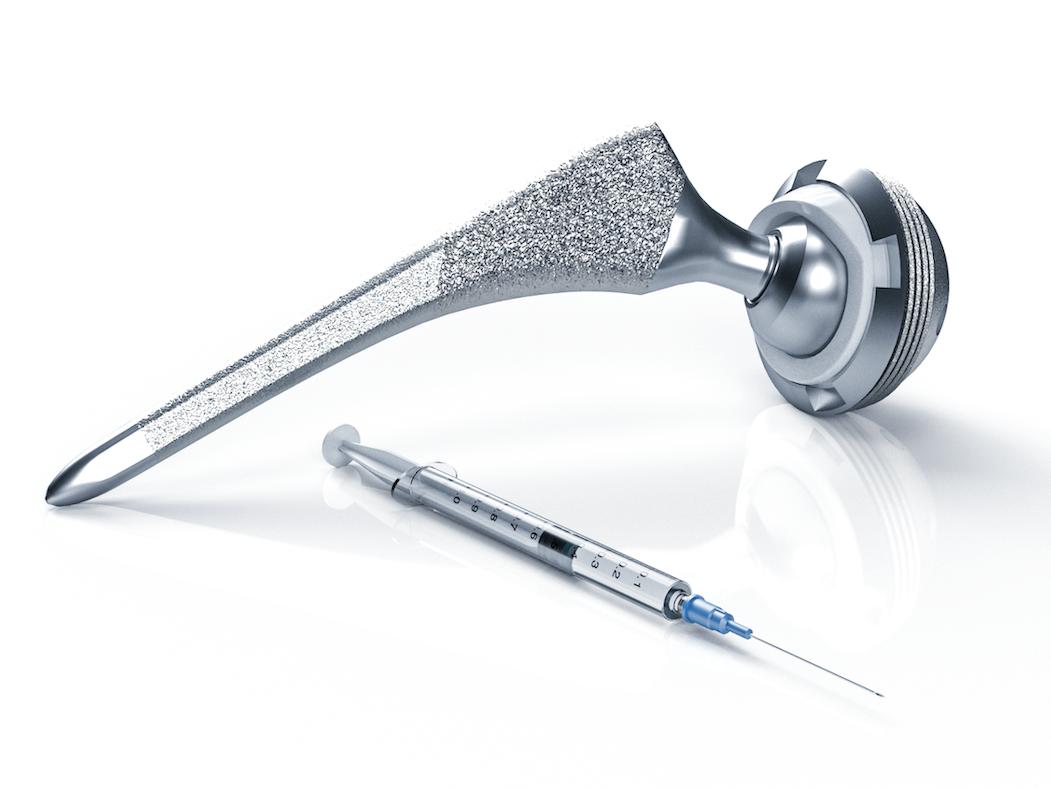

Dispositivos médicos: Inspección y comprobación de fallos de implantes, jeringuillas, componentes ortopédicos y otras piezas.
Aeroespacial: Inspección de los álabes y las piezas mecánicas del compresor.

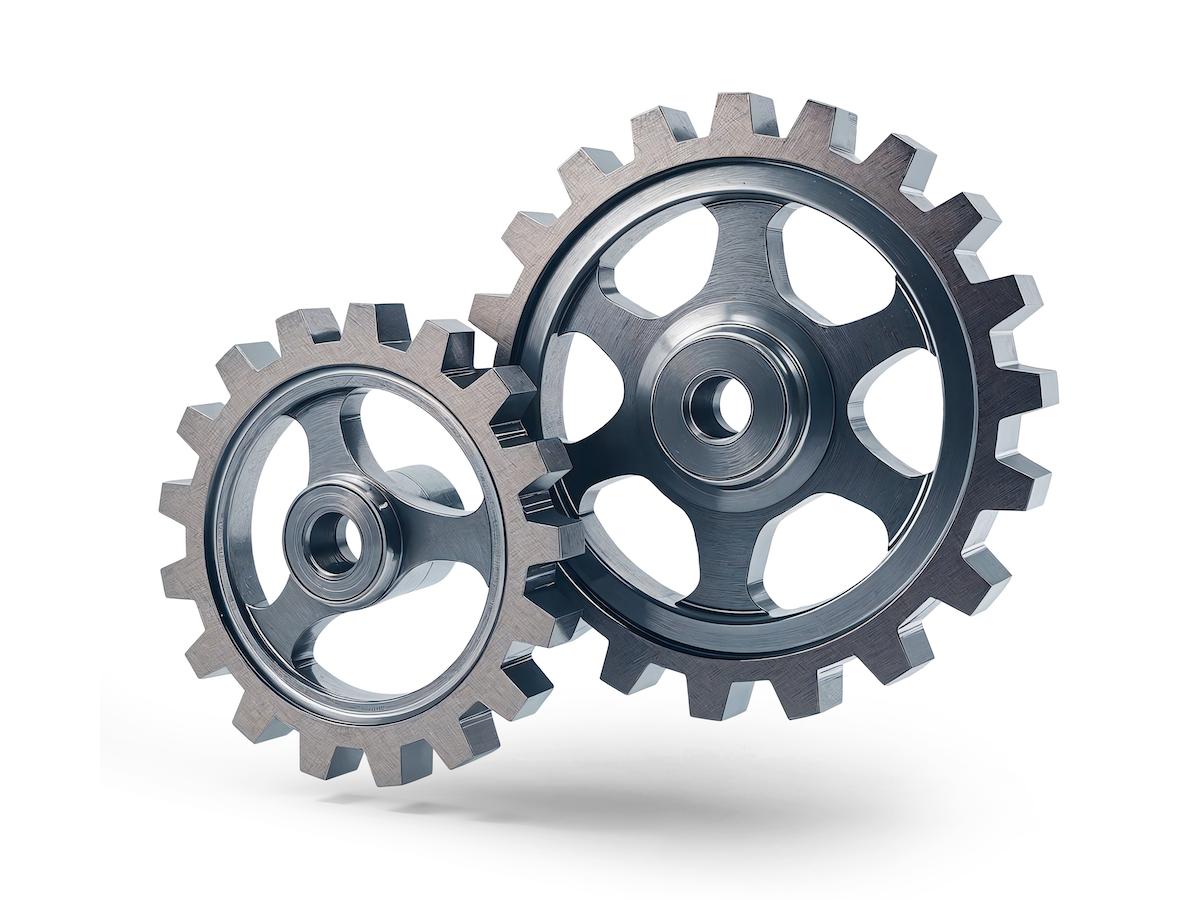

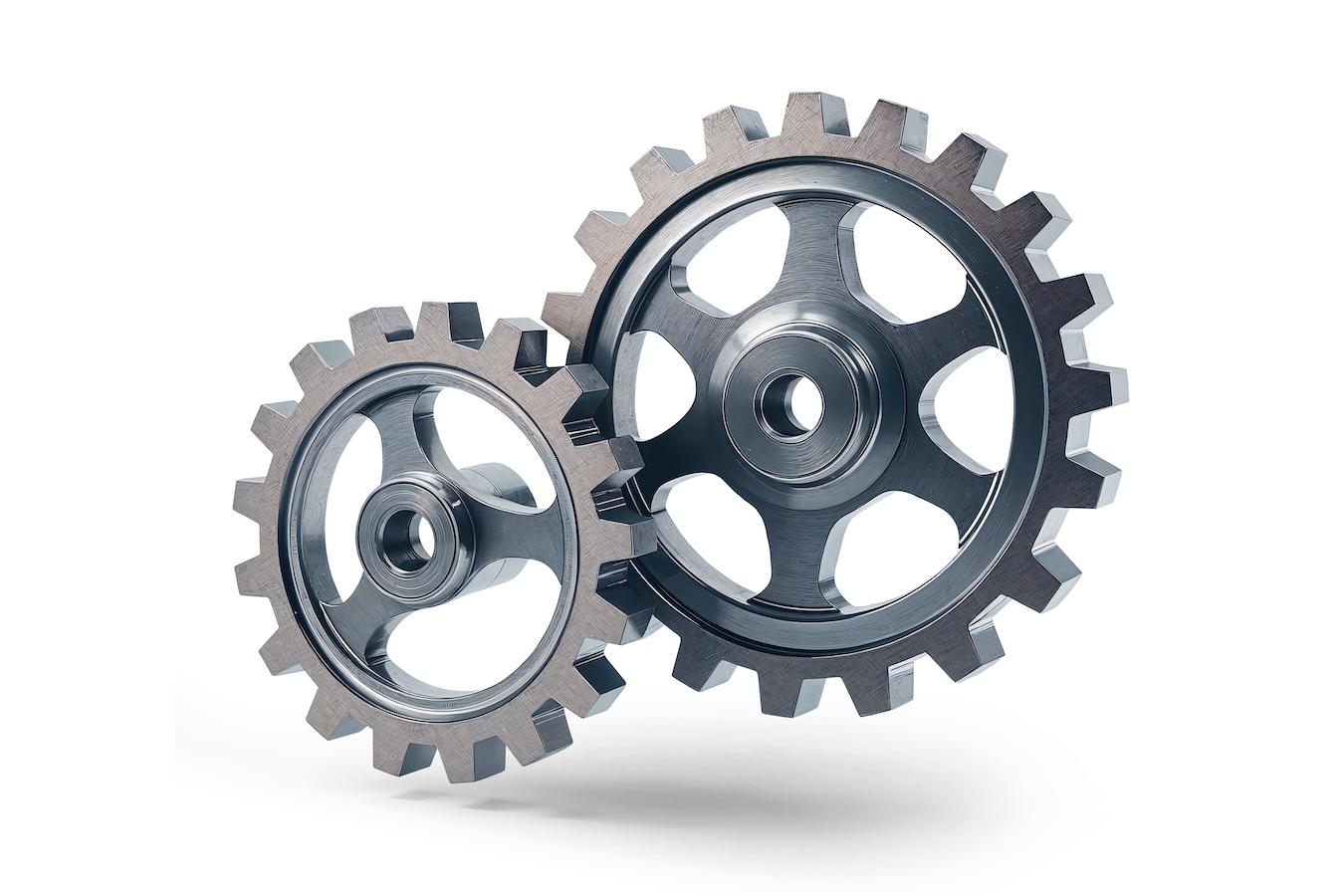

Automotriz: Inspección de engranajes, juntas y piezas mecánicas.
Productos farmacéuticos: Inspección de comprimidos, cápsulas y envases.
Fabricación de precisión: Garantizar la precisión de los componentes.
Envasado: Comprobación de la calidad del producto y de la integridad del envase.
I+D: Análisis científico de materiales y microestructuras.
