Servicios de medición de engranes

Soporte profesional para sus tareas de medición

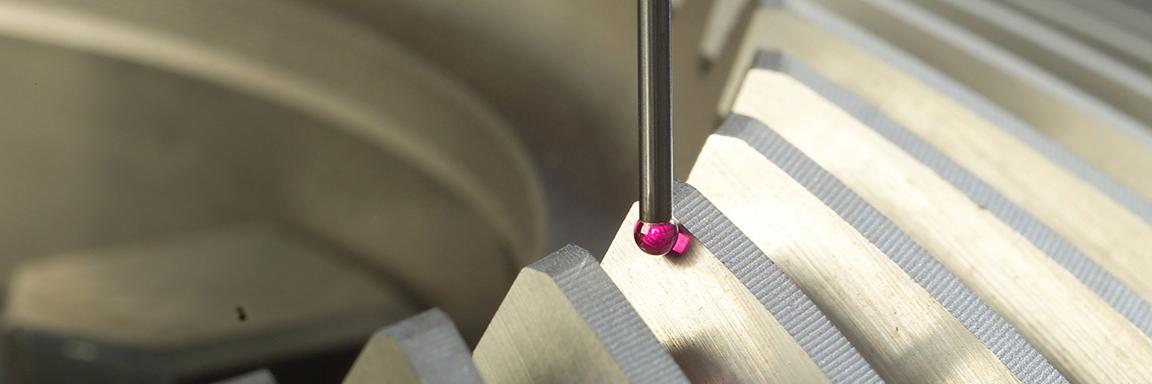

Gracias a nuestra experiencia de décadas en tecnología de engranes, le ofrecemos soporte profesional para sus tareas de medición y encontraremos el procedimiento de medición adecuado para cada una de sus aplicaciones. La solución de medición se basa en cada aplicación. Puede tratarse de una medición con o sin mesa giratoria y sistema de palpador en estrella, o de una medición horizontal con sistema de palpador en abanico.

Amplio rango de medición

Las máquinas de medición por coordenadas ZEISS y el software ZEISS GEAR PRO le permiten medir y analizar de acuerdo con las normas todos los tipos de engranes habituales hasta un diámetro exterior de tres metros y un peso de 16 toneladas.

Más información

Según las normas

El análisis de medición de los engranes cumple con normas nacionales e internacionales, como DIN, ISO, AGMA y JIS, o tolerancias definidas por el usuario.

Comparaciones nominales/reales

Cuando se nos proporciona un modelo CAD, también podemos utilizar los tomógrafos computarizados ZEISS METROTOM para generar una comparación nominal/real de engranes fabricados en plástico, además de los diagramas estándar.

Más información

Medidas del engrane

Campos de aplicación

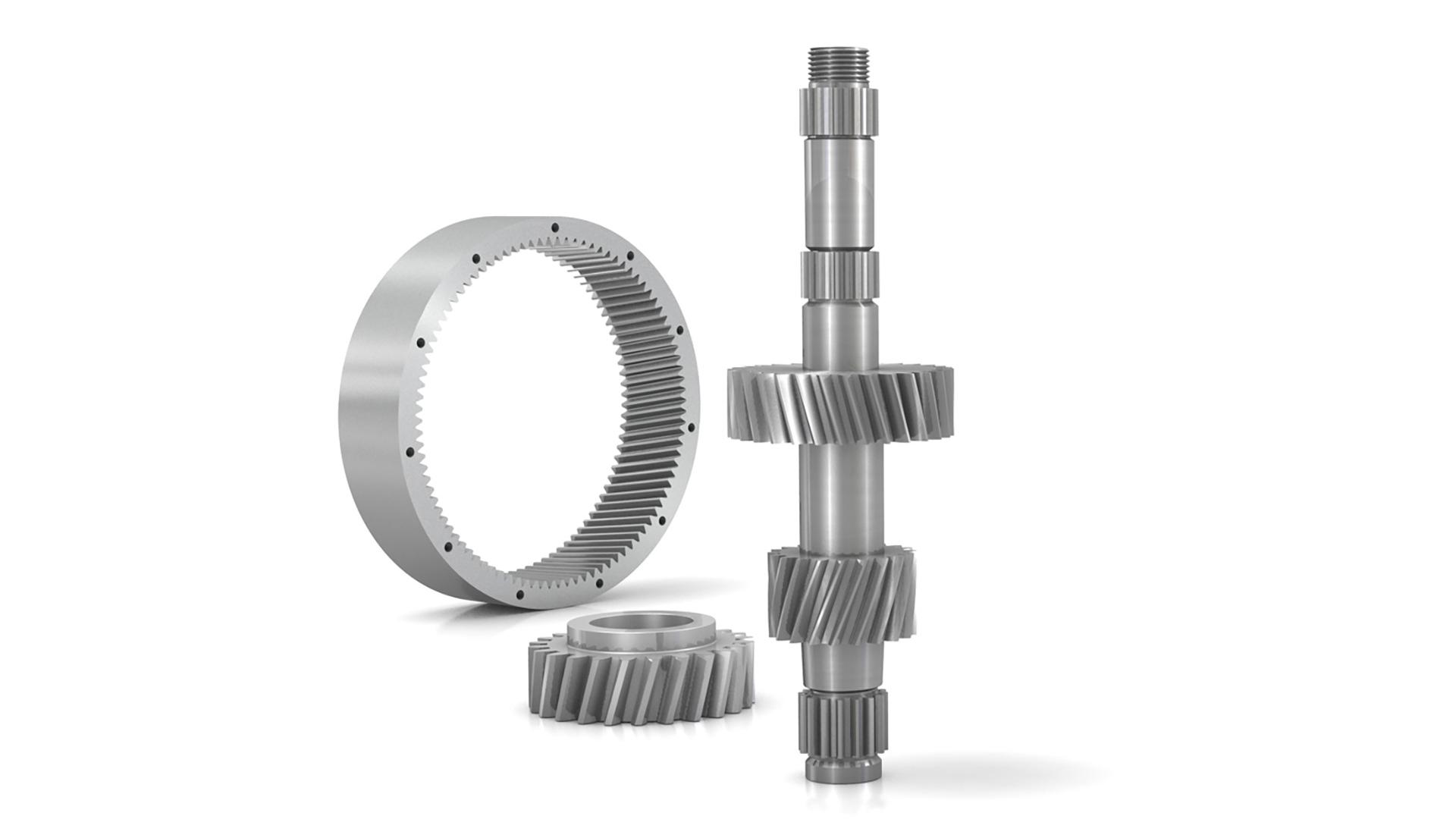

Engrane cilíndrico

Pueden medirse engranes evolventes y estrías, así como estrías con perfiles lineales. No importa si se trata de un engranaje externo o interno, recto o helicoidal. También pueden analizarse formas especiales, como engranajes con corrección cónica o beveloides, así como estrías de chaveta paralela o estrías dentadas. ZEISS GEAR PRO involute también es compatible con el formato común del sector GDE (Gear Data Exchange).

Protocolo de involución GEAR PRO de ZEISS

Engranaje cónico recto y en espiral

Se distingue entre engranajes cónicos espirales y rectos. También pueden medirse todas las variantes, como piñones, corona dentada y troqueles. Los datos nominales pueden generarse en formatos típicos de la industria, como Gleason (GAGE) o Klingenberg (KIMOS), o pueden importarse de un modelo CAD. Si no hay datos nominales, también se puede aplicar el método de engranaje maestro (o digitalización).

Protocolo de biselado ZEISS GEAR PRO

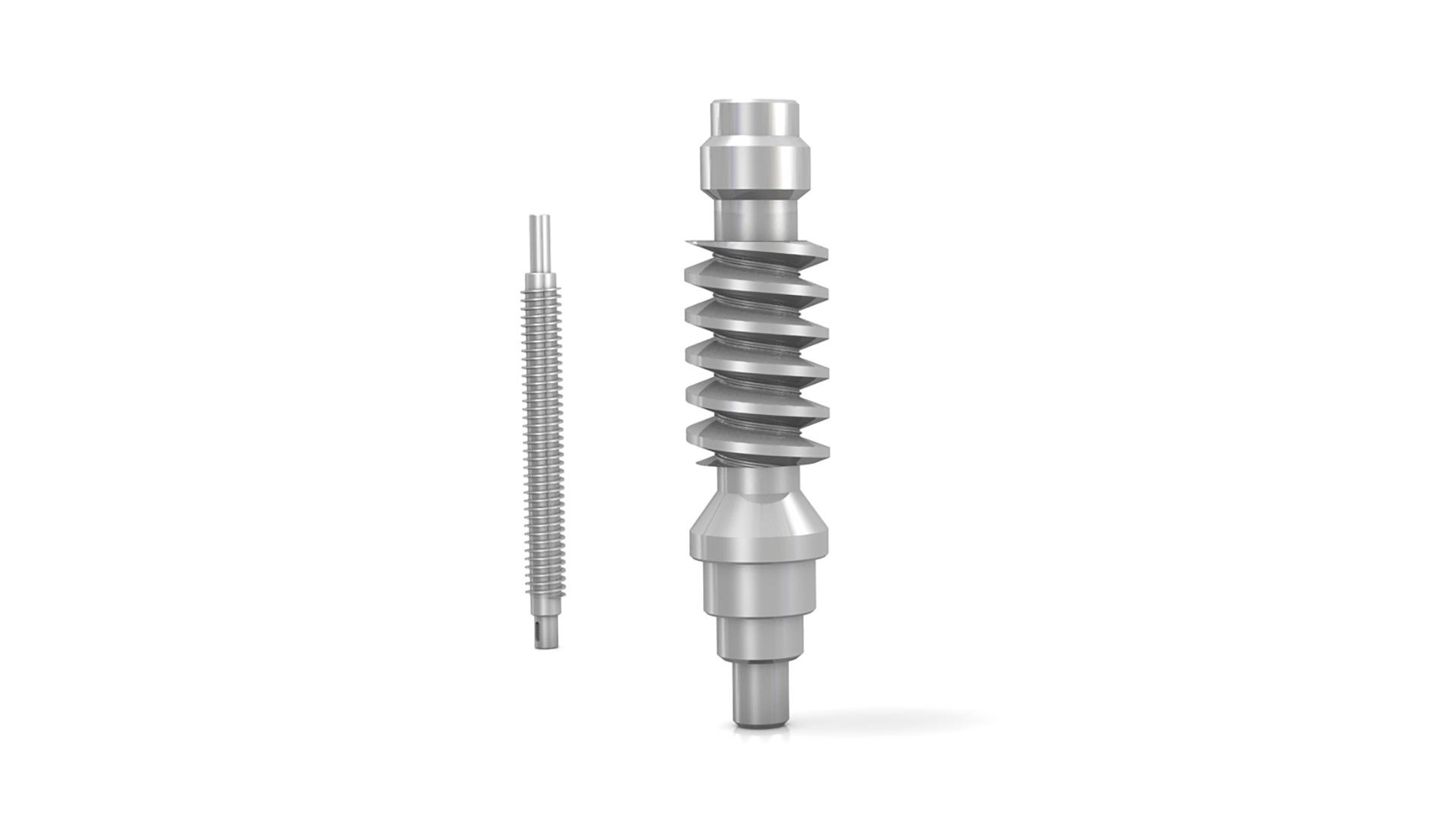

Gusano

Todos los perfiles típicos de los gusanos, como ZI, ZA, ZN y ZK, pueden medirse y analizarse de acuerdo con las normas.

Protocolo de gusano ZEISS GEAR PRO

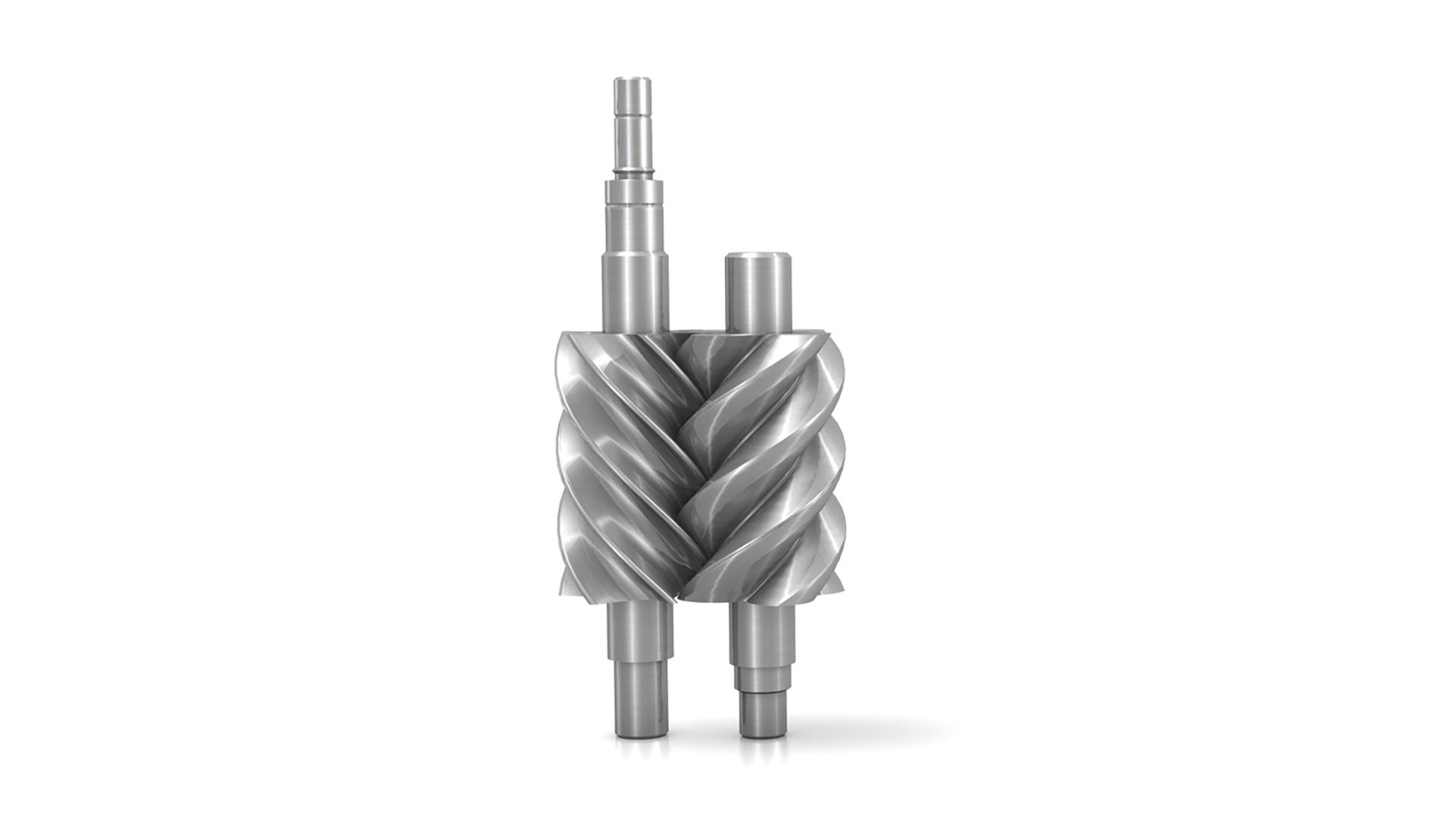

Rotor

Para la medición de rotores (compresores de tornillo), se admiten rotores macho (rotor primario), hembra (rotor auxiliar) y rectos. Los datos nominales para la medición pueden facilitarse como una sección transversal de perfil o como un modelo CAD.

Protocolo del rotor GEAR PRO de ZEISS

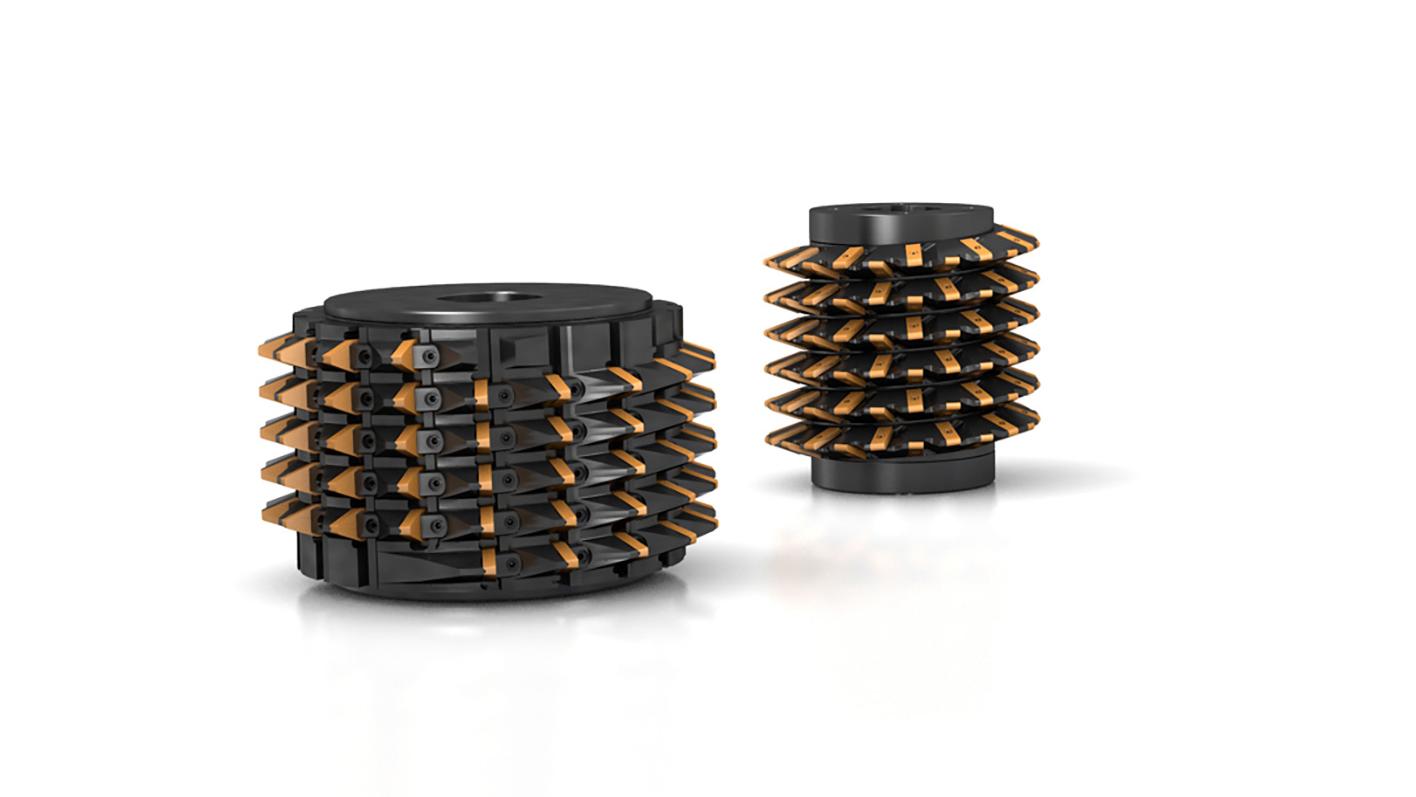

Placa

Pueden medirse fresas madre de rosca simple y múltiple para la manufactura de engranajes evolventes. Se admiten placas de perfil completo y placas de bloque, así como placas con placas giratorias. También pueden medirse fresas madre con geometrías de corte tangencial.
