Platos adaptadores originales de ZEISS
Pleno rendimiento garantizado
Una CMM de ZEISS es un sistema de alta precisión. Todos los componentes están perfectamente diseñados para encajar y funcionar juntos. El plato adaptador es una interfaz esencial en su configuración de medición, ya que conecta el sistema de palpadores.
Platos adaptadores originales para CMM de ZEISS
Una CMM de ZEISS es un sistema de alta precisión. Todos los componentes están perfectamente diseñados para encajar y funcionar juntos. El plato adaptador es una interfaz esencial en su configuración de medición, ya que conecta el sistema de palpadores. Para garantizar que su CMM selecciona el plato adaptador correcto para cada pieza de trabajo, los platos adaptadores originales de ZEISS están equipadas con un chip de identificación que es reconocido por su CMM.
Sólo los platos adaptadores certificados de ZEISS liberan todo el potencial de su CMM de ZEISS. Su alta calidad se controla de acuerdo con estrictas normas de ensayo para ofrecer una mejor calidad de los resultados de medición, una mayor productividad y una mayor estabilidad del sistema. Con el original, la fiabilidad de la medición está garantizada.
Resumen de las ventajas
Platos adaptadores superiores: las originales de ZEISS
Prevención de errores de funcionamiento y mediciones incorrectas

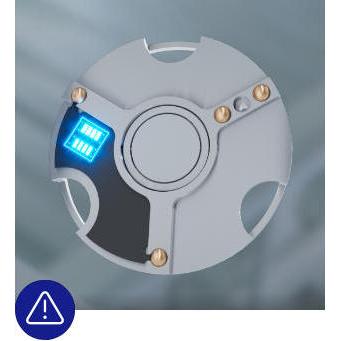

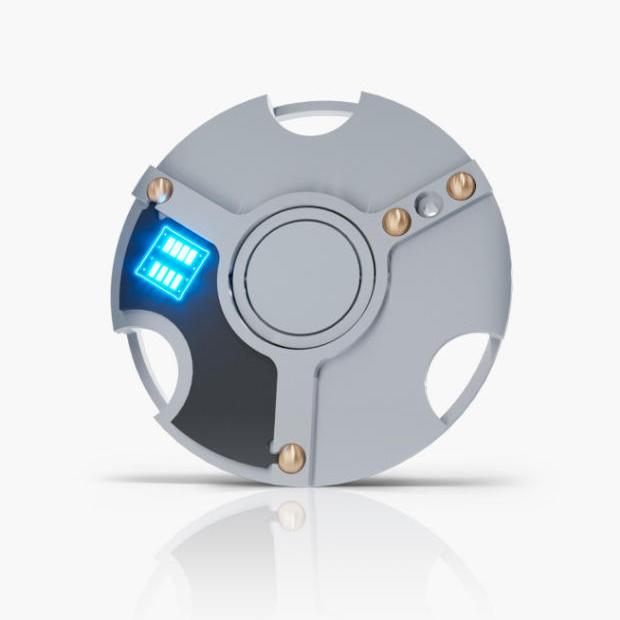

Los platos adaptadores de ZEISS identifican los sistemas de palpadores en el software mediante un chip de identificación. Esta tecnología evita errores de funcionamiento y mediciones incorrectas. Otra ventaja del original: En la pantalla del panel de control encontrará más información, como la medición de la presión o el ángulo del sistema de palpador activo.
Reducción del tiempo de medición

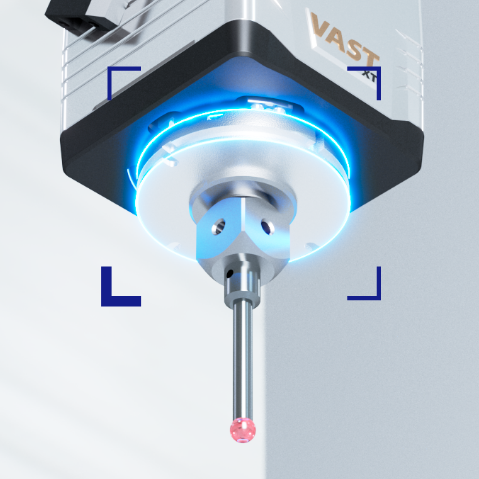

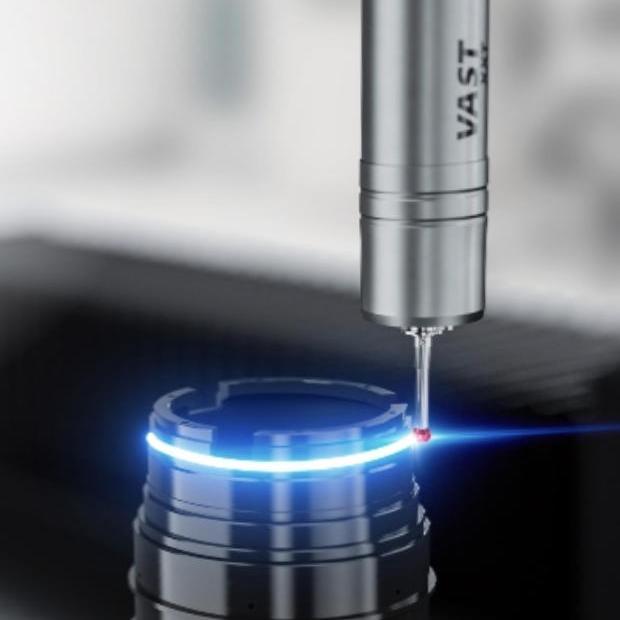

La función «Fly Scan» de los platos adaptadores originales de ZEISS permite al palpador escanear suavemente contornos interrumpidos sin detenerse. De este modo se reducen considerablemente los tiempos de programación y medición. Dependiendo de la pieza, este procedimiento puede ahorrar hasta un 70 % de tiempo de medición, por ejemplo, en mediciones del círculo de la punta engranajes.
Cambios de palpador más rápidos

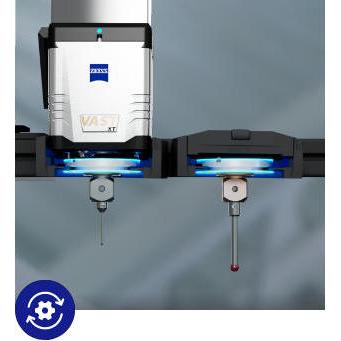

La función de software "Quick Change" acelera el intercambio de configuraciones de palpadores en un 50 %. El valor de esta función es más relevante cuando se miden piezas complejas que requieren varios cambios de palpador. Todas las funciones del kit VAST Performance sólo pueden utilizarse con platos adaptadores originales de ZEISS.
Transmisión de datos más robusta

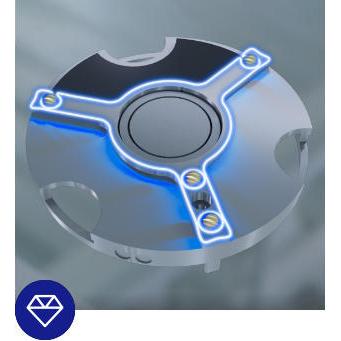

La refinada posición de apoyo de los platos adaptadores XXT conserva la estabilidad del sistema manteniendo el mismo alto nivel de precisión. Los puntos de contacto recubiertos de oro mejoran la conductividad eléctrica, garantizando una transmisión de datos más sólida. En general, la eficacia del equipo de CMM sólo se garantiza utilizando los platos adaptadores originales de ZEISS.
Los platos adaptadores ZEISS aceleran las mediciones
Siete consejos para un proceso de medición más rápido
Tipos de platos adaptadores
Platos adaptadores originales de ZEISS - La placa adaptadora perfecta para su sistema de medición

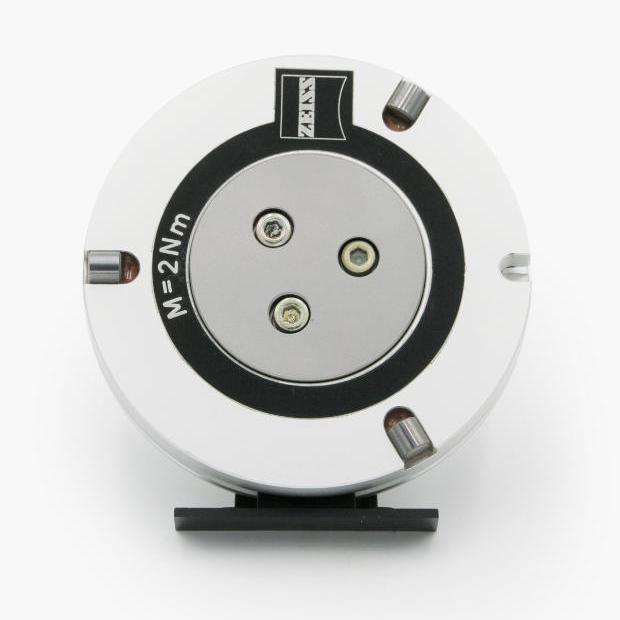

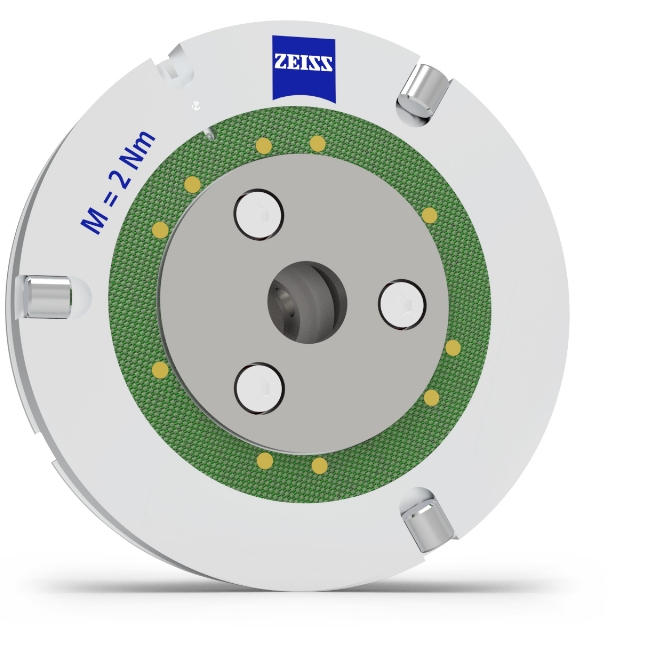

ZEISS VAST

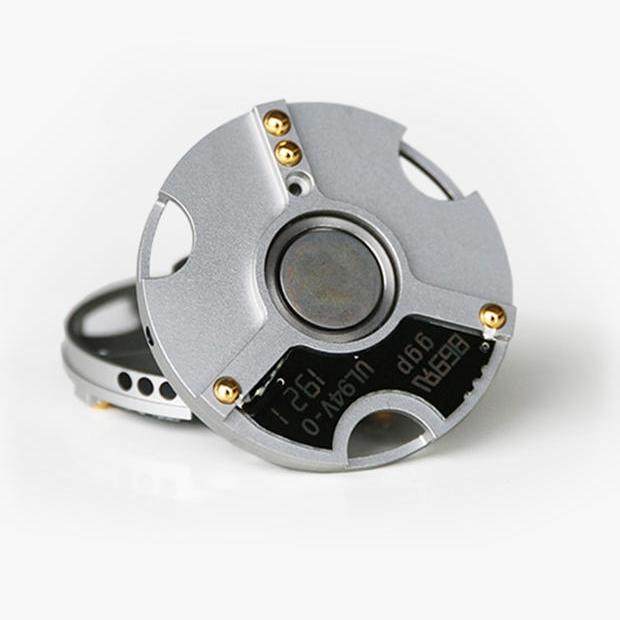

Los platos adaptadores ZEISS VAST son compatibles con los sensores ZEISS VAST Gold y ZEISS VAST XT Gold. ZEISS VAST Gold es el sensor ideal para la exploración táctil y las mediciones de punto único con palpadores largos. Pueden manejar palpadores con una longitud de hasta 800 milímetros y un peso de hasta 800 gramos. Este sensor se caracteriza por sus altas velocidades de exploración.

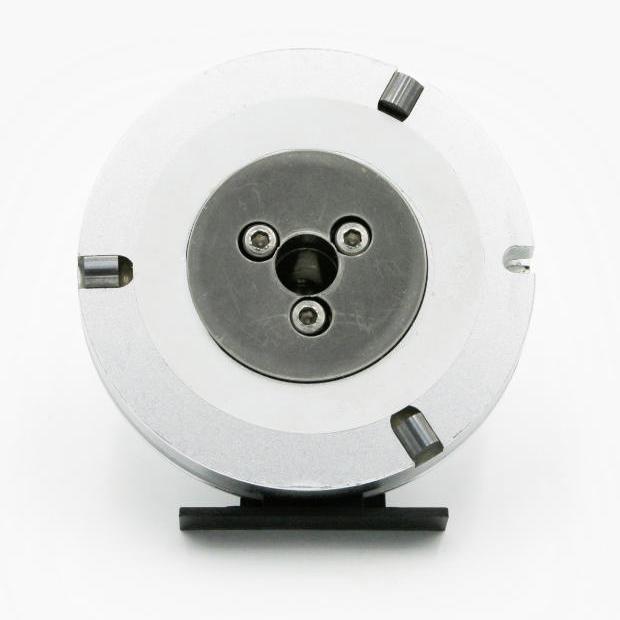

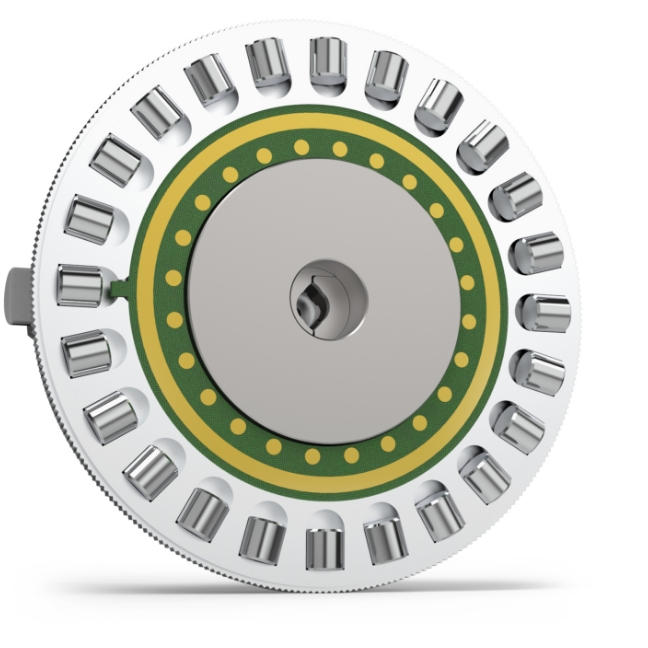

ZEISS VAST XTR
Los platos adaptadores ZEISS VAST XTR son la elección correcta para los sensores ZEISS VAST XTR Gold. Este tipo de sensor tiene un eje de rotación integrado, lo que significa que el palpador está alineado en la dirección de la característica que se va a medir.

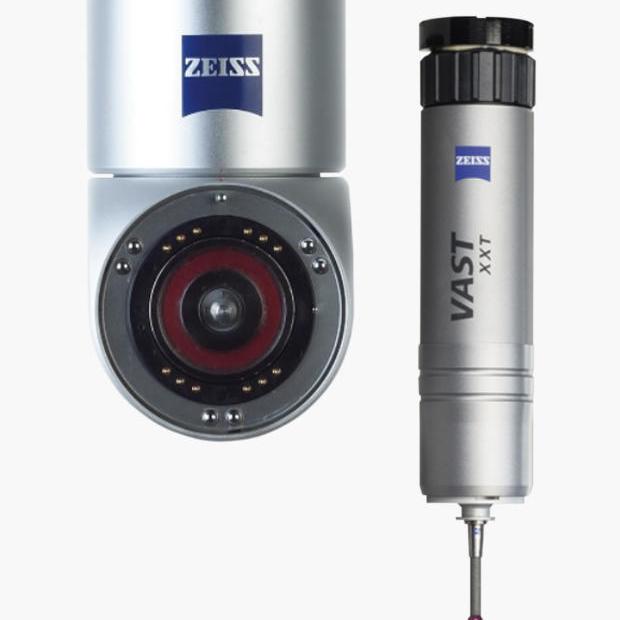

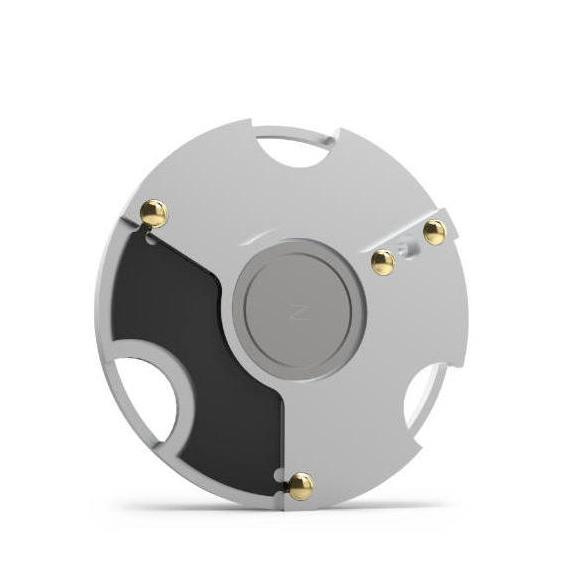

ZEISS VAST XXT
Estos platos adaptadores son compatibles con los sensores ZEISS VAST XXT. Este sensor permite un escaneado de alta precisión en la articulación de giro/rotación ZEISS RDS. El refinado punto de apoyo de los platos adaptadores XXT garantiza la estabilidad del sistema y un alto grado de precisión. Los puntos de contacto chapados en oro mejoran la conductividad eléctrica para una transmisión de datos más robusta.
Preguntas frecuentes sobre las placas adaptadoras
-

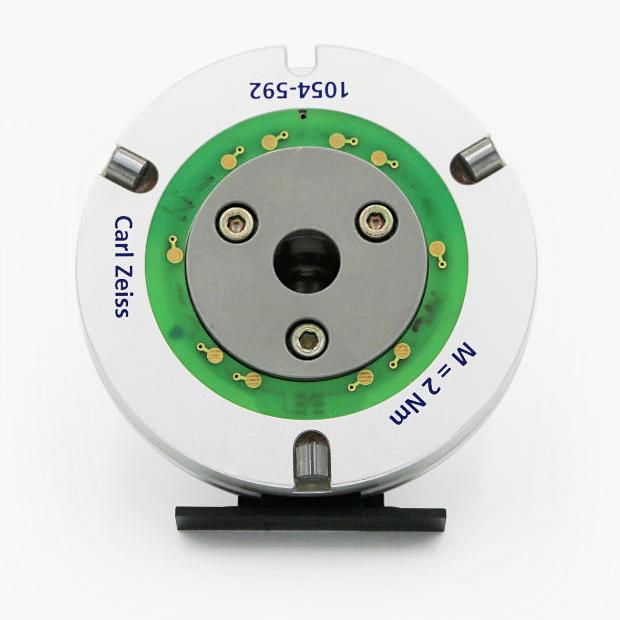

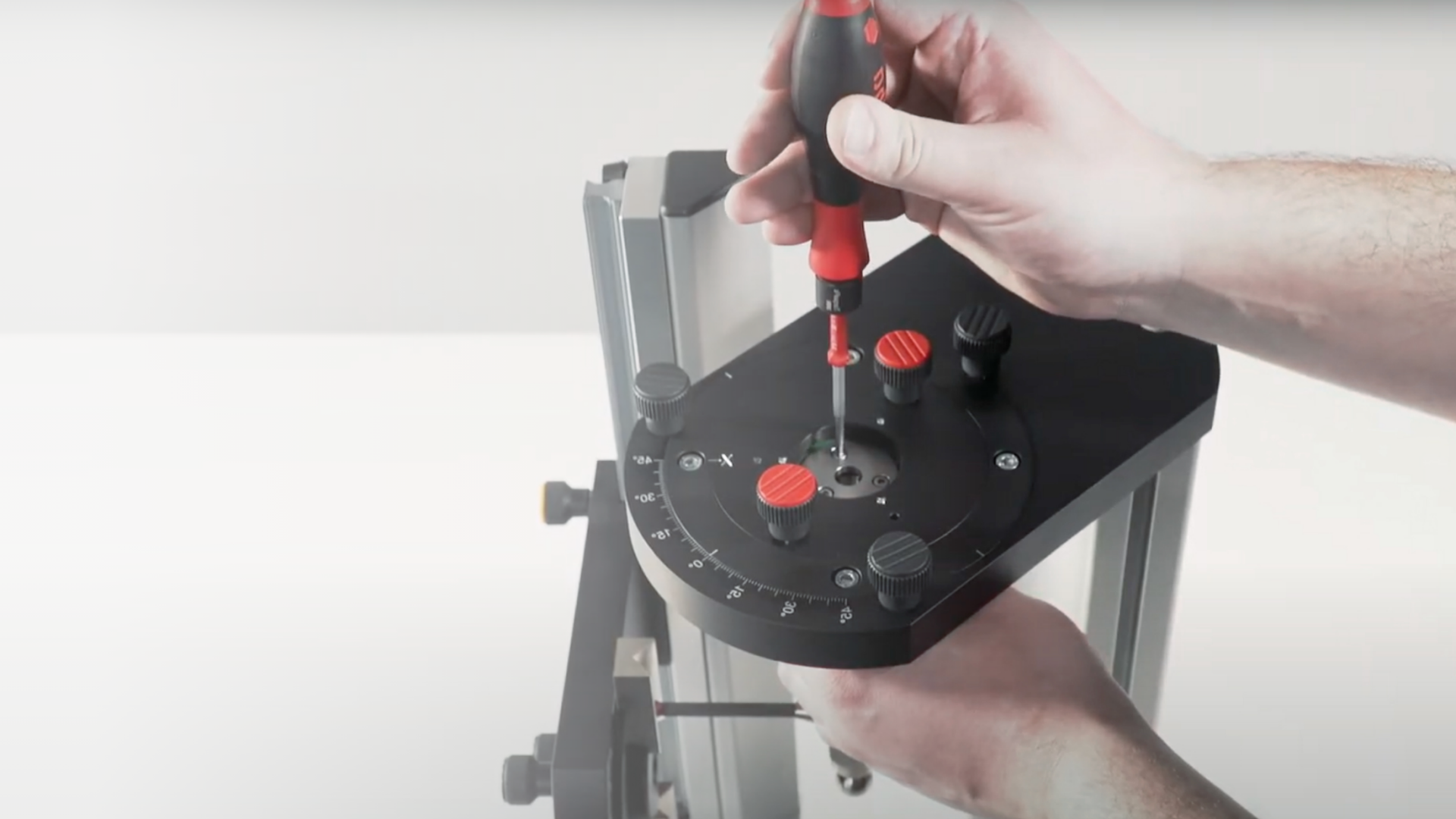

El par de apriete de los platos adaptadores es muy crítico y debe mantenerse. Si los tornillos se aprietan con un par de apriete menor, existe el riesgo de que el sistema de palpadores quede inclinado, lo que puede provocar errores de medición debidos a la palpación del eje. Si los tornillos se aprietan demasiado, el cuerpo de aluminio del plato adaptador se deformará y ya no podrá ser recogido por el cabezal correctamente y los valores medidos no podrán transferirse de forma reproducible.
-
Las esferas doradas se han implementado para garantizar una transmisión de datos más estable. El revestimiento de oro transmite los datos electrónicos mucho mejor que la esfera de acero puro conocida en realizaciones anteriores. Estos recubrimientos de oro también son conocidos en el campo del audio, donde los conectores también están recubiertos de oro. Especialmente en las CMM que se encuentran en un entorno con aceite y polvo en la producción, estas esferas doradas permiten obtener resultados considerablemente mejores.
-

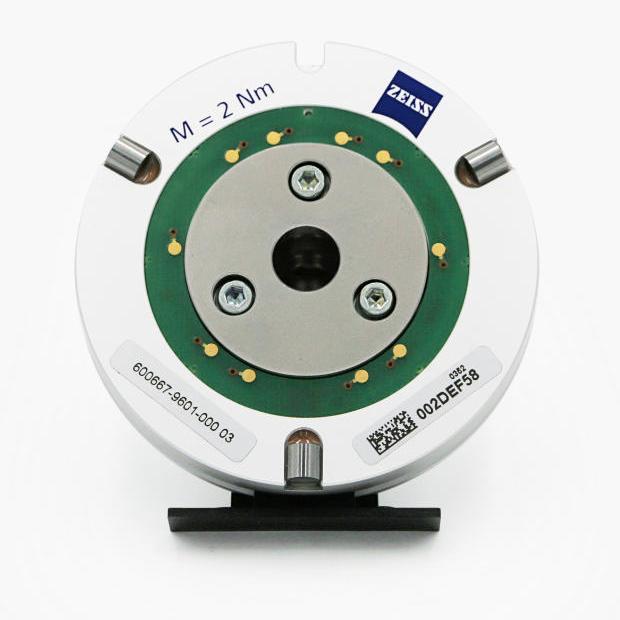

Desde la introducción de la sonda VAST XT, es técnicamente posible identificar sistemas de palpadores mediante un chip. Esta es la base de un gran número de opciones en los controles de la máquina y el software CALYPSO. Este chip está activado desde 2007 y se utiliza en muchas aplicaciones. Cada vez más funciones de la máquina o del software sólo pueden implementarse con la ayuda de estos chips activados. Se pueden ver placas con chip activado en el logo de ZEISS y 2 pegatinas con números de artículo y serie.
-

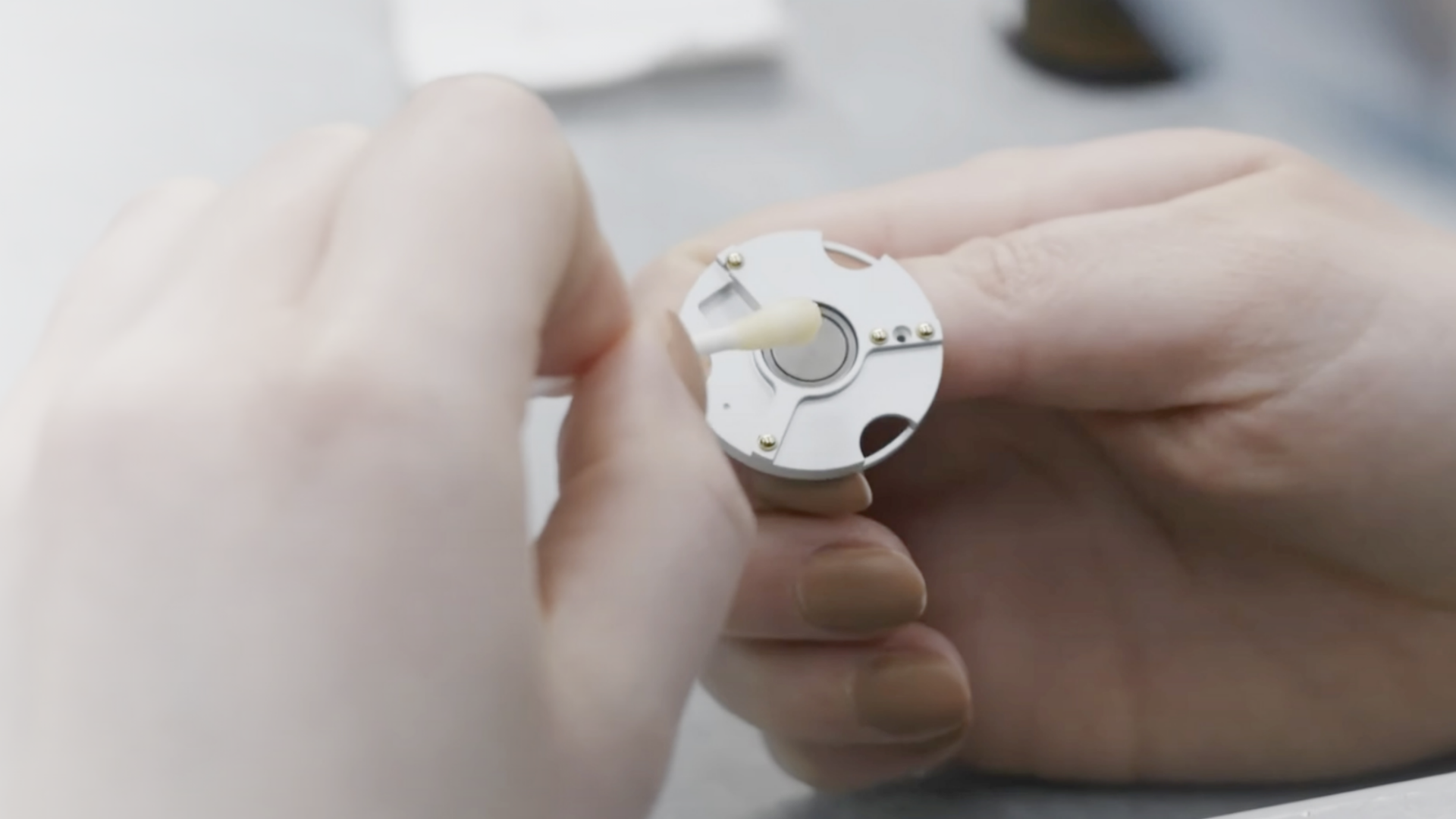

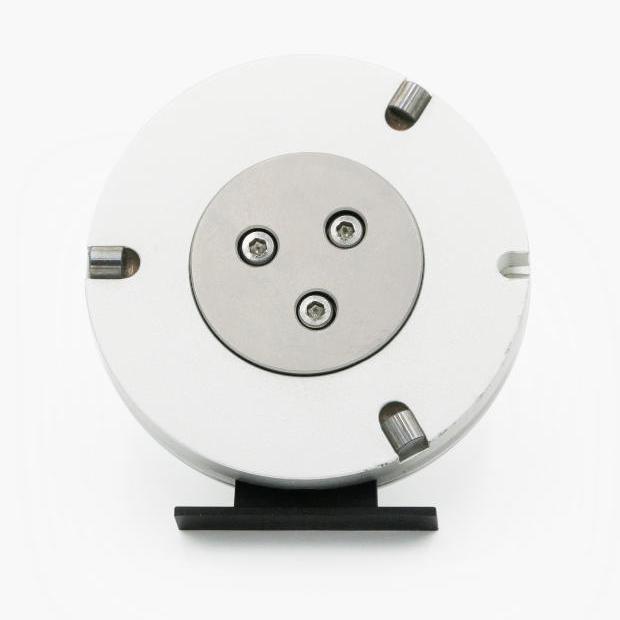

Independientemente de la sonda utilizada, todas las placas adaptadoras presentan el producto como el componente más importante de la cadena del sistema de palpadores. La placa transfiere la desviación de palpación a la sonda. Cuanto mejor y más estable sea esta conexión, más fiables serán los valores medibles que puedan alcanzarse. Esta seguridad de transmisión puede verse limitada en caso de placas contaminadas o dañadas. Por lo tanto, recomendamos limpiar y comprobar periódicamente los componentes críticos bajo el microscopio. Los componentes críticos son los 3 rodillos encolados y la denominada placa de anclaje en el centro de la placa. Ambos deben estar completamente libres de contaminación y daños. Para la limpieza pueden utilizarse paños adecuados. También pueden utilizarse otros productos de limpieza en función del tipo y la tenacidad de la contaminación. No obstante, le recomendamos que consulte previamente a su representante de ZEISS.
-
Los platos adaptadores de ZEISS forman parte de la tecnología de sondas de ZEISS, que no se puede copiar tan fácilmente. Las funciones básicas de la máquina y de CALYPSO pueden utilizarse sin problemas. Sin embargo, los nuevos controladores y muchas opciones de software sólo pueden leer la tecnología especialmente desarrollada en los platos adaptadores originales de ZEISS. Sin embargo, muchas copias baratas del mercado no son capaces de mapear esta tecnología concreta, por lo que puede ocurrir que dejen de funcionar con nuevos mandos o nuevas funciones. Sólo los platos adaptadores originales de ZEISS pueden garantizar la plena funcionalidad de la máquina.
